34
–26 +6
SEND 1
RETURN 1
CH-1 CH-2
MASTER OUT
SEND
RETURN
INPUT OUTPUT
FOOT SW
EFX LINK
Avant d’effectuer ou de changer les connexions, coupez l’interrupteur d’alimentation et débranchez le cordon au niveau de
la prise du secteur.
AVANT L’UTILISATION (BRANCHEMENTS)

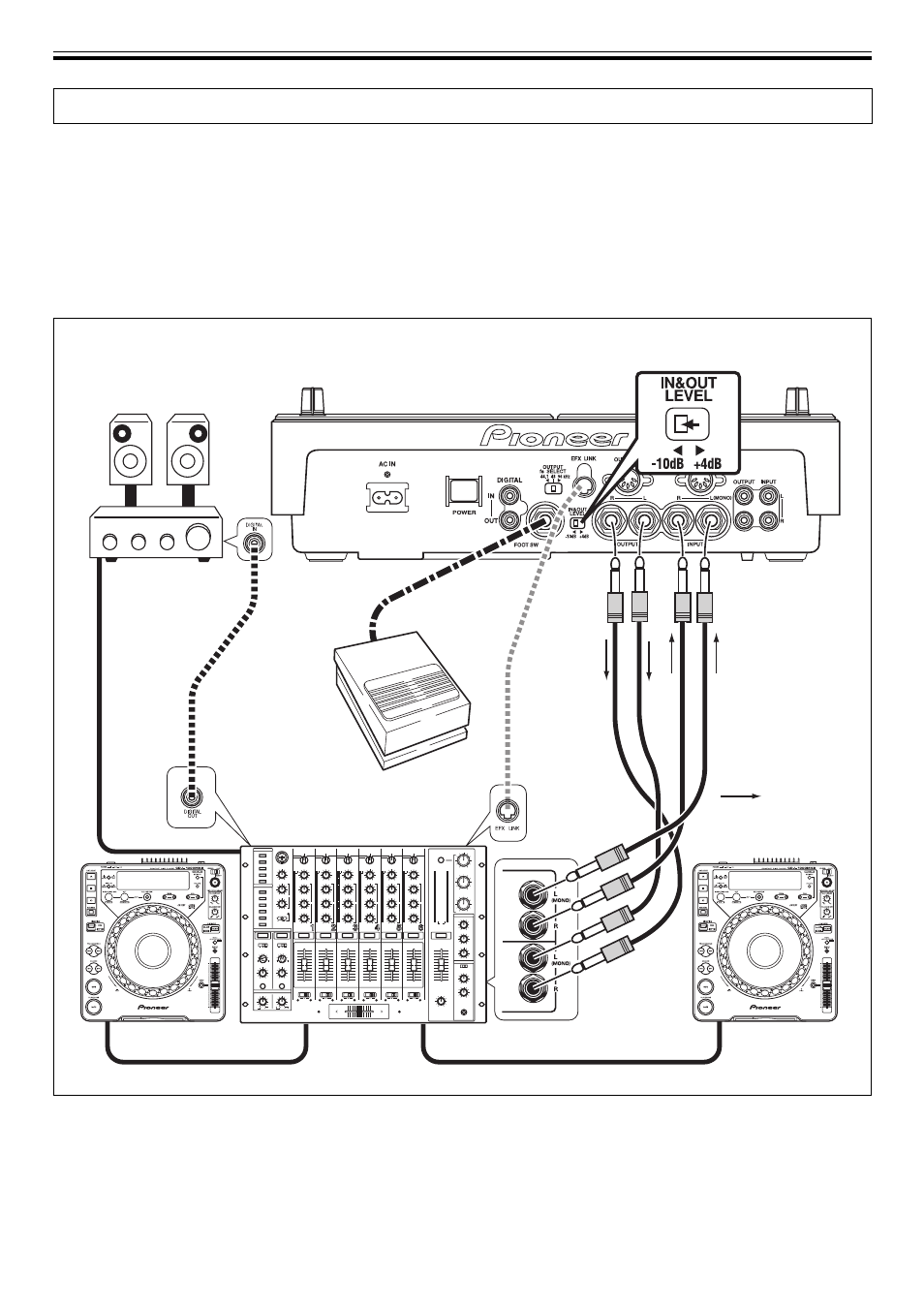

Branchements de base
1. Branchement des bornes SEND/RETURN sur le
Mixeur DJ (sur un mixeur DJ muni de bornes
SEND et RETURN)
÷ Effectuez les branchements au moyen de câbles munis
de fiches téléphoniques de 1/4 pouce/6,3 mm de
diamètre.
÷ Réglez le Mixeur DJ de telle sorte que les bornes SEND
et RETURN puissent être utilisées.
÷ Sur l’Effecteur, réglez le sélecteur IN & OUT
LEVEL à la position [–10 dB].
Effecteur EFX-1000
Amplificateur
stéréo
Interrupteur à
pédale
Lecteur CD DJ Lecteur CD DJ
Mixeur DJ
Câble de
liaison
numérique
fourni
2. Branchement d’un Mixeur DJ et d’un Amplificateur
audio (sur un mixeur DJ non muni de bornes SEND
et RETURN)
÷ Effectuez le branchement au moyen de fiches
téléphoniques (de 1/4 pouce/6,3 mm de diamètre) ou de
fiches à broches RCA.
÷ Ne branchez pas à la fois des câbles à fiche à broches RCA et
des câbles à fiches téléphoniques pour la même fonction de
÷ Si le mixeur DJ accepte une liaison numérique, il peut
être raccordé au connecteur EFX LINK au moyen du
câble de liaison numérique fourni; vous supprimez alors
le besoin d’une connexion par un câble analogique à
fiche téléphonique de 6,3 mm (les signaux audio
transmis par le câble de liaison numérique sont en
format numérique).
connexion (utilisez les uns ou les autres, mais pas les deux).
De plus, si vous souhaitez utiliser des connexions
analogiques, ne faites pas de branchements sur les
connecteurs numériques (les signaux numériques obtiennent
la priorité si des connexions numériques sont effectuées).
¶ Pour les connexions numériques, utilisez des câbles
coaxiaux à fiche à broches RCA. Réglez le sélecteur
OUTPUT fs SELECT en fonction du composant raccordé.
: Parcours du
signal
