AVANT L’UTILISATION (BRANCHEMENTS)

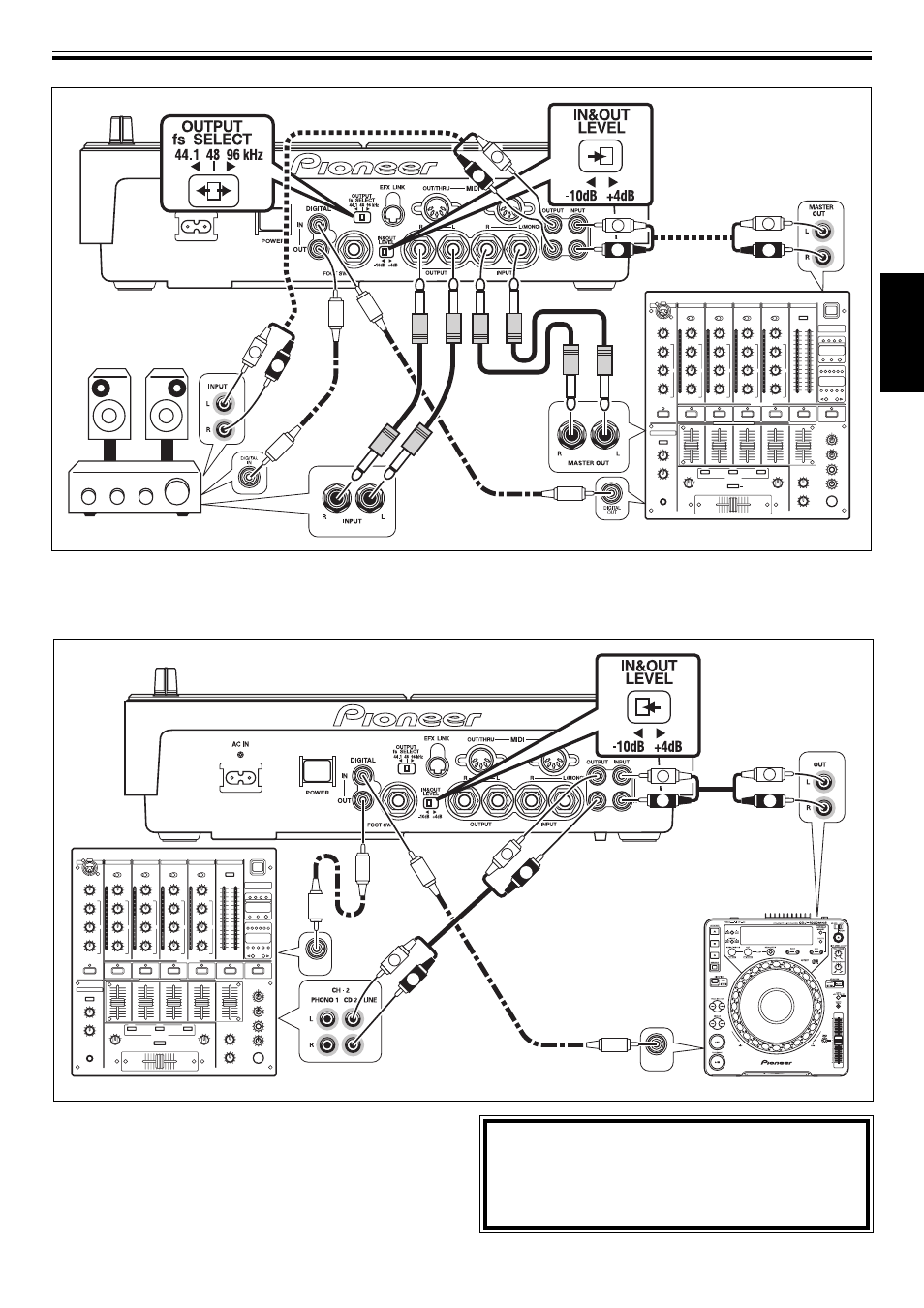

3. Branchement d’un Lecteur CD DJ et d’un Mixeur
DJ (par cette connexion, les effets sont appliqués
seulement au son du canal 2 du Lecteur CD DJ)
MASTER OUT
MASTER OUT
OUTPUT
INPUT
INPUT
DIGITAL OUT
L
R
L
R
L
R
L
R
Mixeur DJ Amplificateur stéréo
÷ Sur l’Effecteur, réglez le sélecteur
IN & OUT LEVEL à la position [+4
dB].
Effecteur EFX-1000
AUDIO OUT
INPUT
DIGITAL
IN
DIGITAL
IN
DIGITAL OUT
OUTPUT
DIGITAL OUT
L
R
L
R
L
R
L
R
DIGITAL
IN
DIGITAL
OUT
Mixeur DJ Lecteur CD DJ
Effecteur EFX-1000
÷ Sur l’Effecteur, réglez le
sélecteur IN & OUT
LEVEL à la position [–10
dB].
¶ Raccordez les appareils au moyen d’un câble à fiche à
broches RCA.
¶ Pour les branchements numériques, utilisez des câbles
coaxiaux à fiche à broches RCA.
4. Branchement du cordon d’alimentation
÷ Lorsque toutes les autres connexions sont achevées,
insérez la fiche du cordon d’alimentation dans une prise
murale du secteur ou dans la prise d’alimentation
auxiliaire d’un amplificateur.
ATTENTION:
Les signaux d’entrée sont traités dans un ordre de
priorité spécifique:
EFX LINK > entrées numériques > entrées analogiques
Lorsque les signaux EFX LINK sont fournis, les
signaux numériques ne sont pas sortis.
