Prima dell’uso (Nome e funzione delle varie parti)

11

It

Italiano

Prima dell’uso (Nome e funzione delle varie parti)

Prima dell’uso (Nome e funzione delle varie parti)

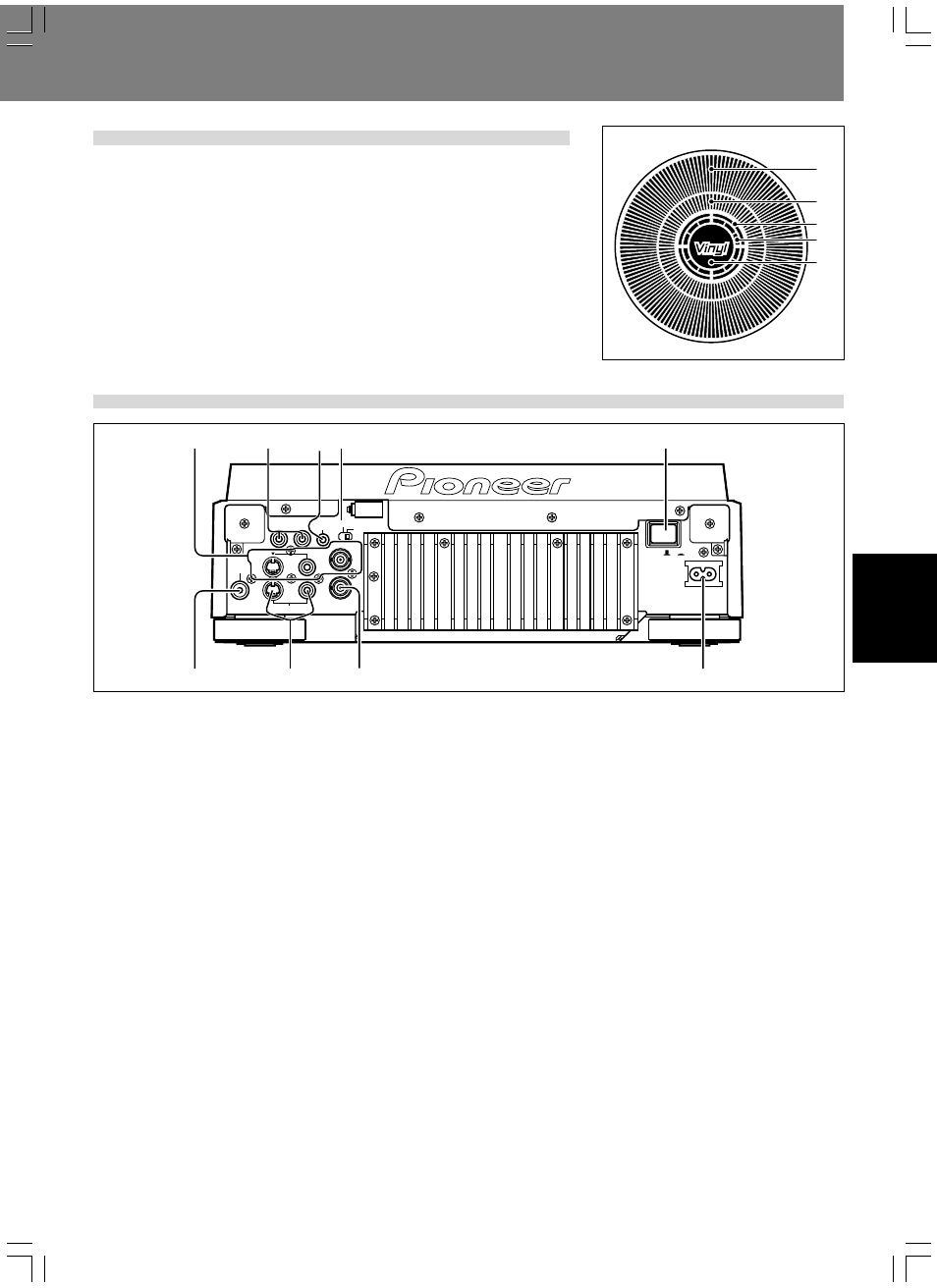

Pannello posteriore

1. Interruttore POWER OFF (

)/ON (_)

2. Selettore NORMAL/DJ

P. 14

Se questo selettore viene spostato durante la riproduzione,
questa si ferma e riprende dall’inizio del disco.
DJ: Per la manopola di comando, le variazioni di tempo ed
altre operazioni DJ. Durante la riproduzione di DVD e di
sottotitoli, ed altre funzioni, le operazioni e i punti di
riproduzione possono non essere supportati.
NORMAL: Le funzioni DJ non vengono supportate. La
modalità di pausa è del tutto silenziosa. Durante la riproduzione
di DVD, dai connettori di uscita digitale vengono emessi solo
segnali particolari. Durante la riproduzione di CD, vengono
emessi dati digitali contenenti subcodici. Non vengono
supportate le grafiche su CD.

3. Connettore CONTROL

Usando il cavo di controllo in dotazione, questo connettore
può venire collegato ad un mixer DJ Pioneer (venduto
separatamente) permettendo il controllo di quest’unità dal
mixer DJ. Ciò facilita l’uso di funzioni come l’apertura in
dissolvenza e l’avvio da un punto precedente.
È anche possibile collegare questo connettore ad un altro
lettore DJ in modo da permettere la riproduzione alternata
(

☞ P. 41).

4. Connettori AUDIO OUT L/R

Connettori di uscita audio analogica di tipo RCA.

5. Connettori di uscita video principali (VIDEO OUT)

Includono connettori di tipo RCA e BNC per la sola
riproduzione di DVD (segnale composito) e un connettore di
uscita S-Video.

6. Connettore DIGITAL OUT

Uscita digitale coassiale RCA per il collegamento di
amplificatori AV, decodificatori Dolby Digital/DTS,
masterizzatori CD, ecc.
Se il selettore NORMAL/DJ si trova su “DJ”, durante la
riproduzione di DVD quest’unità emette un segnale digitale
PCM lineare a due canali a prescindere dal formato audio al
momento scelto. Durante la riproduzione di CD, quest’unità
emette solo segnale audio non contenente subcodici.
Se il selettore NORMAL/DJ si trova su “NORMAL” durante
la riproduzione di DVD, quest’unità emette segnale digitale
nel formato audio scelto. Durante la riproduzione di CD,
quest’unità emette segnale digitale che include subcodici.

7. Connettori di uscita video di anteprima (PREVIEW OUT)

Connettore di tipo RCA (segnali compositi) e connettore di
uscita S-Video. Questi connettori emettono segnale per il
monitoraggio da usare come guida durante le operazioni DJ.
Emettono vari messaggi ed indicazioni di guida (

☞ P. 12).

8. Connettore SYNC IN

Connettore di ingresso di tipo BNC per la ricezione di segnale
di sincronizzazione dall’esterno.
Da usare per collegare un generatore di segnale di
sincronizzazione dedicato opzionale.

9. Presa di corrente alternata (AC IN)

Collegarla ad una presa di corrente con un cavo elettrico stand-
ard.

Display della manopola di comando

1. Display delle operazioni

Visualizza la posizione di riproduzione, con una rivoluzione pari a 135 frame. Il display ruota
durante la riproduzione e si ferma durante la pausa.

2. Display della posizione di un punto di avvio

Visualizza la posizione di un punto di avvio.

3. Display delle condizioni della memoria audio/video

Lampeggia durante la scrittura di dati nella memoria audio/video. Mentre l’indicatore sta
lampeggiando, potrebbe non essere possibile registrare punto di avvio in tempo reale o punti di
avvio personalizzati.

4. Indicatore del rilevatore di sfioramento della manopola di comando

A modalità VINYL impostata, questo indicatore si accende quando il pannello superiore della
manopola di comando viene toccato.

5. Indicatore di modalità VINYL (Vinyl)

Si illumina quando la modalità VINYL viene portata su attivata.

1

2

3
4

5

DIGITAL

OUT

SYNC IN

COMPOSITE

DJ

NORMAL

AUDIO OUT

CONTROL

VIDEO OUT

R L

PREVIEW OUT

POWER

OFF

ON

AC IN

S

S

1

2

5

6

7

8

9

3

4
