YSRWJ-...-A
Festo YSRWJ-...-A 0008NH Deutsch
7
5
Inbetriebnahme

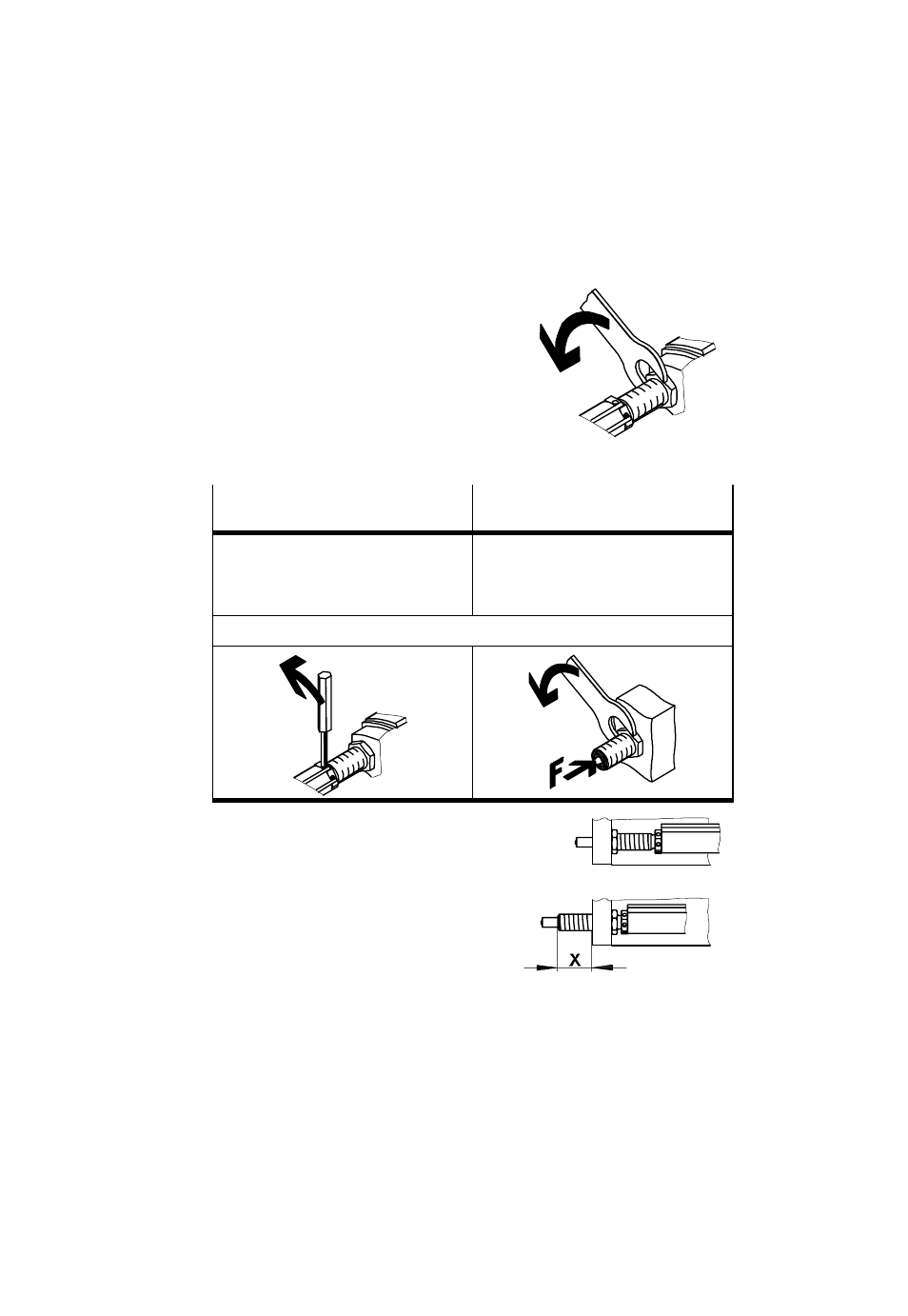

Zur Fein-Einstellung einer Endlagenposition:
S Vollziehen Sie folgende Schritte:
1. Endlagenposition unter Betriebsbe-
dingungen anfahren.
2. Kontermutter auf der Seite der Kreuzloch-
mutter mit Gabelschlüssel lösen.
3. Gewünschte Endlagenposition der beweg-
lichen Masse wie folgt einstellen:
Direktverschraubung im Gewinde
Indirekte Befestigung in einer
Bohrung
Kreuzlochmutter mit einem Durchschlag-
dorn/Gabelschlüssel drehen
Belastete Kontermutter mit einem Gabel-
schlüssel drehen (ggf. Anschlagelement
an der Kreuzlochmutter mit einem Durch-
schlagdorn gegenhalten)
Eine Umdrehung entspricht ca. 1 mm Hubänderung
Dabei sind folgende maximale Endlagen des
Anschlagelements zu beachten (siehe ‘Einbau
mechanisch’)
Bild 10
Bild 11
