YSRWJ-...-A
Festo YSRWJ-...-A 0008NH Français
36

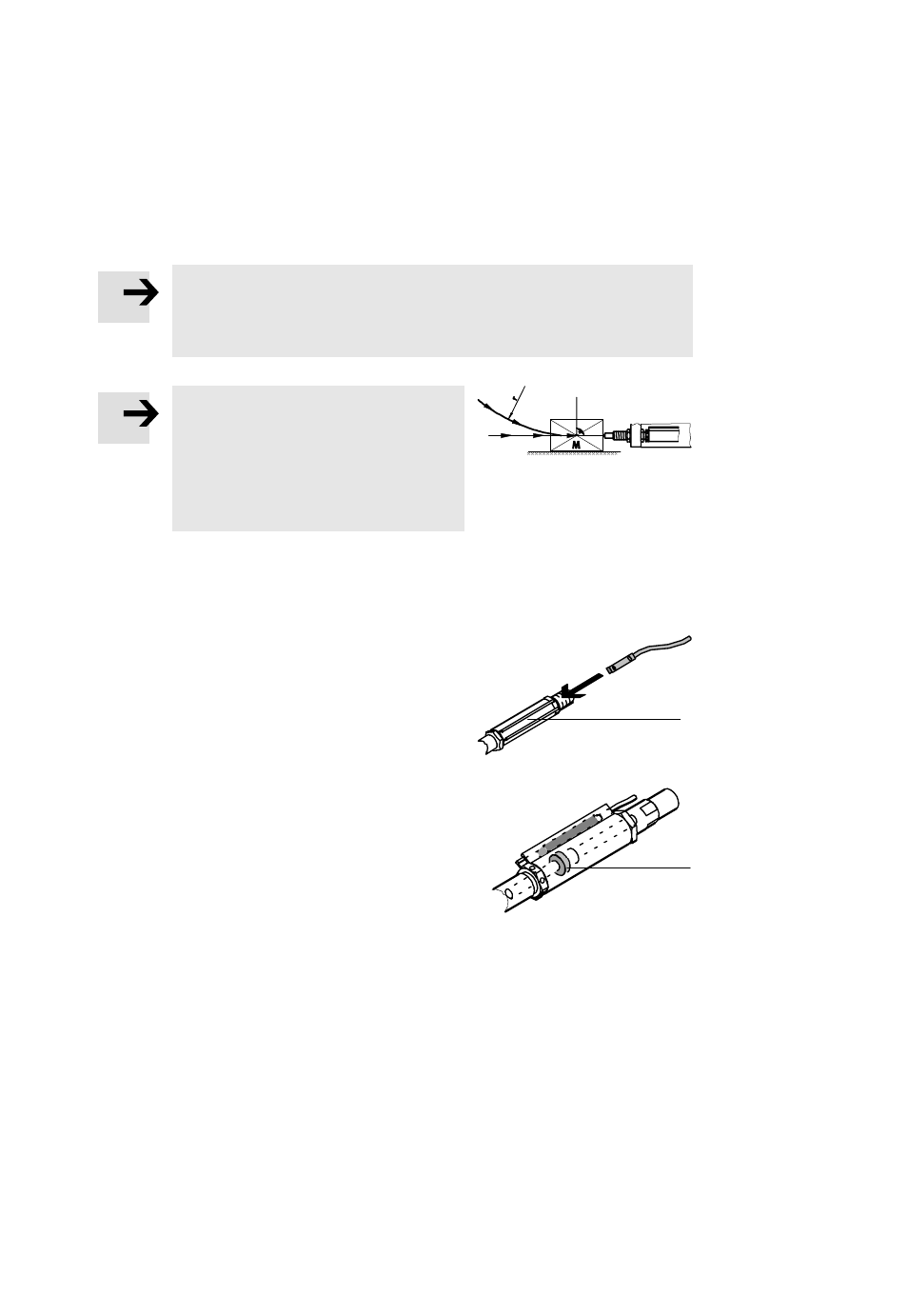

En cas d’utilisation du YSRWJ-... comme butée fixe :
Note
Des impacts trop forts risquent de détériorer l’élément de butée.
Veiller à respecter la force d’impact maximale admissible (voir Caractéristiques
techniques).
Note
Des impacts de masses obliques risquent
de détruire l’élément de butée.
S’assurer que la direction de l’impact
est toujours perpendiculaire, passant le
plus possible par le centre de gravité de la
masse.
Montage électrique
En cas d’utilisation de capteurs de proximité :
S Placer les capteurs de proximité dans
la rainure
5 de l’élément de butée (voir
Fig. 8).
S Fixer le capteur de proximité dans la posi-
tion de fin de course.
L’aimant (M) intégré sert à détecter la
position de l’amortisseur.
Fig. 7
Fig. 8
5
Fig. 9
(M)
