4 Montaje
Montaje de los componentes mecánicos
S Seleccionar la variante de montaje que se adapte a la aplicación.

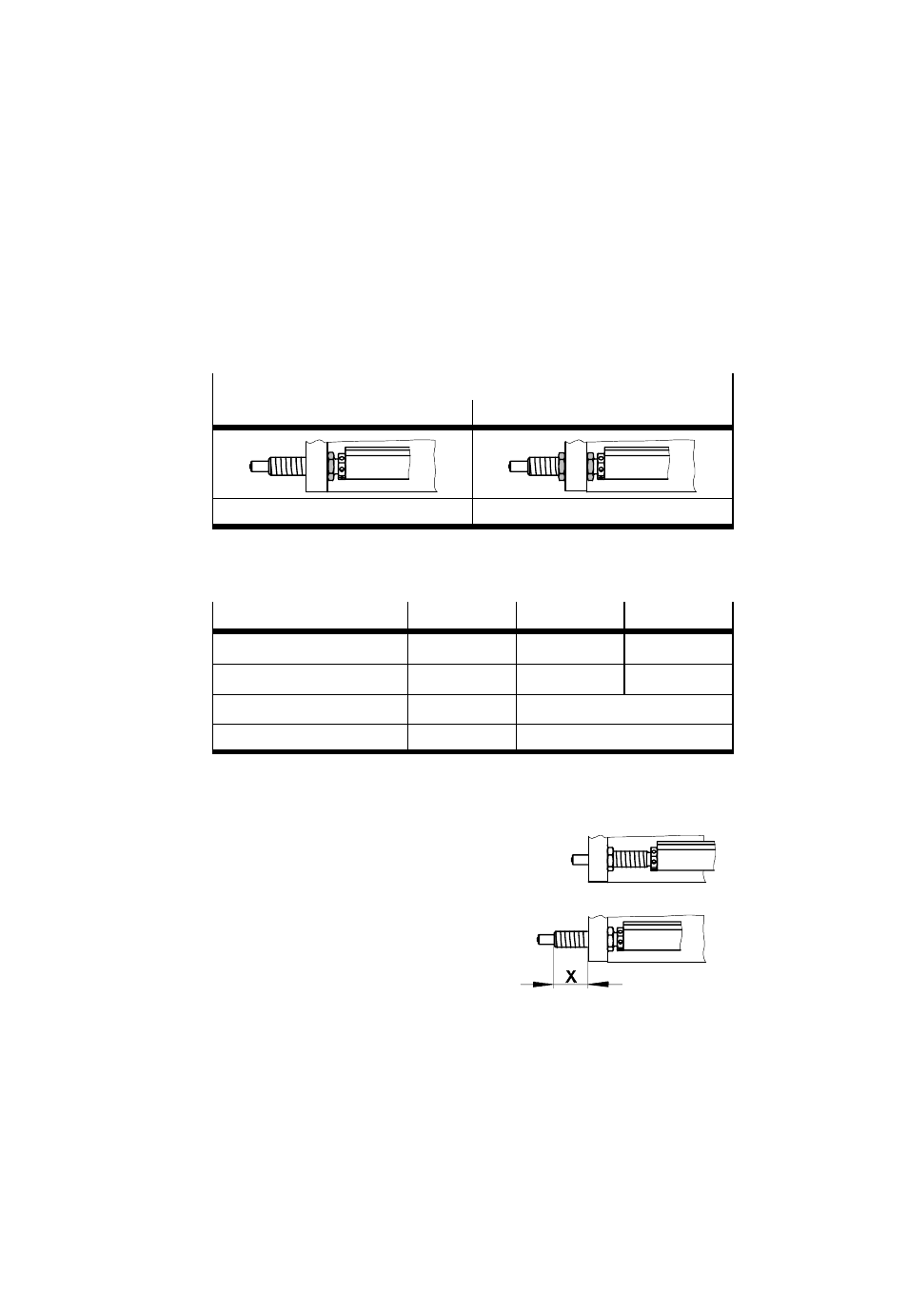

Variantes
Fijación directa por la rosca Fijación indirecta en agujero pasante
1 tuerca de bloqueo 2 tuercas de bloqueo
Fig. 4
El par de apriete adecuado se especifica en la tabla inferior.
Tipo YSRWJ-5-8-A YSRWJ-7-10-A YSRWJ-8-14-A
Par de apriete 2 Nm 3 Nm 5 Nm
Entrecaras 10 13 15
Agujero en tuerca con taladros 2 mm 2,4 mm
Longitud X 15 mm 20 mm
Fig. 5
S Apretar las tuercas de bloqueo equidistantes en las posiciones finales desea-
das.
Se permiten las siguientes posiciones
extremas finales del elemento de posicio-
nado:
– atornillado rasante
– la rosca del elemento de posicionado
sobresale una longitud máxima X
(véase Fig. 5).
Fig. 6
