YSRWJ-...-A
Festo YSRWJ-...-A 0008NH Deutsch
6

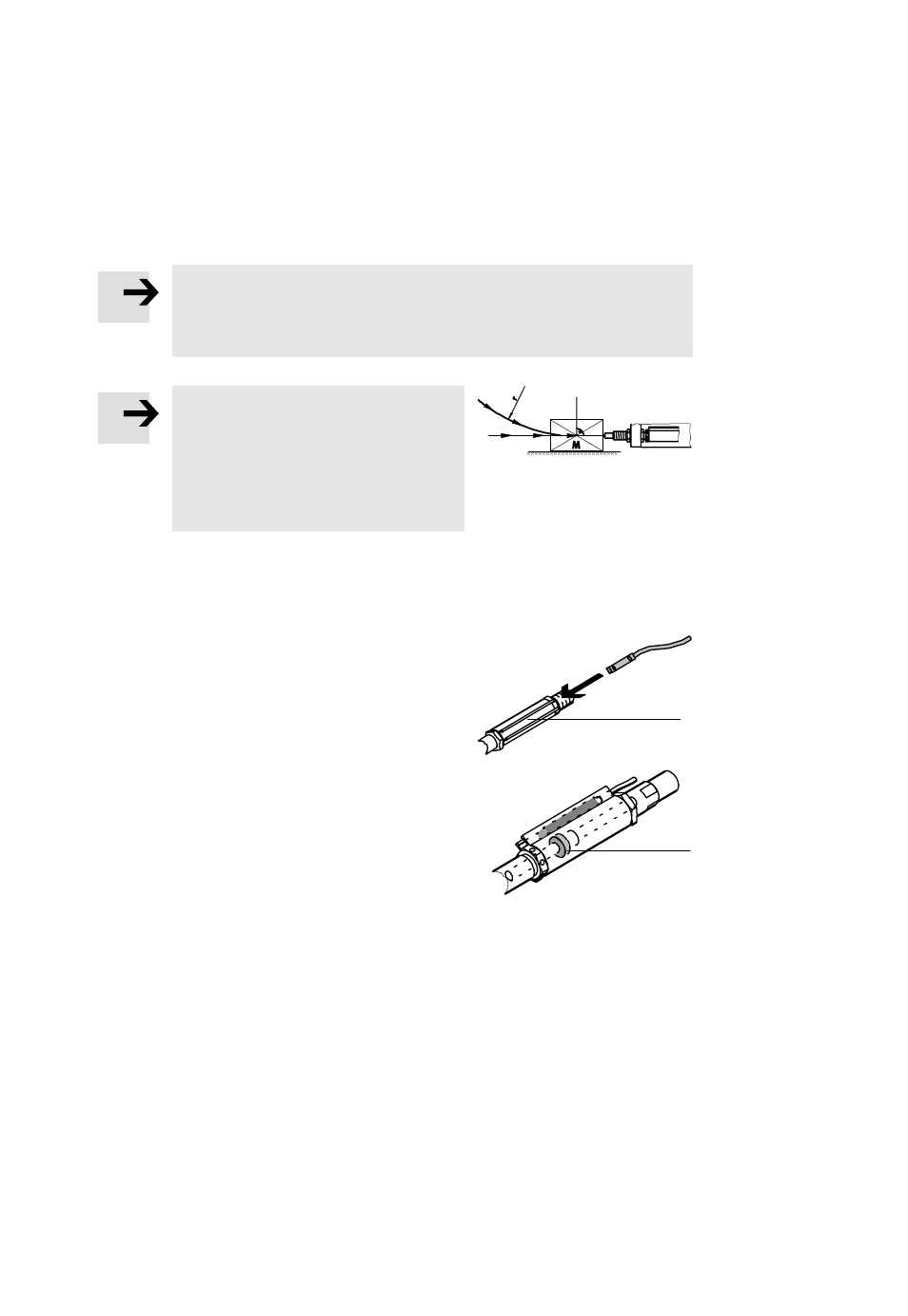

Bei Einsatz des YSRWJ-... als Festanschlag:
Hinweis
Zu hohe Anschlagkräfte zerstören das Anschlagelement.
Stellen Sie sicher, dass die max. zul. Anschlagskraft eingehalten wird
(siehe Technische Daten).
Hinweis
Schräg auftretende Massen zerstören das
Anschlagelement.
Stellen Sie sicher, dass die Dämpfungs-
energie stets senkrecht, möglichst auf der
Höhe des Masseschwerpunkts eingeleitet
wird.
Einbau elektrisch
Bei Einsatz von Näherungsschaltern:
S Platzieren Sie die Näherungsschalter in
der Nut
5 des Anschlagelements (siehe
Bild 8).
S Befestigen Sie den Näherungsschalter in
der Endlagenposition.
Der integrierte Magnet (M) dient zur Ab-
frage der Stoßdämpferposition.
Bild 7
Bild 8
5
Bild 9
(M)
