Ausbau und Reparatur
Zum Austausch der Stoßdämpfer:
1. Anschlagstößel
6 entlasten.
2. Kontermutter
4 am Stoßdämpfer lösen.
3. Stoßdämpfer ausdrehen (Schlüsselfläche
(A) am Stoßdämpfer vorhanden).
4. Verbindungsclip (B), falls auf Stoßdämpfer
verblieben abziehen und auf neuen
Stoßdämpfer aufdrücken.
5. Neuen Stoßdämpfer bis zum Anschlag eindrehen.
6. Kontermutter am Stoßdämpfer wieder festdrehen. (Anziehdrehmoment siehe
‘Einbau mechanisch’)
7. [YSRWJ-... langsam be- und entlasten (Verbindungsclip rastet ein).
S Sorgen Sie für eine Verwertung des Stoßdämpfers unter Berücksichtigung des
Umweltschutzes (Problemstoff-Verwertung).
Der Stoßdämpfer ist gefüllt mit Hydrauliköl. Sein Konstruktionsprinzip verhin-
dert das Nachfüllen.
9
Zubehör
Bezeichnung
Typ
Näherungsschalter
SME-8-K(S)-LED-24
SMT-8-PS(NS)-K(S)-LED-24-B
Bezeichnungsschilder für Sensornut
SBS-8 x 10
Stoßdämpfer
YSRW-...

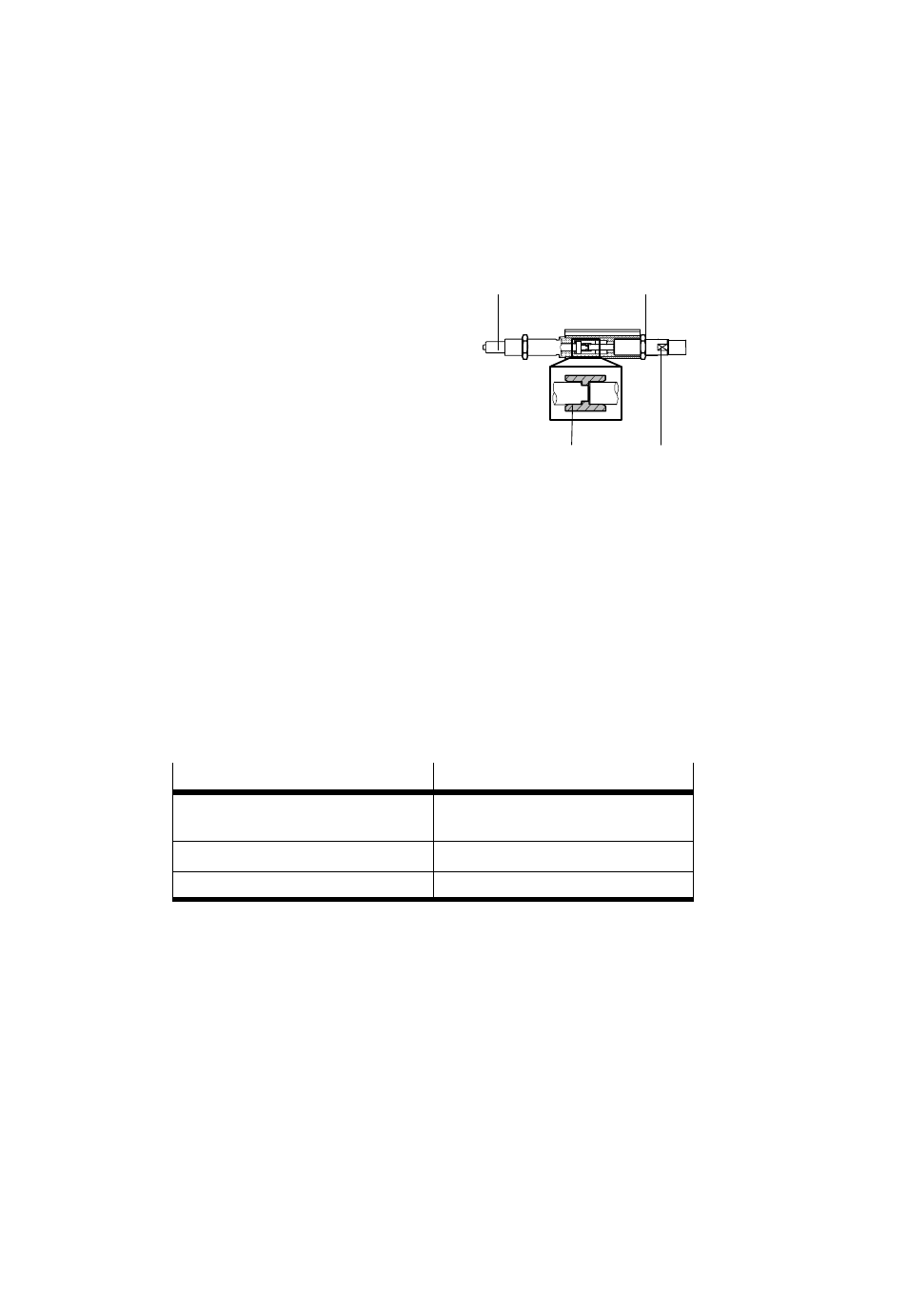

Bild 16
Bild 15
6
(A)
(B)
4
