YSRWJ-...-A
Festo YSRWJ-...-A 0008NH Svenska
57
5 Idrifttagning
För att finjustera en ändlägesposition:
S Utför följande steg:
1. Kör an mot ändlägespositionen enligt
driftsförutsättningarna.

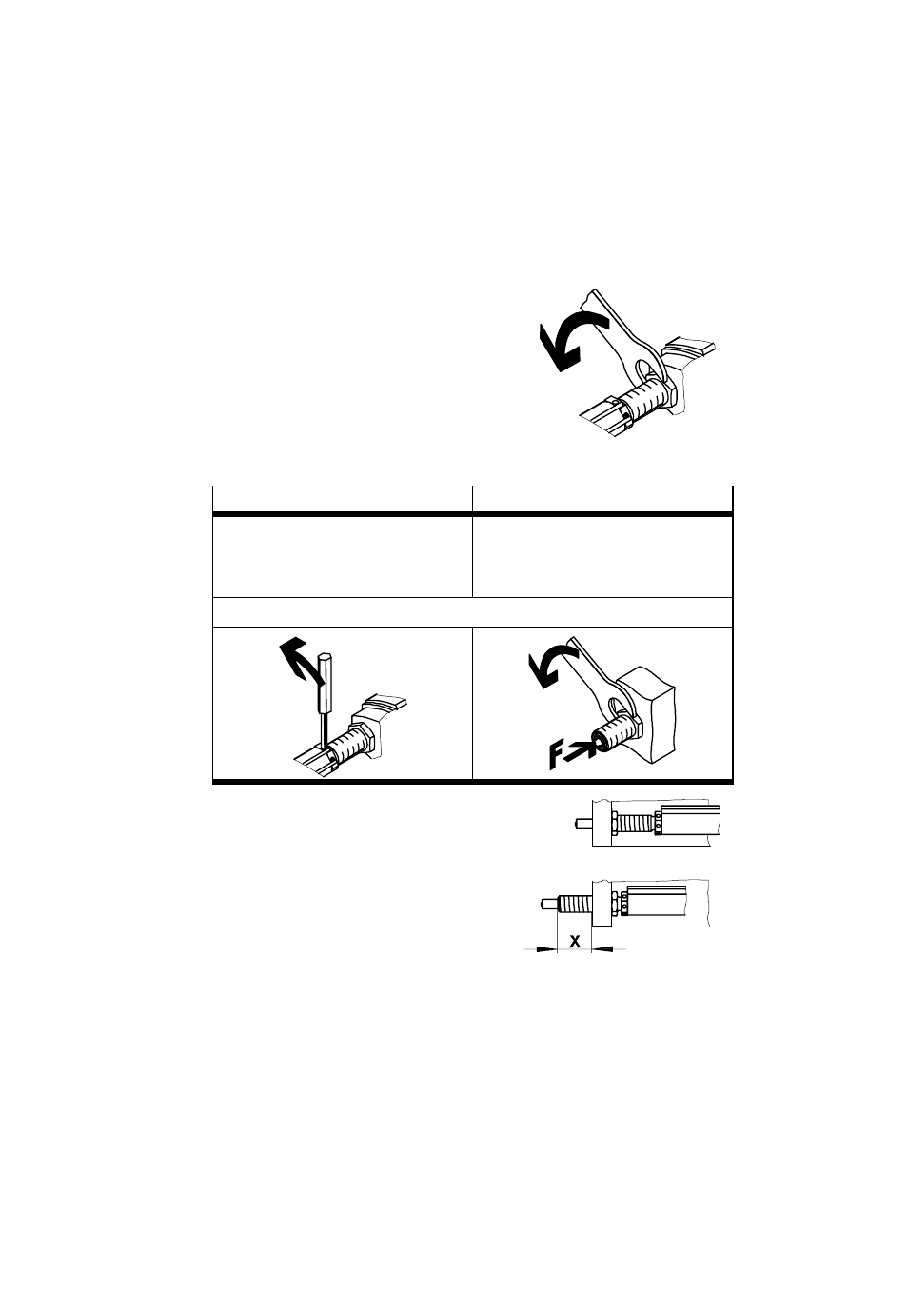

2. Lossa låsmuttern till ställmuttern med h ål
med hjälp av en gaffelnyckel.
3. Ställ in den rörliga massans önskade änd-
lägesposition enligt följande:
Direkt montering i gängan Indirekt montering i ett hål
Vrid ställmuttern med hål med hjälp av en
slagdorn/öppen nyckel Vrid den belastade låsmutter med hjälp av
en gaffelnyckel (håll vid behov emot
dämpningselementet vid ställmuttern med
hål med en slagdorn)
Ett varv motsvarar ca. 1 mm slagändring
Därvid bör följande maximala ändlägen för
dämpningselementet beaktas (se ‘Mekanisk
montering’).
Bild 10
Bild 11
