YSRWJ-...-A
Festo YSRWJ-...-A 0008NH Svenska
53
Dämpningselement typ YSRWJ-... Svenska

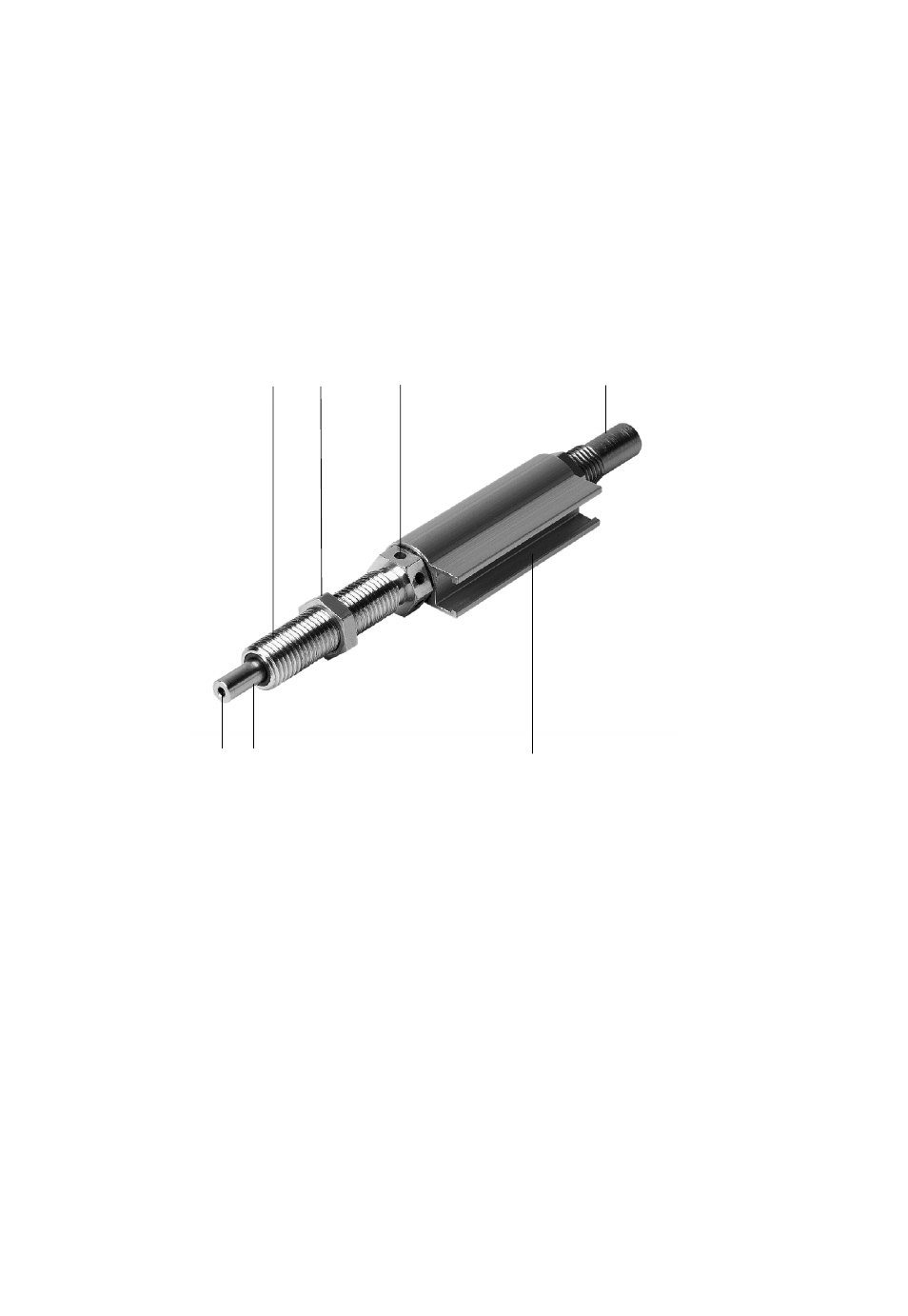

1 Komponenter och anslutningar
1 2 3
7 5 6
4
1
Gänga för montering och justering av dämpningselementet
2
Låsmutter
3
Ställmutter med hål för justering av ändläget
4
Stötdämpare för ändlägesdämpning, säkrad med låsmutter
5
Spår för givare typ SME/SMT-8
6
Anslagsstång
7
Gummianslag (endast på YSRWJ-7/8-....)
Bild 1
