YSRWJ-...-A
Festo YSRWJ-...-A 0008NH Deutsch
5

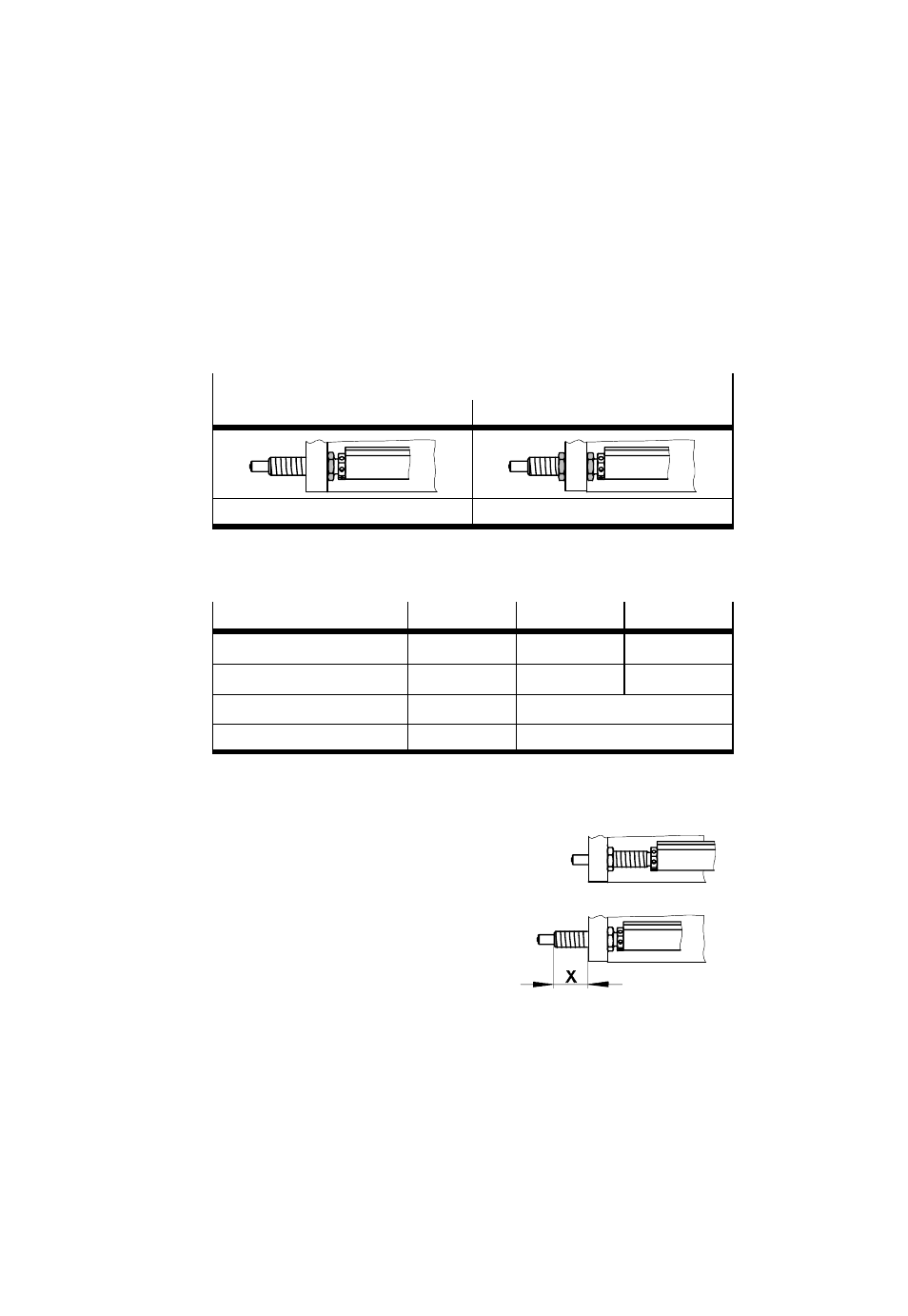

4 Einbau
Einbau mechanisch
S Wählen Sie die Einbauvariante für Ihren Einsatzfall.
Variante
Direktverschraubung im Gewinde Indirekte Befestigung in einer Bohrung
1 x gekontert 2 x gekontert
Bild 4
Das Anziehdrehmoment ist in folgender Tabelle zusammengefasst:
Typ YSRWJ-5-8-A YSRWJ-7-10-A YSRWJ-8-14-A
Anziehdrehmoment 2 Nm 3 Nm 5 Nm
Schlüsselweite 10 13 15
Bohrung in Kreuzlochmutter 2 mm 2,4 mm
Länge X 15 mm 20 mm
Bild 5
S Drehen Sie die Kontermuttern in der gewünschten Endlagenposition gleichmä-
ßig fest.
Es sind folgende maximale Endlagen des
Anschlagelements zulässig:
– bündig eingeschraubt
– Gewinde des Anschlagelements steht
maximal mit der Länge X (siehe Bild 5)
über.
Bild 6
