YSRWJ-...-A
Festo YSRWJ-...-A 0008NH Svenska
55

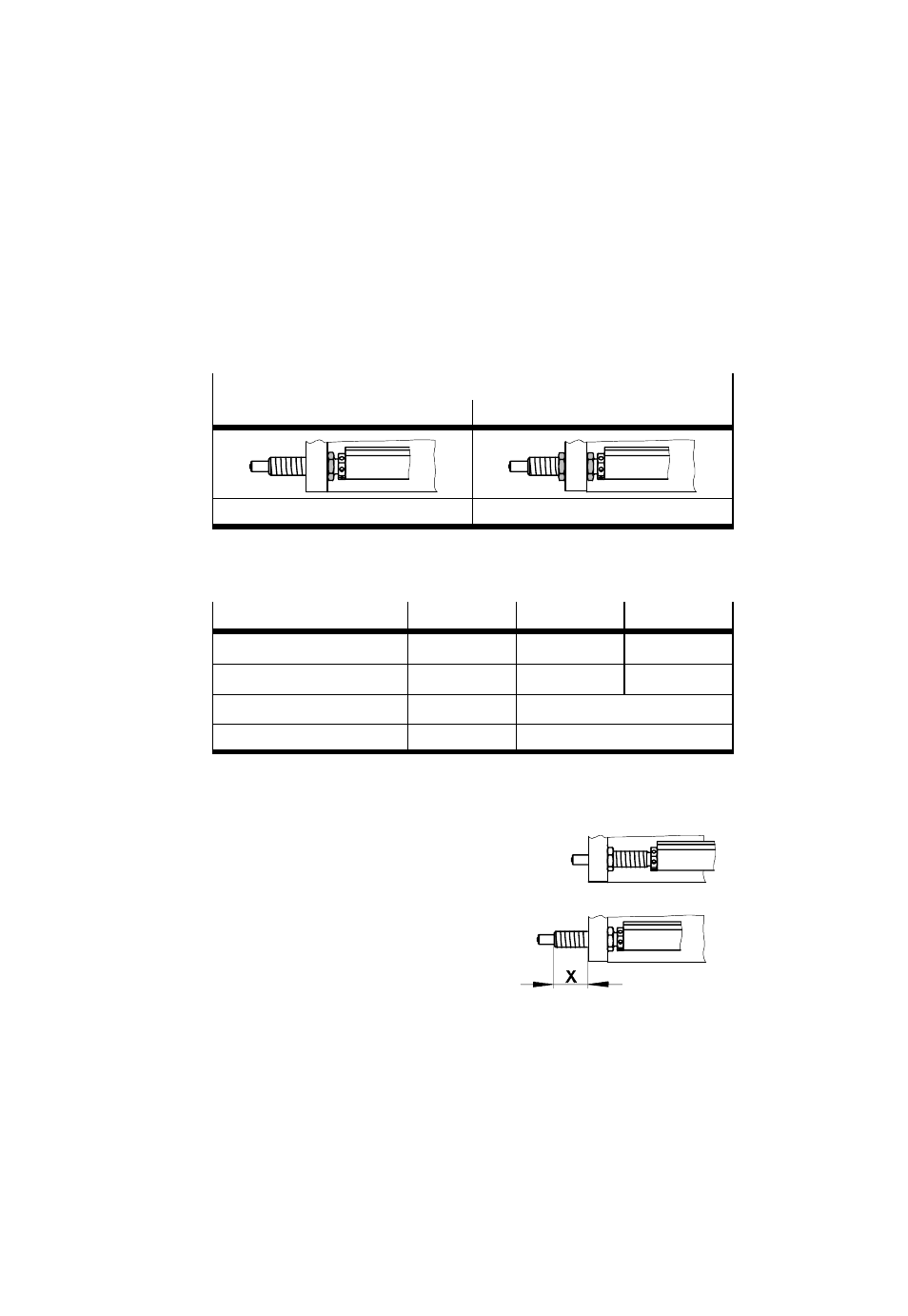

4 Montering
Mekanisk montering
S Välj monteringsvariant som passar din applikation.
Variant
Direkt montering i gängan Indirekt montering i ett hål
Låst på ett ställe Låst på två ställen
Bild 4
Vridmomentet är sammanfattat i följande tabell:
Typ YSRWJ-5-8-A YSRWJ-7-10-A YSRWJ-8-14-A
Vridmoment 2 Nm 3 Nm 5 Nm
Nyckelvidd 10 13 15
Hål i ställmutter 2 mm 2,4 mm
Längd X 15 mm 20 mm
Bild 5
S Vrid fast låsmuttrarna jämnt i den önskade ändlägespositionen.
Följande maximala ändlägen för an-
slagselementet är tillåtna:
– jämnt inskruvad
– dämpningselementets gänga skjuter ut
maximalt med längden X (se bild 5).
Bild 6
