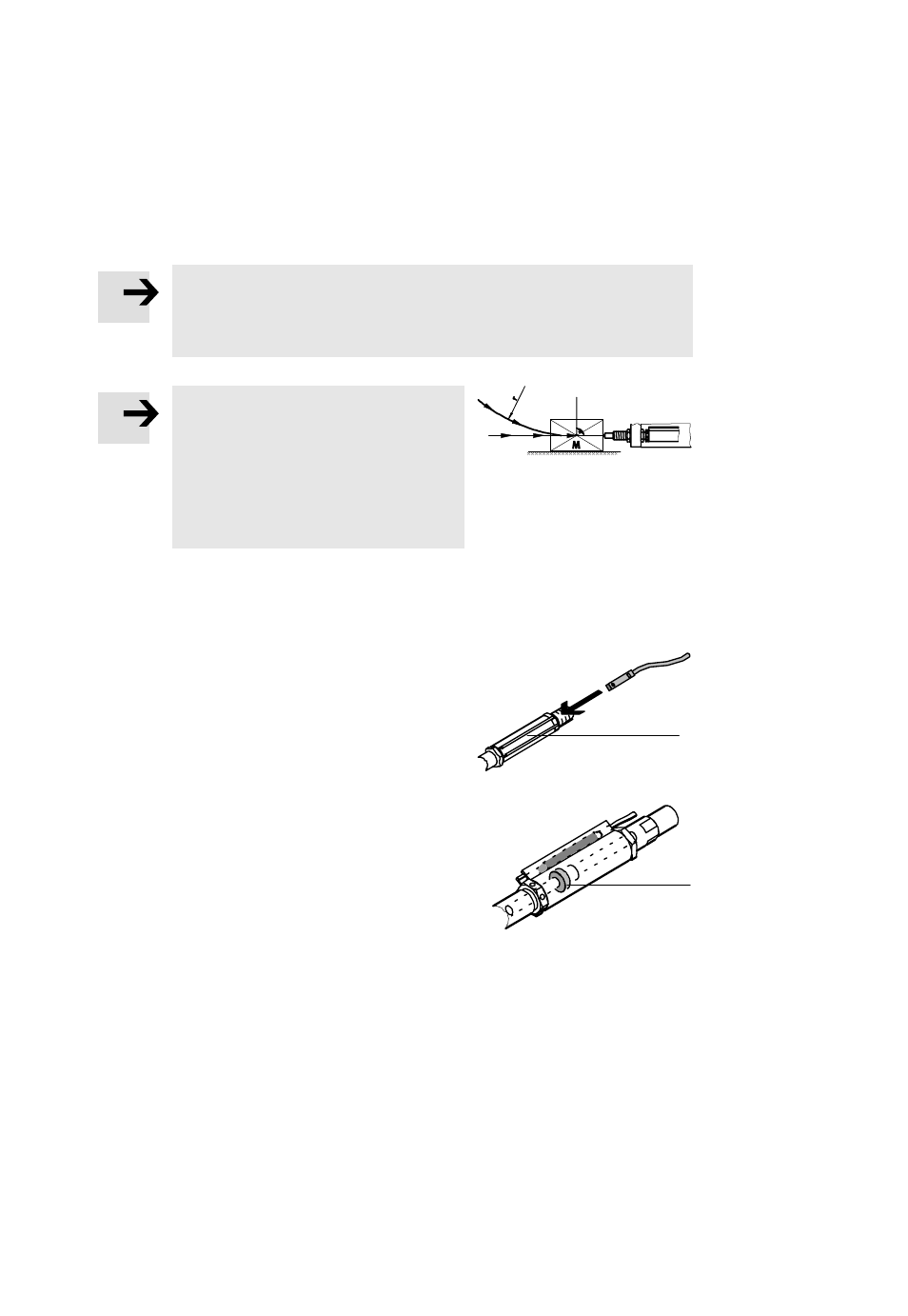

In caso di utilizzo dell’YSRWJ-... come battuta fissa:
Nota
Forze di impatto eccessive danneggiano irreparabilmente l’elemento d’arresto.
Verificare che venga rispettata la forza di impatto massima ammessa (vedi dati
tecnici).
Nota
Le masse in movimento non perpendicolari
rispetto all’elemento d’arresto danneg-
giano irreparabilmente l’elemento.
Verificare che l’energia di ammortizzazione
sia sempre perpendicolare, e in particolare
applicata all’altezza del baricentro della
massa.
Montaggio delle parti elettriche
In caso di impiego di finecorsa magnetici:
S Disporre i finecorsa magnetici nella scana-
latura 5 dell’elemento d’arresto (vedi
Fig. 8).
S Fissare il finecorsa magnetico nella posi-
zione di fine corsa.
Il magnete (M) integrato consente di rile-
vare la posizione dell’ammortizzatore.
Fig. 7
Fig. 8
5
Fig. 9
(M)
