Page 47
YSRWJ-...-A
Festo YSRWJ-...-A 0008NH Italiano
47
5
Messa in servizio

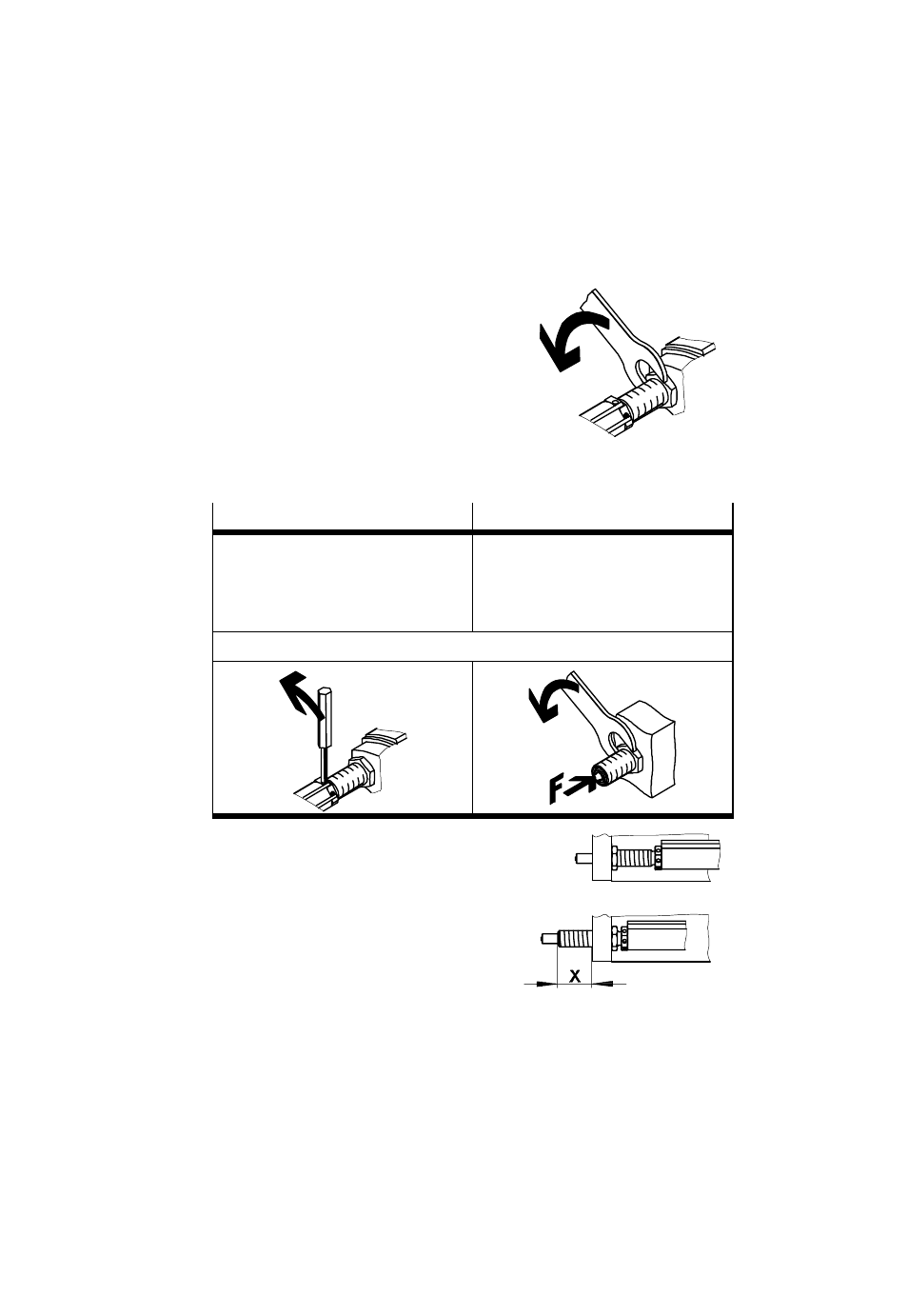

Regolazione di precisione di una posizione di fine corsa:
S Eseguire le seguenti operazioni:
1. Spostarsi sulla posizione di fine corsa
rispettando i requisiti di funzionamento.
2. Servendosi di una chiave fissa, allentare il
dado di bloccaggio sul lato del dado cilin-
drico con fori radiali.
3. Regolare la posizione di fine corsa della
massa in movimento nel modo seguente:
Fissaggio diretto in un foro filettato
Fissaggio indiretto in un foro
Agire sul dado cilindrico con fori radiali
mediante un punzone/chiave fissa
Servendosi di una chiave fissa, agire sul
controdado sotto carico (impedire il movi-
mento eventuale dell’elemento d’arresto
fissando un punzone sul dado con fori ra-
diali)
Un giro modifica la corsa di circa 1 mm.
Rispettare le seguenti posizioni di fine corsa
massime dell’elemento d’arresto (vedi ‘Mon-
taggio delle parti meccaniche’).
Fig. 10
Fig. 11
