YSRWJ-...-A
Festo YSRWJ-...-A 0008NH Italiano
45

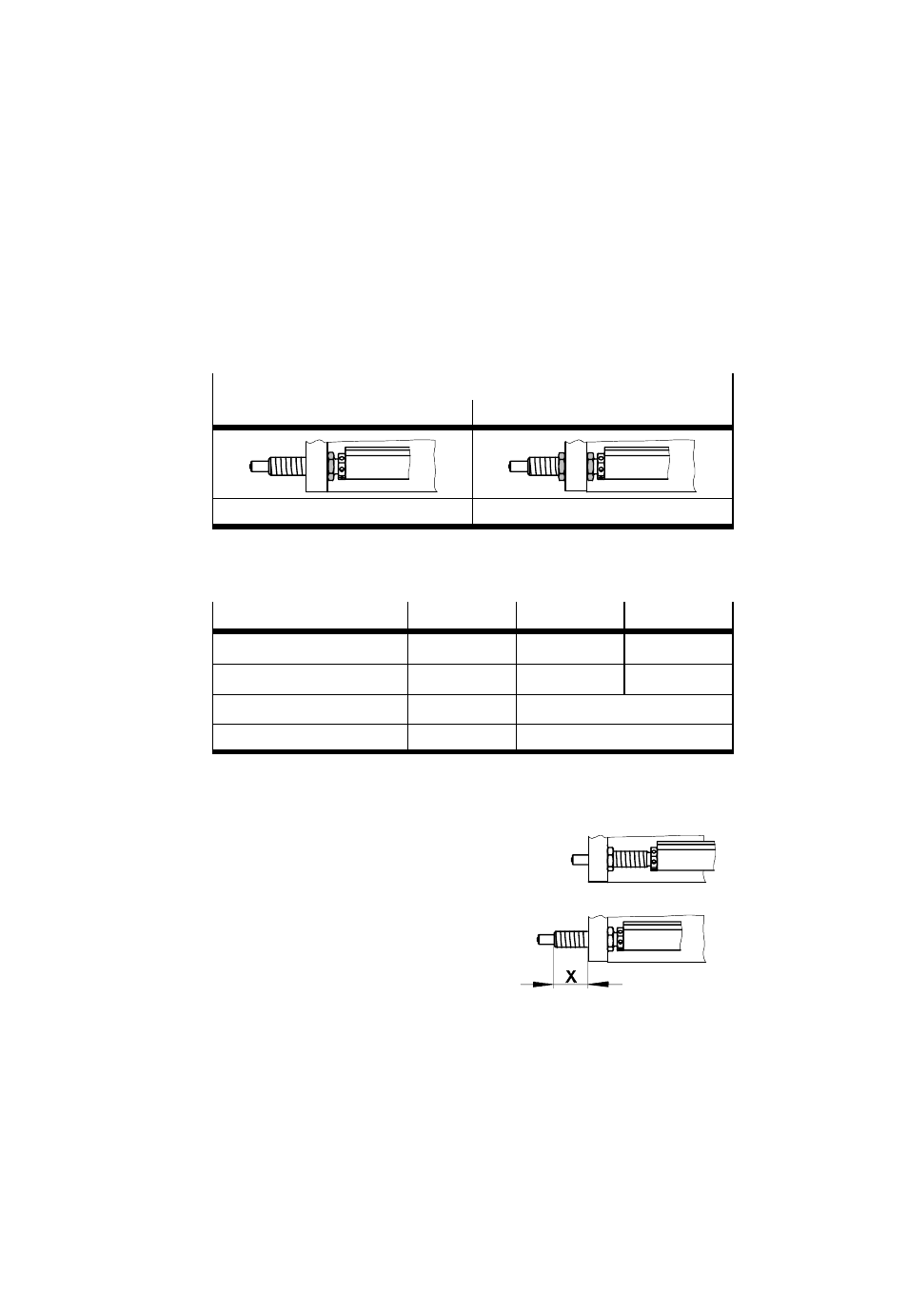

4 Montaggio
Montaggio delle parti meccaniche
S Scegliere la soluzione di montaggio più adatta alle proprie esigenze.
Tipo di montaggio
Fissaggio diretto in un foro filettato Fissaggio indiretto in un foro
Assicurato con 1 controdado Assicurato con 2 controdadi
Fig. 4
La coppia di serraggio da applicare è riportata nella seguente tabella.
Tipo YSRWJ-5-8-A YSRWJ-7-10-A YSRWJ-8-14-A
Coppia di serraggio 2 Nm 3 Nm 5 Nm
Apertura chiave 10 13 15
Foro nel dado con fori radiali 2 mm 2,4 mm
Lunghezza X 15 mm 20 mm
Fig. 5
S Stringere uniformemente i controdadi di fissaggio nella posizione di fine corsa
desiderata.
Sono ammesse le seguenti posizioni di
fine corsa massime dell’elemento d’arre-
sto:
– avvitato a filo
– la filettatura dell’elemento d’arresto
sporge per la lunghezza massima X
(vedi figura 5).
Fig. 6
