YSRWJ-...-A
Festo YSRWJ-...-A 0008NH Español
27
5 Puesta a punto

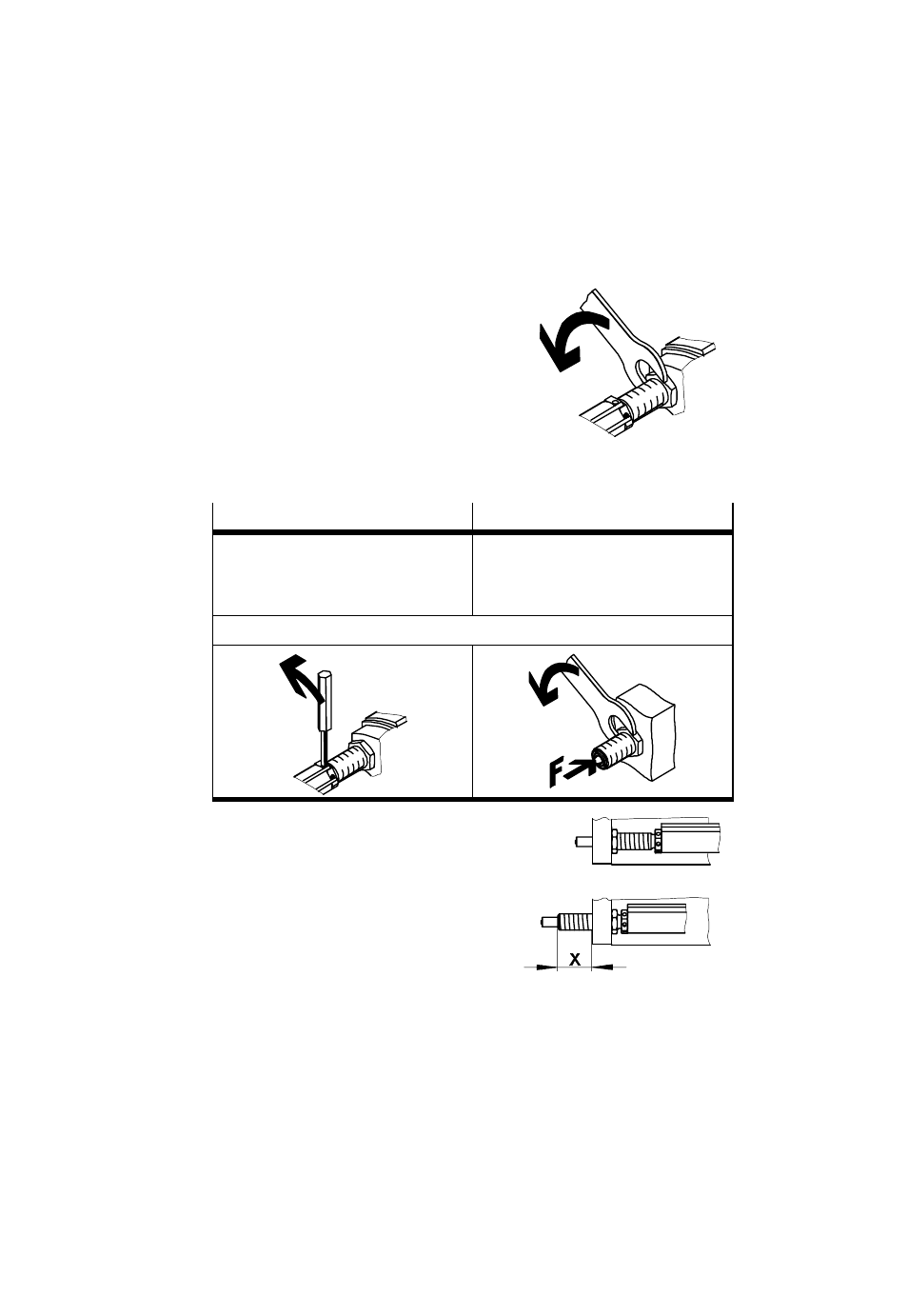

Para un ajuste preciso de la posición final:
S llevar a cabo las siguientes etapas:
1. Desplazar a la posición final bajo las
condiciones de funcionamiento.
2. Utilizar una llave fija para aflojar la tuerca
de bloqueo en el lado de la tuerca con
agujeros.
3. Ajustar la posición final deseada de la
masa móvil como sigue:
Fijación directa por la rosca Fijación indirecta en agujero pasante
Girar la tuerca agujereada con un punzón/
llave fija. Girar la tuerca de bloqueo cargada con
una llave fija (si es necesario, sostener el
elemento de posicionado contra la tuerca
agujereada con un punzón).
Una vuelta corresponde a aprox. 1 mm de modificación de la carrera.
Aquí deben observarse las siguientes posicio-
nes finales máximas del elemento de posicio-
nado (véase “Montaje de componentes mecá-
nicos”).
Fig. 10
Fig. 11
