8 Démontage et réparations
Pour le remplacement des amortisseurs :
1. Décharger le poussoir de butée 6.
2. Desserrer le contre-écrou
4 sur l’amortis-
seur.
3. Dévisser l’amortisseur (surplat (A) au
niveau de l’amortisseur).
4. Retirer le clip de fixation (B) s’il est encore
présent sur l’amortisseur et l’appliquer
sur le nouvel amortisseur.
5. Visser le nouvel amortisseur jusqu’en butée.
6. Resserrer le contre-écrou sur l’amortisseur (pour le couple de serrage, voir
Montage mécanique).
7. Charger puis décharger lentement le YSRWJ-... (clip de fixation encliqueté).
S Pour le recyclage de l’amortisseur, tenir compte de la législation en matière de
protection de l’environnement.
L’amortisseur est rempli d’huile hydraulique. Sa conception interdit tout rem-
plissage ultérieur.
9 Accessoires
Désignation Type
Capteur de proximité SME-8-K(S)-LED-24
SMT-8-PS(NS)-K(S)-LED-24-B
Etiquettes pour rainure de capteur SBS-8 x 10
Amortisseur YSRW-...

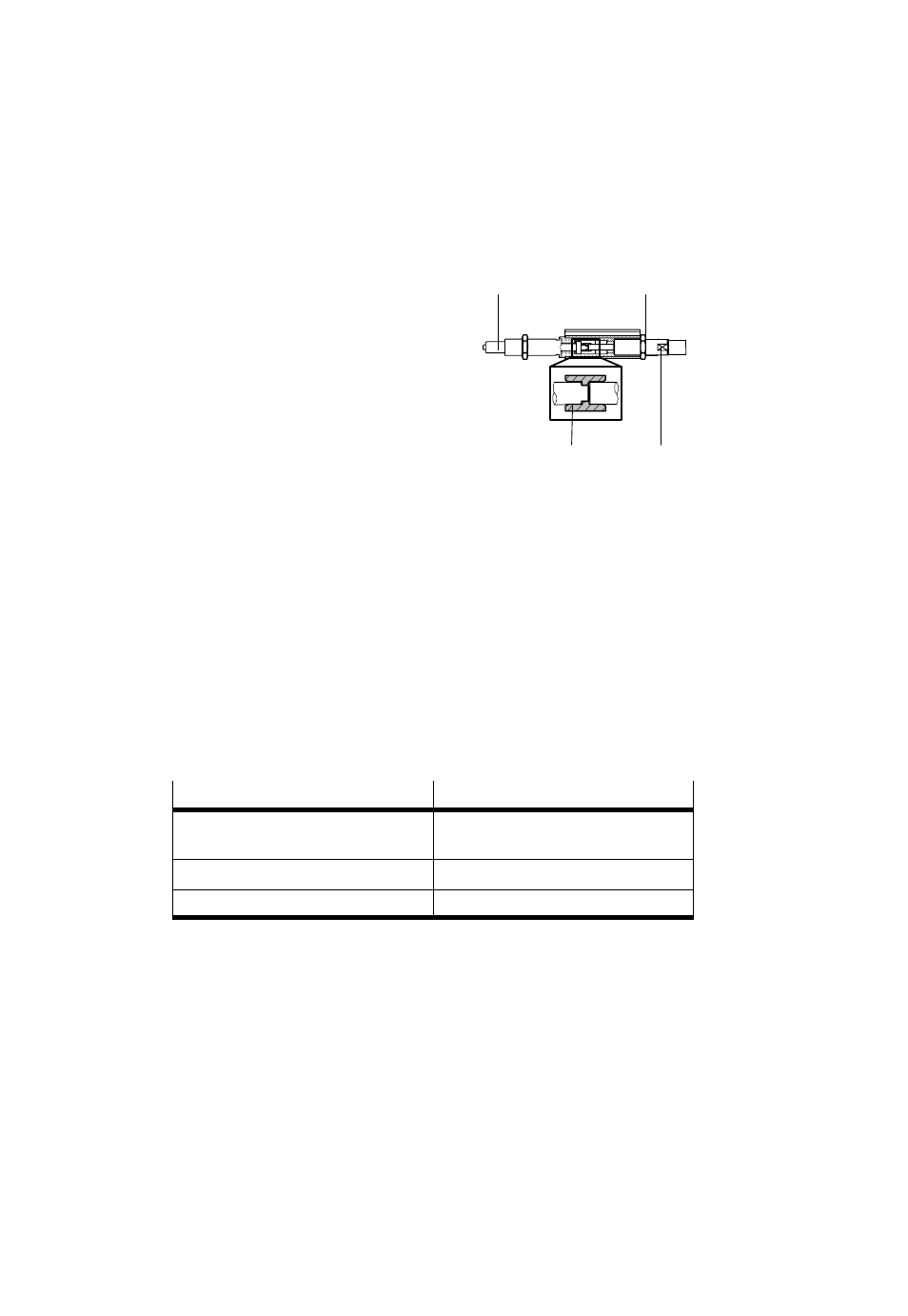

Fig. 16
Fig. 15
6
(A) (B)
4
