Conexiones
71
ES

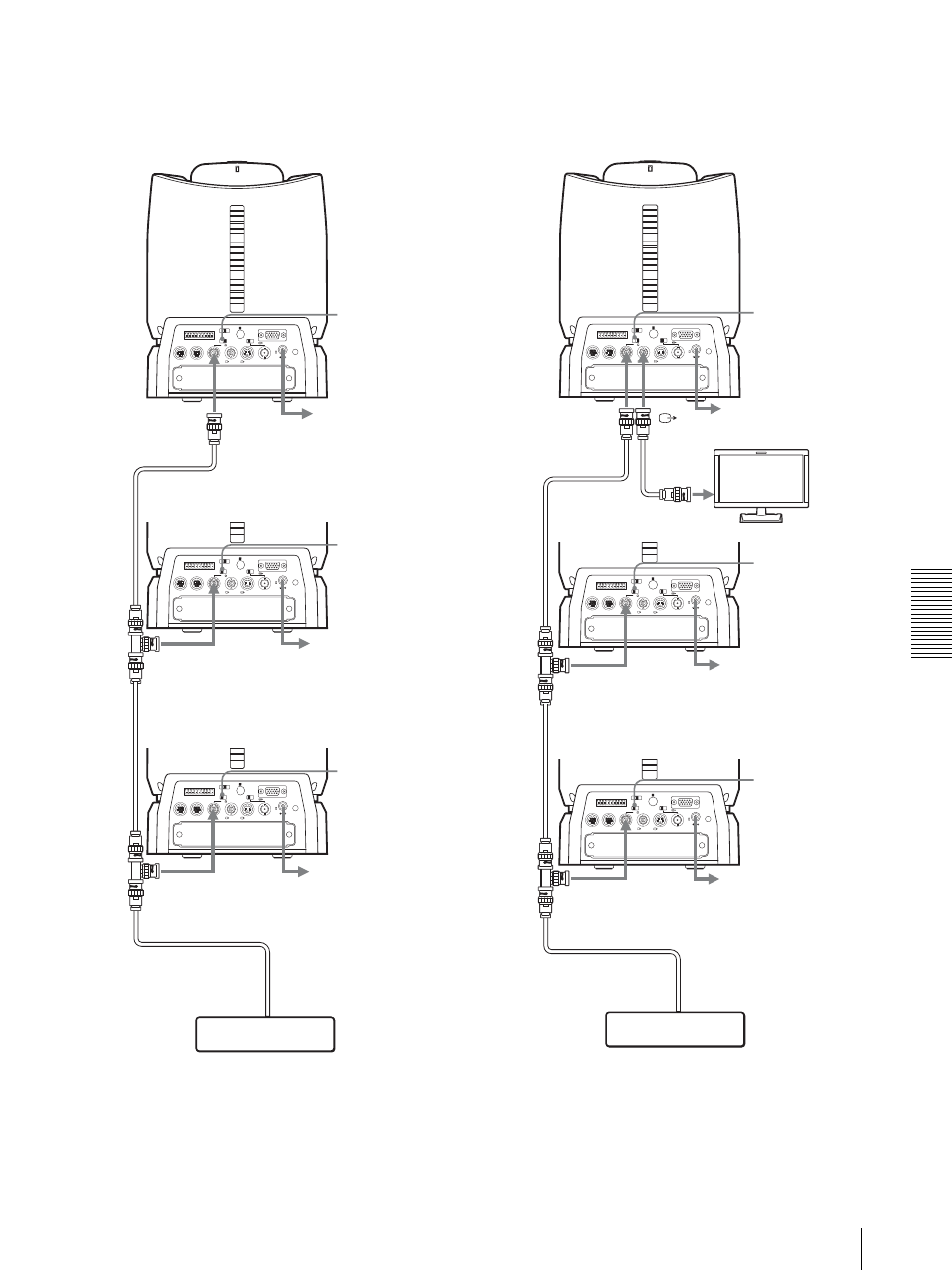

Para conectar múltiples cámaras al
generador de señal de sincronización HD
Puede conectar hasta siete cámaras.
Para conectar múltiples cámaras al
generador de señal de sincronización SD
Puede conectar hasta siete cámaras.
RGB/COMPONENT
VISCA RS-422
1 2 3 4 5 6 7 8 9
EXT SYNC IN
IR SELECT
75
1 2 3
OFF
ON
HD
SD
IN VISCA RS-232 OUT
SDI OUT
DC IN 12V
R
VIDEO
S VIDEO
RGB/COMPONENT
VISCA RS-422
1 2 3 4 5 6 7 8 9
EXT SYNC IN
IR SELECT
75
1 2 3
OFF
ON
HD
SD
IN VISCA RS-232 OUT
SDI OUT
DC IN 12V
R
VIDEO
S VIDEO
RGB/COMPONENT
VISCA RS-422
1 2 3 4 5 6 7 8 9
EXT SYNC IN
IR SELECT
75
1 2 3
OFF
ON
HD
SD
IN VISCA RS-232 OUT
SDI OUT
DC IN 12V
R
VIDEO
S VIDEO
Segunda BRC-H900
Interruptor de
terminación de
75 ohmios: ON
al adaptador de CA
(suministrado)
al adaptador de CA
(suministrado)
al adaptador de CA
(suministrado)
Interruptor de
terminación de
75 ohmios:
OFF
Primera BRC-H900
EXT SYNC IN
EXT SYNC IN
EXT SYNC IN
Tercera a séptima
(última)
BRC-H900
Se
par
ador de señales t
ipo T
disponib
le en
el m
e
rcado
Generador de señal de sincronización HD
a SYNC OUT
Cable coaxial de
75 ohmios
Interruptor de
terminación de
75 ohmios: OFF
RGB/COMPONENT
VISCA RS-422
1 2 3 4 5 6 7 8 9
EXT SYNC IN
IR SELECT
75
1 2 3
OFF
ON
HD
SD
IN VISCA RS-232 OUT
SDI OUT
DC IN 12V
R
VIDEO
S VIDEO
RGB/COMPONENT
VISCA RS-422
1 2 3 4 5 6 7 8 9
EXT SYNC IN
IR SELECT
75
1 2 3
OFF
ON
HD
SD
IN VISCA RS-232 OUT
SDI OUT
DC IN 12V
R
VIDEO
S VIDEO
RGB/COMPONENT
VISCA RS-422
1 2 3 4 5 6 7 8 9
EXT SYNC IN
IR SELECT
75
1 2 3
OFF
ON
HD
SD
IN VISCA RS-232 OUT
SDI OUT
DC IN 12V
R
VIDEO
S VIDEO
Segunda BRC-H900
Interruptor de
terminación de
75 ohmios: ON
al adaptador de CA
(suministrado)
al adaptador de CA
(suministrado)
Interruptor de
terminación de
75 ohmios:
OFF
Primera BRC-H900
EXT SYNC IN
VIDEO
EXT SYNC IN
Tercera a séptima
(última) BRC-H900
Separador
de se
ñal
es
t
ipo T
di
s
ponib
le en
el merc
ado
Generador de señal de sincronización SD
a SYNC OUT
Cable coaxial de 75 ohmios
Interruptor de
terminación de
75 ohmios:
OFF
EXT
SYNC IN
Monitor de vídeo, etc.
al adaptador de CA
(suministrado)
a entrada de vídeo
