Spécifications
FR 94

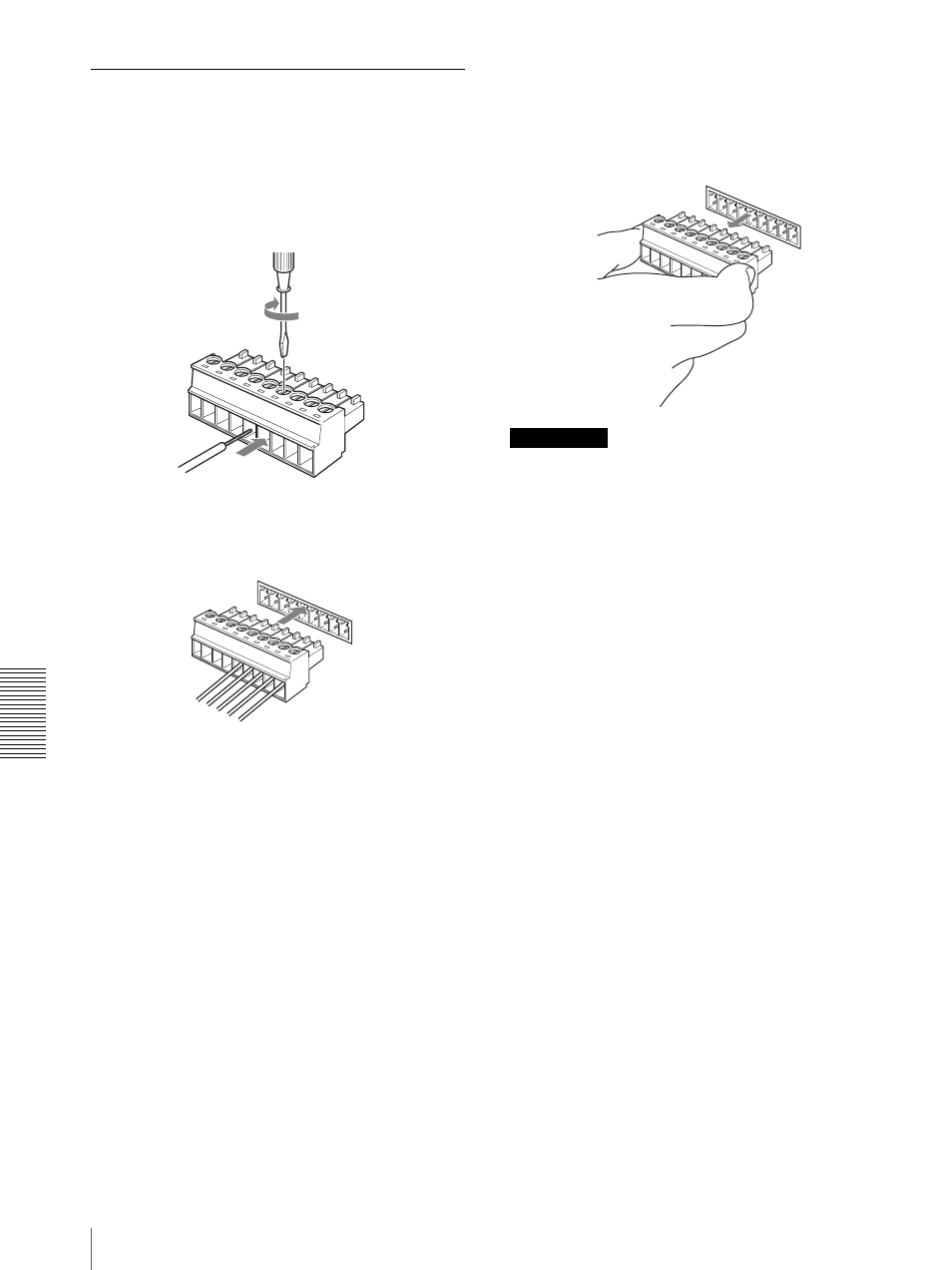

Utilisation de la fiche de
connecteur VISCA RS-422
1
Insérez un câble (AWB N°. 28 à 18) dans
l’ouverture pour câble désirée sur la fiche de
connecteur VISCA RS-422, et serrez la vis de ce
câble au moyen d’un tournevis à tête plate.
2
Insérez la fiche de connecteur VISCA RS-422 dans
le connecteur VISCA RS-422.
Pour retirer la fiche de connecteur
Saisissez les deux extrémités de la fiche de connecteur
VISCA RS-422 et tirez pour la retirer, tel qu’indiqué sur
l’illustration.
Remarques
• Afin de stabiliser le niveau de tension du signal,
connectez les deux extrémités sur GND.
• Une fois les connexions établies avec les connecteurs
VISCA RS-422, la connexion du VISCA RS-232C
n’est pas possible.
• La distance maximale de connexion avec une
connexion VISCA RS-422 est d’environ 1 200 m.
Fil
Tournevis à tête plate
