Vaddio BRC-H900 Operating - Manual (Page 159)

In
s
ta
llat
ion
e
t c
onne
x
ions
Connexions
71 FR

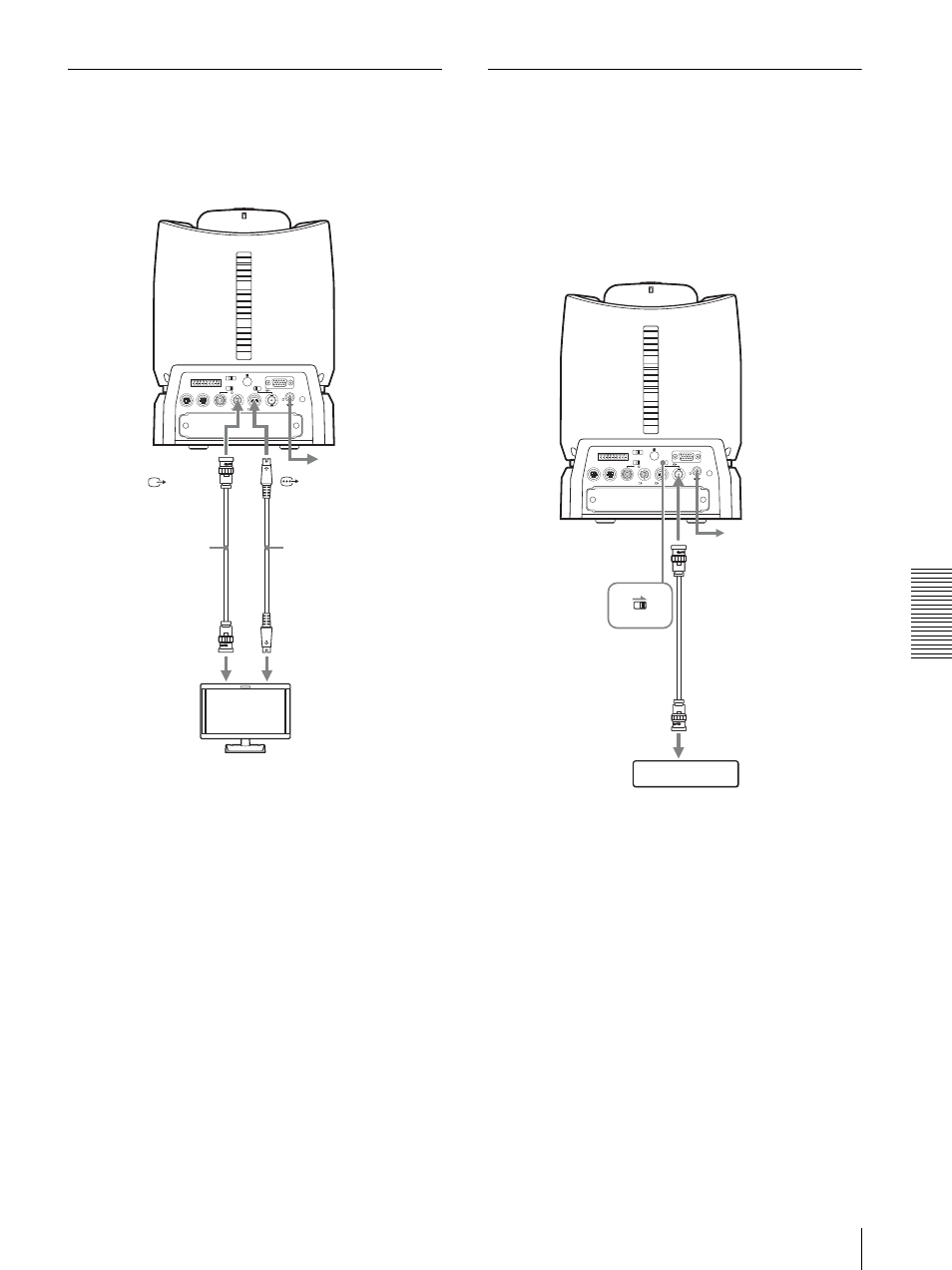

Raccordement d’un moniteur
vidéo, etc. doté d’un connecteur
d’entrée vidéo composite ou S-
Vidéo Raccordement d’un moniteur
vidéo, magnétoscope, etc. doté
d’un connecteur d’entrée SDI
Réglez le sélecteur HD/SD de la caméra sur SD, puis
mettez la caméra sous tension. Vous pouvez émettre le
signal de la caméra en le convertissant en signal SDI
conforme à la norme d’interface numérique série
SMPTE 259M.
Vous pouvez changer le format d’image (rapport de
format) des signaux émis du connecteur SDI OUTPUT.
Pour plus d’informations, voir « Menu VIDEO OUT » à
la page 42.
RGB/COMPONENT VISCA RS-422
1 2 3 4 5 6 7 8 9
EXT SYNC IN
IR SELECT
75
1 2 3
OFF ON HD SD
IN VISCA RS-232 OUT SDI OUT DC IN 12V
R
VIDEO S VIDEO
vers l’adaptateur
secteur (fourni)
VIDEO
Câble de connexion
S-vidéo
Moniteur vidéo
vers l’entrée vidéo
composite
Câble coaxial
75 ohm
vers l’entrée
S-vidéo
S VIDEO
RGB/COMPONENT VISCA RS-422
1 2 3 4 5 6 7 8 9
EXT SYNC IN
IR SELECT
75
1 2 3
OFF ON HD SD
IN VISCA RS-232 OUT SDI OUT DC IN 12V
R
VIDEO S VIDEO
SD HD
vers l’adaptateur
secteur (fourni)
Câble de connexion
avec connecteurs
BNC
vers l’entrée SDI
Magnétoscope DVCAM, etc. doté
d’un connecteur d’entrée SDI
SDI OUTPUT
