Raccordement d’un magnétoscope
doté de connecteurs d’entrée HD-
SDI
Réglez le sélecteur HD/SD de la caméra sur HD, puis
mettez la caméra sous tension. Vous pouvez émettre le
signal de la caméra en le convertissant en signal
conforme à la norme HD-SDI (interface numérique série
SMPTE 292).
Raccordement du module multiplex
optique HD BRU-SF10
Si vous installez une carte multiplex optique BRBK-SF1
en option dans la caméra, vous pouvez raccorder la
caméra au module multiplex optique BRU-SF10 au
moyen du câble à fibres optiques CCFC-S200. Cela
vous permettra de commander la caméra d’une distance
maximale de 2 000 m.

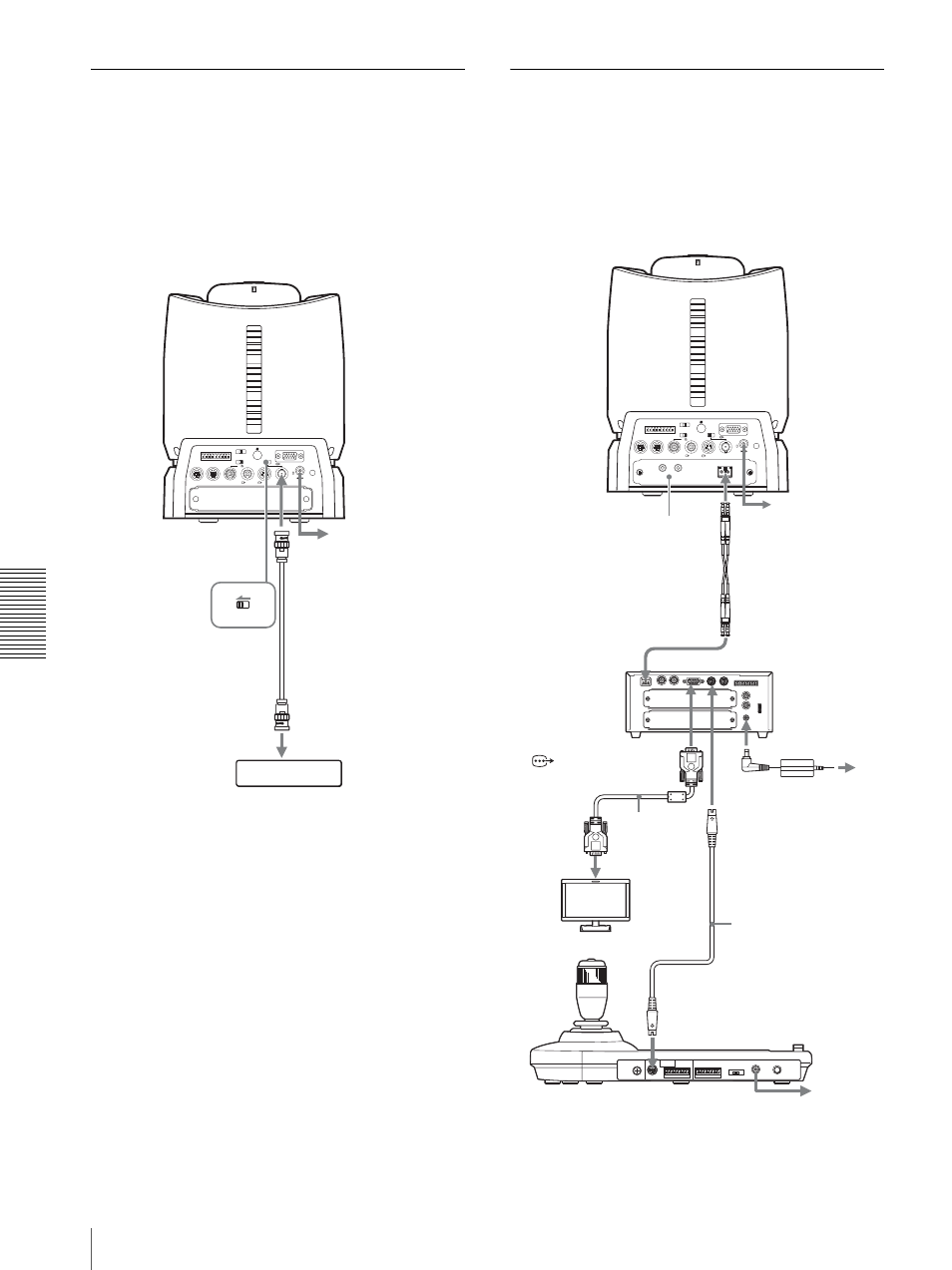

RGB/COMPONENT VISCA RS-422
1 2 3 4 5 6 7 8 9
EXT SYNC IN
IR SELECT
75
1 2 3
OFF ON HD SD
IN VISCA RS-232 OUT SDI OUT DC IN 12V
R
VIDEO S VIDEO
SD HD
vers l’adaptateur
secteur (fourni)
SDI OUTPUT
Câble de connexion
avec connecteurs
BNC
vers l’entrée HD-SDI
Caméscope HDCAM, etc. doté
de connecteurs d’entrée HD-SDI
RGB/COMPONENT VISCA RS-422
1 2 3 4 5 6 7 8 9
EXT SYNC IN
IR SELECT
75
1 2 3
OFF ON HD SD
IN VISCA RS-232 OUT SDI OUT DC IN 12V
R
VIDEO S VIDEO
CAMERA
IN IN
VISCA EXT SYNC
OUT
RS232C
OUT
RGB/COMPONENT VISCA RS422
FUNCTION
L
1
10
AUDIO OUT
DC IN 12V
R
1 2 3 4 5 6 7 8 9
vers l’adaptateur
secteur (fourni)
Carte multiplex optique
HD BRBK-SF1
Câble à fibres optiques
CCFC-S200
VISCA RS-232C IN
CAMERA
Module multiplex
optique HD
BRU-SF10
RGB/COMPONENT
Câble de
raccordement
avec connecteurs
D-sub à 15
broches
(disponible sur
le marché)
Moniteur HD, etc.
Câble RS-232C
(fourni avec la
RM-BR300 et le
BRU-SF10)*
VISCA RS-232C
Pupitre de télécommande RM-BR300
* La connexion VISCA RS-422 est aussi disponible si vous
utilisez les connecteurs VISCA RS-422.
Connecteur optique
vers l’entrée
RVB/à
composantes
vers une prise de
courant
Caméra HD
BRC-H900
vers l’adaptateur secteur
(fourni avec le RM-BR300)
