Spécifications
91 FR
Module multiplex optique HD BRU-SF10
(en option)

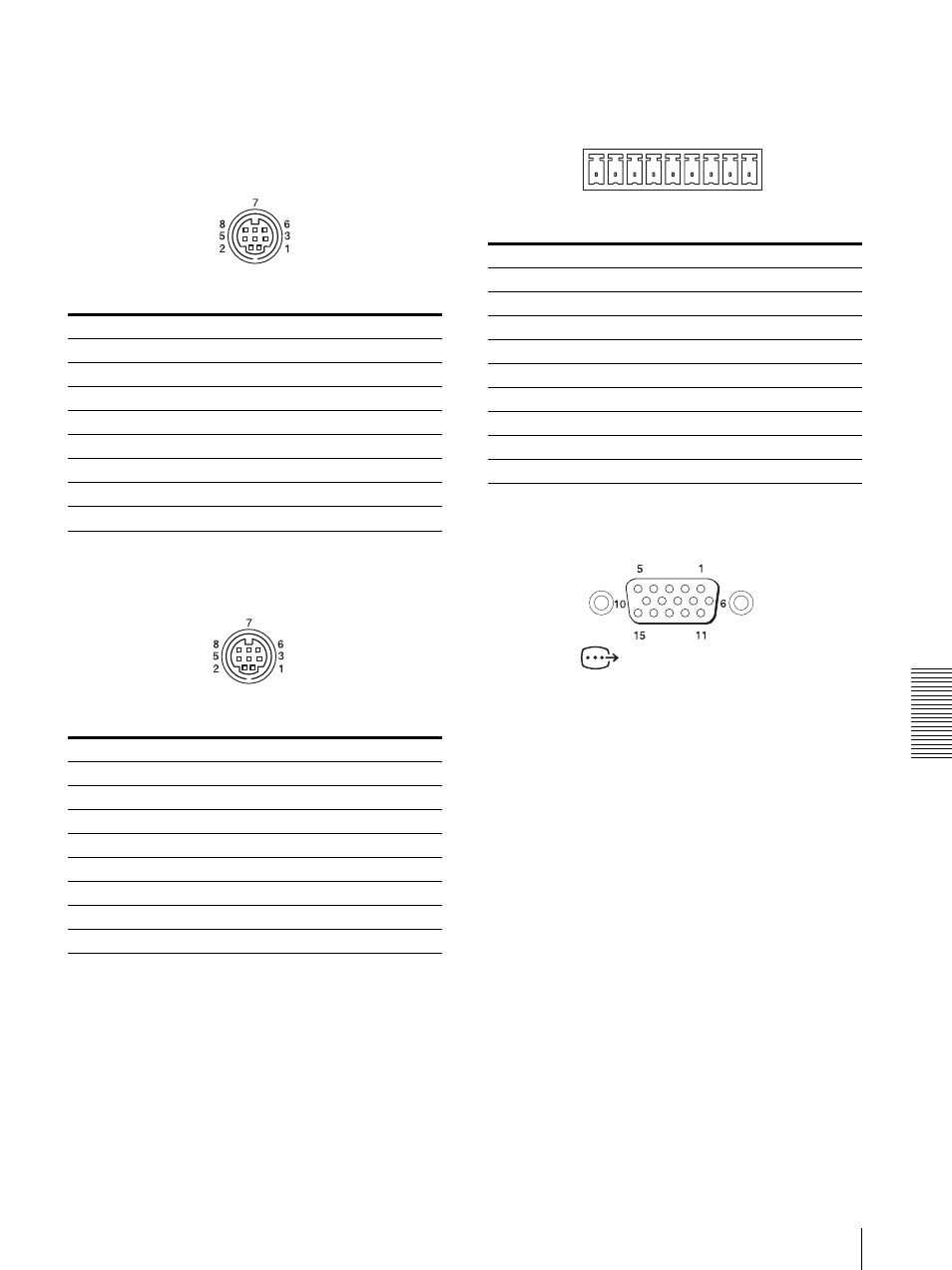

Connecteur VISCA RS-232C IN (mini-DIN à 8
broches, femelle)
Connecteur VISCA RS-232C OUT (mini-DIN à 8
broches, femelle)
Connecteur VISCA RS-422 (connecteur à fiche,
9 broches)
RGB/COMPONENT analogique (D-sub à 15
broches)
N°. de broche Fonction
1 DTR IN
2 DSR IN
3 TXD IN
4 GND
5 RXD IN
6 GND
7 Pas de connexion
8 Pas de connexion
N°. de broche Fonction
1 DTR OUT
2 DSR OUT
3 TXD OUT
4 GND
5 RXD OUT
6 GND
7 Pas de connexion
8 Pas de connexion
VISCA RS232C
IN
VISCA RS232C
OUT
N°. de broche Fonction
1 RXD OUT –
2 RXD OUT+
3 TXD OUT –
4 TXD OUT+
5 GND
6 RXD IN –
7 RXD IN+
8 TXD IN –
9 TXD IN+
VISCA RS422
1 2 3 4 5 6 7 8 9
RGB/COMPONENT
