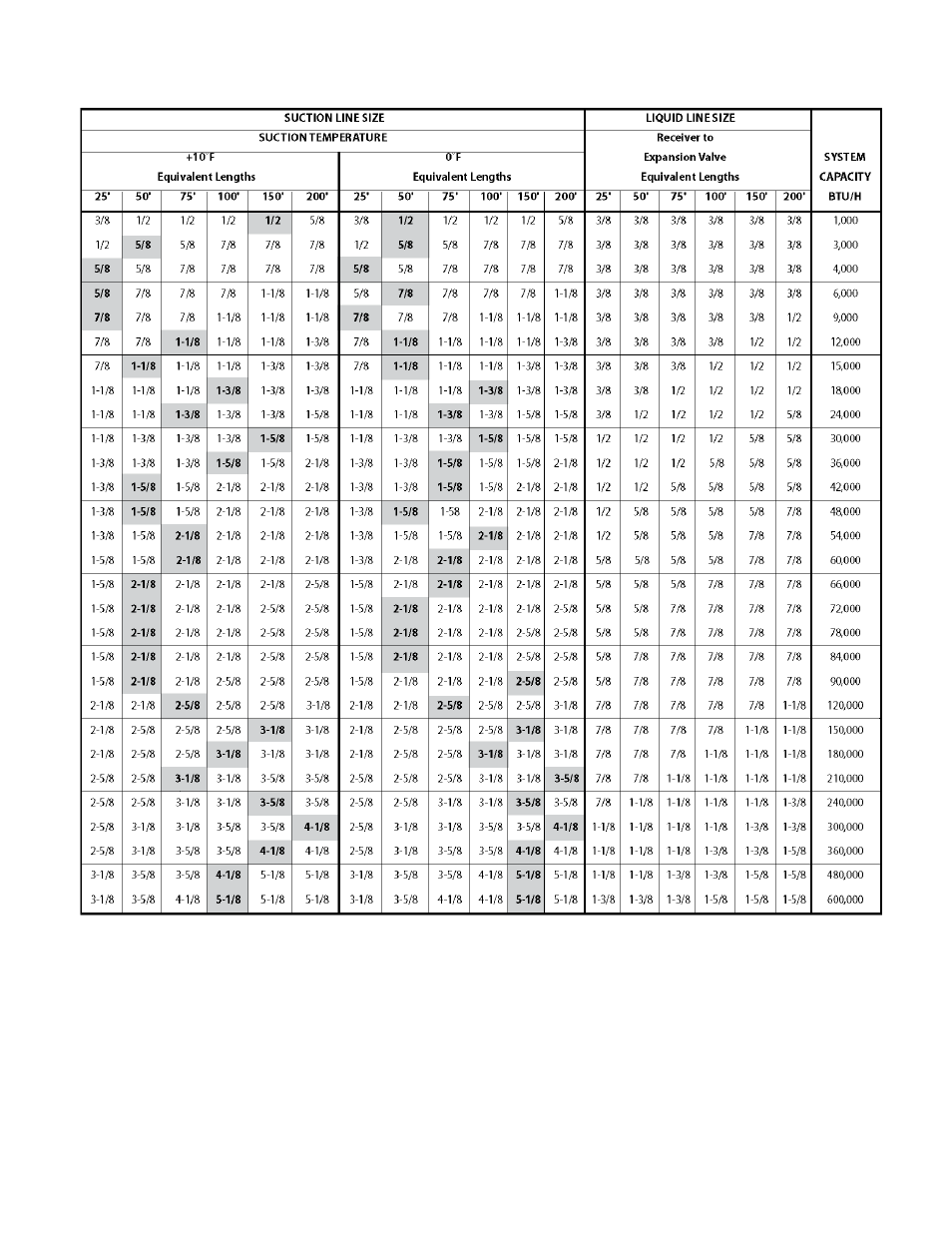

TABLA 3
– Dimensiones de líneas recomendados para refrigerante R-134A (Continúa)
Nota:
 Las dimensiones que están destacadas indican dimensiones de líneas de succión máxima que deben ser usadas para tubos de
subida. La dimensión del tubo de subida no debe exceder la dimensión de los horizontales. Las trampas en las líneas de succión
correctamente colocadas también deben usarse para un adecuado retorno de aceite.
 Todos los tamaños que se muestran son para son para tuberías de cobre O,D. Tipo L.

Las dimensiones seleccionadas de las líneas de succión con una caída equivalente a 1,11ºC reducen el estimado de la capacidad
del sistema proporcionalmente. Si la carga del sistema cae por debajo del 40% del diseño, se debe considerar la instalación de
tubos de subida de doble succión.
