MANIPULACIÓN Y COLOCACIÓN DE LA UNIDAD CONDENSADORA

A fin de minimizar cualquier daño a la cubierta de la unidad, la caja de envío no debe abrirse hasta que la
unidad llegue a su ubicación final.

El soporte de la unidad condensadora debe ser montado a nivel y anclado, utilizando los agujeros
provistos en su base para evitar movimientos. Precaución: Si la unidad no se monta a nivel, el
compresor podría no recibir una lubricación adecuada, lo que resultaría en fallas prematuras.

Para un funcionamiento más eficiente y menos costoso, ubique el soporte de la unidad condensadora tan
cerca como sea posible de la unidad enfriadora.

Cuando coloque el soporte de la unidad condensadora, tenga cuidado de no cubrir u obstruir el costado
de la entrada de aire (condensador) o el de la salida de aire (descarga) de la unidad.

El lado del condensador de la unidad no debe ser colocado cerca de ninguna pared de edificio, parapeto
de techo u obstrucción de un tamaño que iguale la altura del condensador y la salida de aire debe
descargarse en el espacio despejado.

No coloque varias unidades de modo tal que la salida de aire (descarga) de una unidad esté apuntando
hacia el extremo de la entrada de aire (condensador) de otra unidad.

Cuando el soporte de una unidad condensadora se instala en interiores, se debe proveer un suministro
adecuado de aire exterior, 21,24 cu. m. por minuto por 746 vatios por cada caballo de fuerza, asimismo
se debe considerar la forma de evacuación del aire de la habitación para evitar que se acumule calor. La
acumulación de calor generará una operación poco eficaz y una posible “desconexión” por alta
sobrecarga de presión de cabeza.

En las unidades condensadoras que tienen compresores externos montados sobre muelles, afloje las
tuercas de soporte y quite los sujetadores de acero (puestos para el envío) de los muelles de montaje
para permitir al compresor descansar libremente sobre los muelles.

Si la unidad condensadora es enfriada por agua, debe ser instalada en un lugar que no esté sujeta a
temperaturas de congelamiento en tiempo frío.
Montaje en el techo con membrana de techo opcional

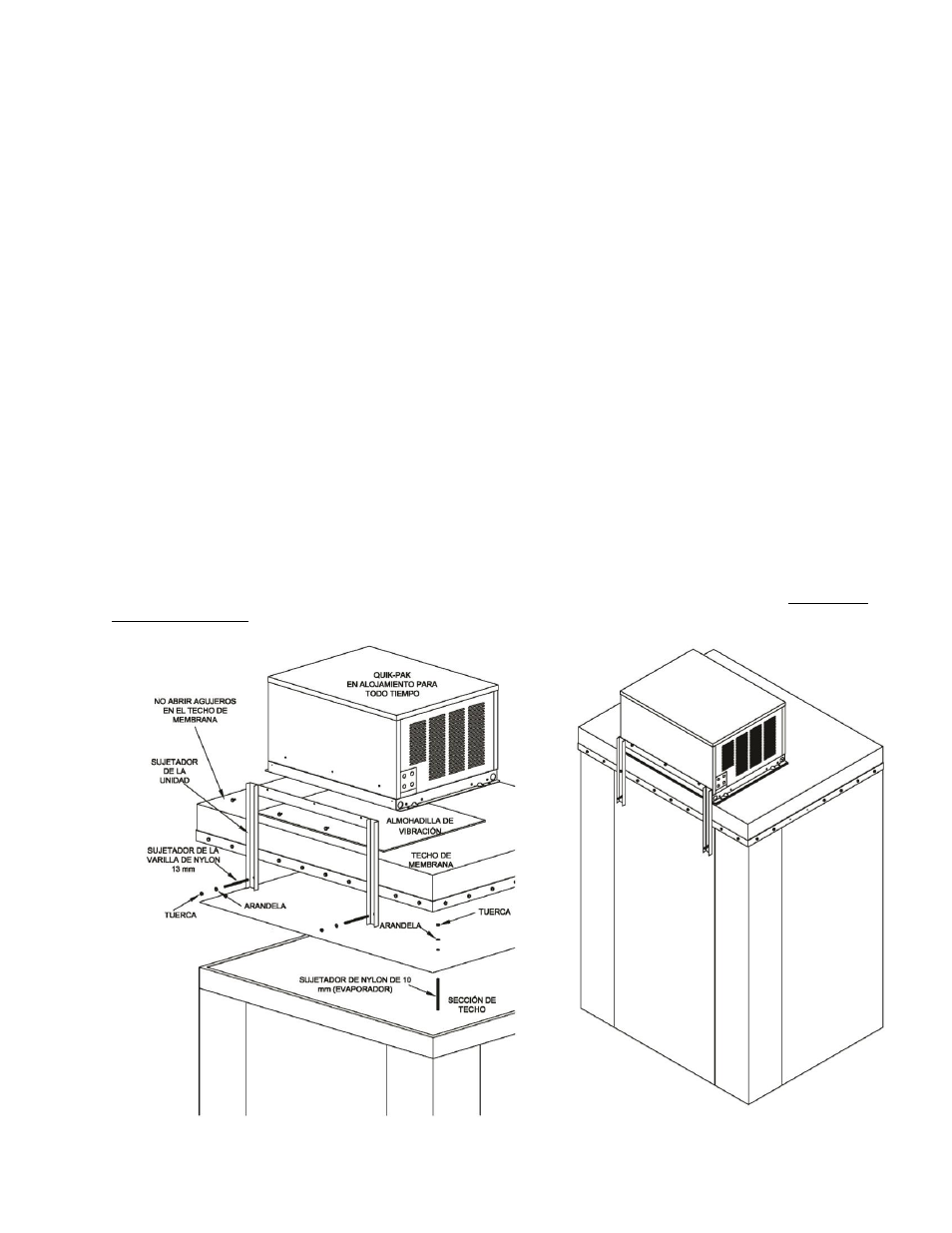

Vea las siguientes ilustraciones para un sistema instalado en el techo cuando la cámara tiene el techo de
membrana opcional. Los soportes de cierre evitarán que la unidad se mueva sobre el techo de membrana.
