09/14 Rev. E 101628 8

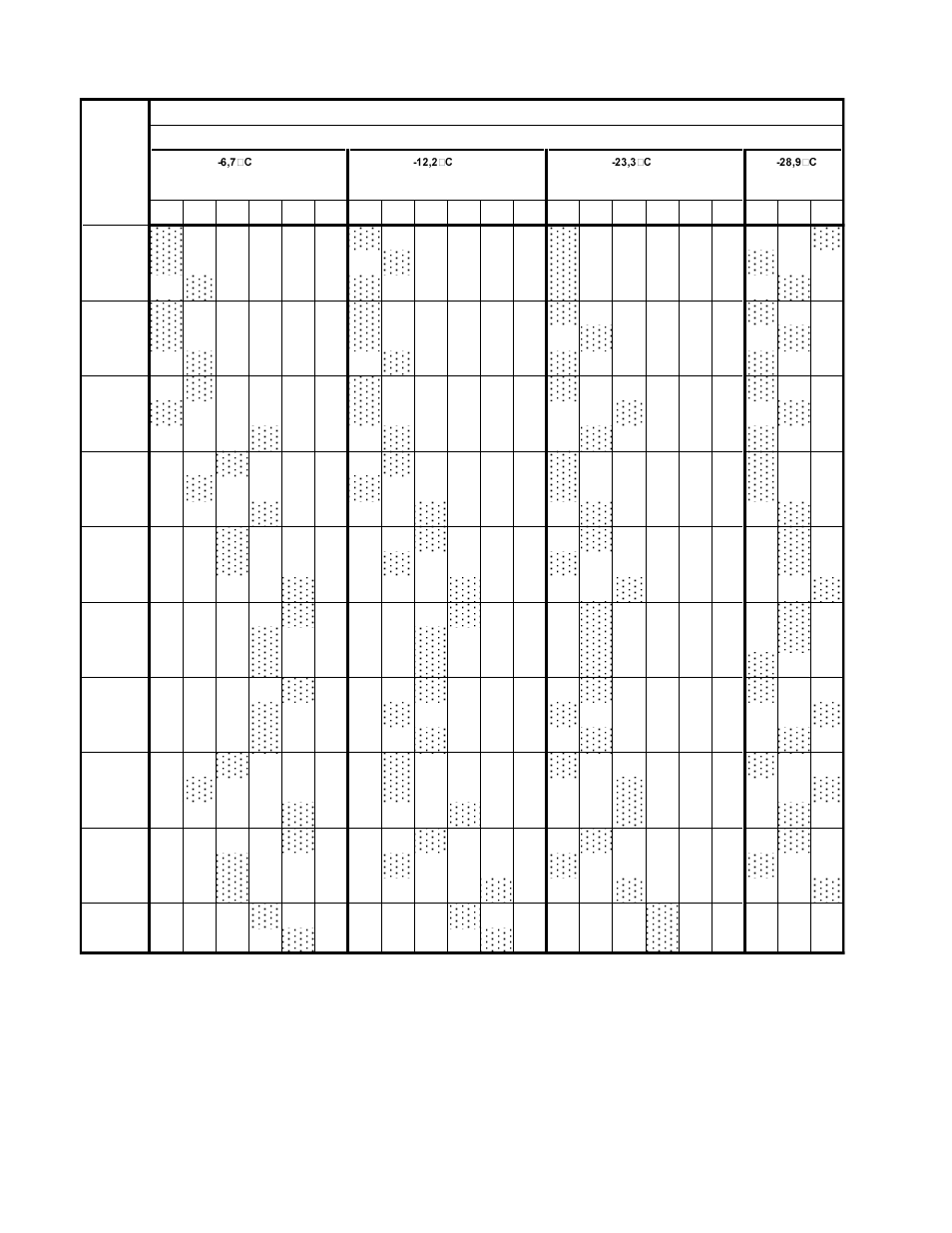

TABLA 2 – Dimensiones de líneas recomendadas para refrigerante R-404A
Nota:

Las dimensiones que están destacadas indican dimensiones de líneas de succión máxima que deben ser usadas para tubos de
subida. La dimensión del tubo de subida no debe exceder la dimensión de los horizontales. Las trampas en las
líneas de succión correctamente colocadas también deben usarse para un adecuado retorno de aceite.

Todos los tamaños que se muestran son para son para tuberías de cobre O,D. Tipo L.
 Las dimensiones seleccionadas de las líneas de succión con una caída equivalente a 1,11ºC reducen el estimado de
la capacidad del sistema proporcionalmente. Si la carga del sistema cae por debajo del 40% del diseño, se debe
considerar la instalación de tubos de subida de doble succión.
DIMENSIīN DE LA LźNEA DE SUCCIīN (mm)
Temperatura de succi—n
Capacidad
del sistema
Largos equivalentes (m.) Largos equivalentes (m.) Largos equivalentes (m.) Largos
Vatios 7,6 15,2 22,9 30,5 45,7 61 7,6 15,2 22,9 30,5 45,7 61 7,6 15,2 22,9 30,5 45,7 61 7,6 15,2 22,9
300 10 10 10 10 10 10 10 10 10 10 10 15 10 10 10 15 15 15 10 10 15
900 10 10 15 15 15 18 10 15 15 15 18 18 15 15 18 18 18 22 15 15 18
1200 10 15 15 15 18 18 15 15 15 18 18 22 15 18 18 18 22 22 15 18 18
1800 15 15 18 18 22 22 15 15 18 18 22 22 15 18 18 22 22 22 18 18 22
2600 18 18 22 22 22 22 18 18 22 22 22 22 18 22 22 22 22 29 18 22 22
3500 18 22 22 22 22 22 18 22 22 22 22 29 22 22 22 22 29 29 22 22 22
4400 18 22 22 22 22 29 22 22 22 22 29 29 22 22 22 29 29 29 22 22 29
5300 22 22 22 22 29 29 22 22 22 29 29 29 22 22 29 29 29 35 22 29 29
7000 22 22 22 29 29 29 22 29 29 29 29 35 22 29 29 29 35 35 29 29 29
8800 22 22 29 29 29 35 22 29 29 29 35 35 29 29 29 35 35 35 29 29 29
10600 22 29 29 29 35 35 29 29 29 35 35 35 29 29 35 35 35 41 29 29 35
12300 29 29 29 35 35 35 29 29 35 35 35 41 29 35 35 35 41 41 29 35 35
14100 29 29 35 35 35 35 29 29 35 35 41 41 29 35 35 35 41 41 29 35 35
15800 29 29 35 35 35 41 29 35 35 35 41 41 35 35 35 41 41 41 35 35 41
17600 29 29 35 35 41 41 29 35 35 41 41 41 35 35 41 41 41 41 35 35 41
19300 29 35 35 35 41 41 29 35 35 41 41 41 35 41 41 41 41 41 35 41 41
21100 29 35 35 41 41 41 29 35 41 41 41 41 35 41 41 41 41 41 35 41 41
22900 29 35 35 41 41 54 35 35 41 41 41 54 35 41 41 41 41 54 41 41 41
24600 29 35 41 41 41 54 35 35 41 41 54 54 35 41 41 41 54 54 41 41 41
26400 35 35 41 41 54 54 35 41 41 41 54 54 41 41 41 54 54 67 41 41 54
35200 35 41 41 54 54 54 35 41 54 54 54 54 41 54 54 54 67 67 41 54 54
44000 41 41 54 54 54 54 41 54 54 54 54 67 54 54 54 67 67 67 54 54 54
52800 41 54 54 54 54 67 41 54 54 54 67 67 54 54 67 67 67 80 54 54 67
61500 41 54 54 54 67 67 54 54 54 67 67 67 54 54 67 67 80 80 54 67 67
70300 41 54 54 54 67 67 54 54 67 67 67 67 54 67 67 67 80 80 54 67 67
87900 54 54 67 67 67 80 54 67 67 67 80 80 67 67 67 80 80 92 67 67 67
105500 54 54 67 67 80 80 54 67 67 67 80 80 67 67 80 80 92 92 67 67 80
140700 54 67 67 80 80 92 67 67 67 67 92 92 67 80 80 92 92 105 67 80 80
175800 67 67 80 80 92 92 67 67 80 80 92 92 80 80 80 92 105 105 80 80 80
