ITALIANO
RQTV0220
80

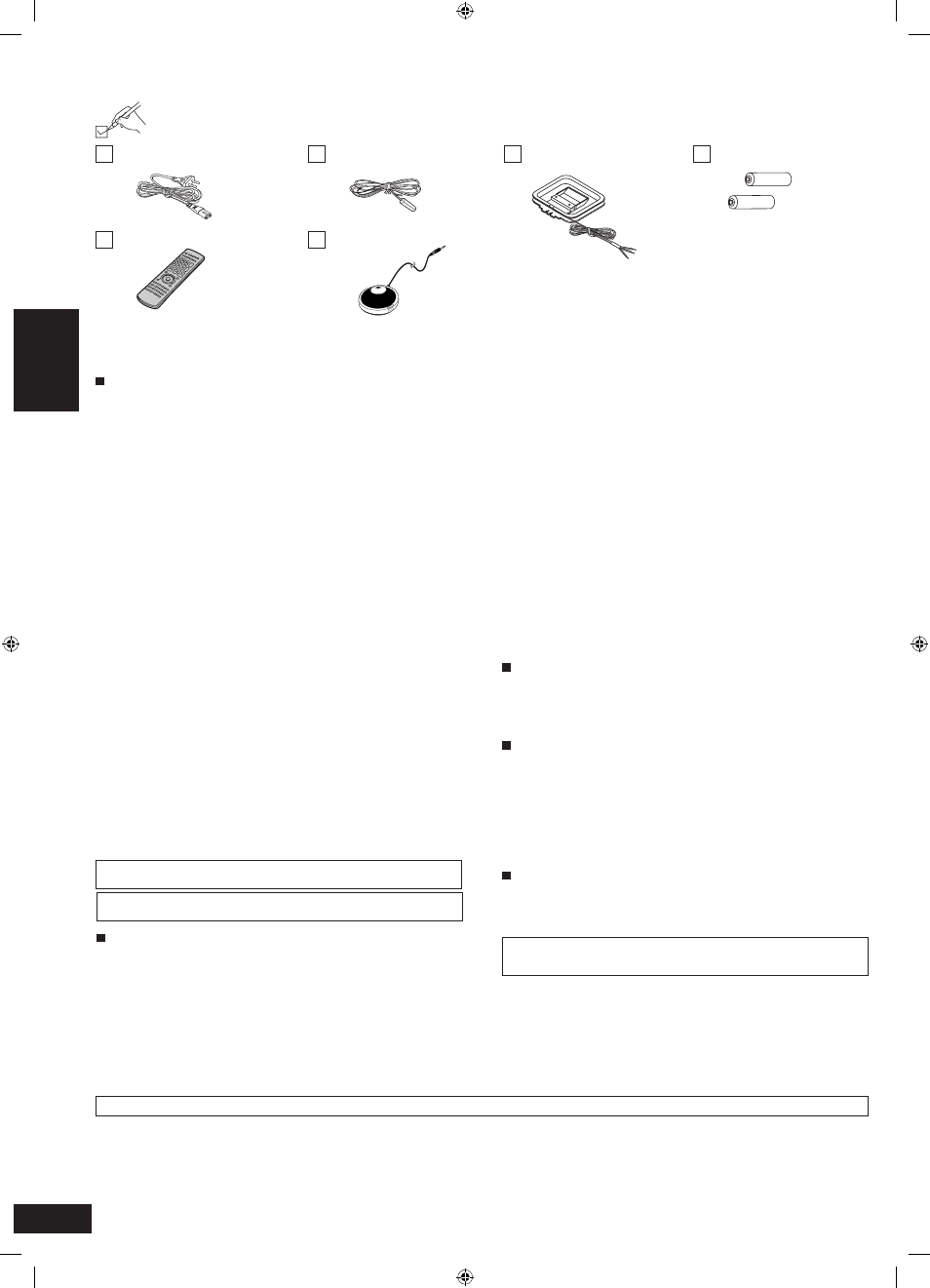

Accessori in dotazione
Controllare e identificare gli accessori in dotazione spuntando le caselle.
1 Cavo di
alimentazione CA
1 Antenna FM per interno 1 Antenna AM a quadro 2 Pile
1 Telecomando
Fare riferimento ai numeri indicati tra parentesi quando si
richiedono parti di ricambio.
Microfono di calibratura
Manutenzione
Per pulire l’unità, utilizzare un panno morbido e asciutto.
Non utilizzare mai alcol, diluenti per vernici o benzina per pulire l’unità.
Prima di utilizzare un panno trattato chimicamente, leggerne attentamente le istruzioni.
•
•
(EUR7662YS0)
Specifiche tecniche (DIN 45 500)
SEZIONE AMPLIFICATORE
Potenza d’uscita (C.a. 230 a 240 V)
DIN 1 kHz (T.H.D. 1 %) 2 x 125 W (4 Ω)
Potenza d’uscita continua 20 Hz a 20 kHz con entrambi i canali pilotati
2 x 80 W (6 Ω)
Distorsione armonica totale
Potenza nominale da 20 Hz a 20 kHz 0,09 % (6 Ω)
Ampiezza di banda di potenza
Con entrambi i canali pilotati, -3 dB da 4 Hz a 88 kHz (6 Ω, 0,9 %)
Potenza d’uscita con ogni canale pilotato (C.a. 230 a 240 V)
DIN 1 kHz (T.H.D. 1 %)
Anteriore (L/R) 100 W (6 Ω)
Centrale 100 W (6 Ω)
Surround (L/R) 100 W (6 Ω)
Surround posteriore (L/R) 100 W (6 Ω)
Impedenza di carico
Anteriore (L/R)
A o B da 4 Ω a 16 Ω
A e B da 6 Ω a 16 Ω
BI-WIRE da 4 Ω a 16 Ω
Centrale da 6 Ω a 16 Ω
Surround (L/R) da 6 Ω a 16 Ω
Surround posteriore (L/R) da 6 Ω a 16 Ω
Risposta in frequenza
CD, BD/DVD, registratore DVD, VCR, TV/STB, AUX da 4 Hz a 88 kHz, ±3 dB
DVD 6CH
da 4 Hz a 44 kHz, ±3 dB
Sensibilità e impedenza di ingresso
CD, BD/DVD/DVD 6CH, registratore DVD, VCR, TV/STB, AUX 200 mV/22 k Ω
Rapporto segnale/rumore alla potenza nominale (6 Ω)
CD, TV/STB, BD/DVD PLAYER, registratore DVD (ingresso digitale) 90 dB (IHF,
A: 103 dB)
Controlli dei toni
BASS 50 Hz, da +10 dB a -10 dB
TREBLE 20 kHz, da +10 dB a -10 dB
Bilanciamento dei canali (da 250 Hz a 6,3 kHz) ±1 dB
Separazione dei canali 55 dB
Risposta in frequenza subwoofer (-6 dB) da 7 Hz a 200 Hz
SEZIONE SINTONIZZATORE FM
Gamma di frequenza da 87,50 MHz a 108,00 MHz
Sensibilità
Rapporto segnale/rumore 30 dB 1,5 µV/75 Ω
Rapporto segnale/rumore 26 dB 1,3 µV/75 Ω
Rapporto segnale/rumore 20 dB 1,2 µV/75 Ω
Sensibilità IHF utile (IHF ’58) 1,5 µV/75 Ω
Sensibilità di smorzamento stereo IHF 46 dB 22 µV/75 Ω
Distorsione armonica totale
MONO 0,2 %
STEREO 0,3 %
Rapporto segnale/rumore
MONO 60 dB
STEREO 58 dB
Risposta in frequenza da 20 Hz a 15 kHz, +1 dB, -2 dB
Selettività canale alterno ±400 kHz, 65 dB
Rapporto di cattura 1,5 dB
Reiezione d’immagine a 98 MHz 40 dB
Reiezione d’immagine IF a 98 MHz 70 dB
Reiezione di risposta spuria a 98 MHz 70 dB
Soppressione AM 50 dB
Separazione stereo 40 dB
Perdita di portante 19 kHz, -30 dB
38 kHz, -50 dB
Bilanciamento dei canali (da 250 Hz a 6,3 kHz) ±1,5 dB
Punto limite 1,2 µV
Ampiezza di banda
Amplificatore IF 180 kHz
Demodulatore FM 1000 kHz
Terminale antenna 75 Ω (non bilanciato)
SEZIONE SINTONIZZATORE AM
Gamma di frequenza da 522 kHz a 1611 kHz (fasi da 9 kHz)
da 530 kHz a 1620 kHz (fasi da 10 kHz)
Sensibilità 20 µV, 330 µV/m
Selettività (a 999 kHz) 55 dB
Reiezione IF (a 999 kHz) 50 dB
SEZIONE VIDEO
Tensione d’uscita con ingresso di 1 V (non bilanciato) 1± 0,1 Vp-p
Tensione massima di ingresso 1,5 Vp-p
Impedenza di ingresso/uscita 75 Ω (non bilanciato)
S-Video
Ingresso DVD, registratore DVD, TV/STB
Uscita TV MONITOR
Componente video
Ingresso Registratore DVD, TV/STB
Uscita TV MONITOR
GENERALE
Alimentazione CA da 230 a 240 V, 50 Hz
Consumo di corrente 140 W
Dimensioni (L x A x P) 430 mm x 107,5 mm x 390 mm
Peso 4,7 k g
Note:
1. Le specifiche tecniche sono soggette a modifiche senza preavviso.
2. Il peso e le dimensioni sono approssimativi.
3. La distorsione armonica totale è misurata con l’analizzatore di
spettro digitale.
Ingresso digitale (OPTICAL) 2
(COAXIAL) 2
HDMI (Versione 1.2a) Ingresso 2
Uscita 1
Consumo di corrente in modalità standby: 0,9 W
Consumo di corrente con modalità HDMI disattivata: 0,35 W
Se la superficie è sporca
40 41
Accessori in dotazione/Specifiche tecniche/Manutenzione
