Collegamento di altre apparecchiature
(TV/STB)
OPTICAL1
DIGITAL IN
(DVD RECORDER) (BD/DVD PLAYER) (CD)
OPTICAL2 COAXIAL1 COAXIAL2
OUT (DVD RECORDER) IN
S VIDEO
TV MONITOR DVD PLAYER DVD RECORDER TV/STB
OUT
VIDEO
TV MONITOR DVD PLAYER
IN IN
DVD RECORDER
IN
VCR
IN
TV/STB
L
R
IN
CD
CENTER
SUBWOOFER SURROUND FRONT
DVD/DVD 6CH IN
AUDIO
IN
DVD RECORDER
IN
VCR
IN
TV/STB
OUT
SUBWOOFER
SURROUND
L R
SURROUND BACK
L R
LOOP EXT LOOP EXT LOOP EXT
AM ANT FM ANT
LOOP ANT
GND
IN IN IN OUT
1
2
FM ANT
1
3
2
BD/
AUTO
SPEAKER SETUP
ADVANCED
DUAL AMP BI-AMP
SPEAKERS
A B
AUTO DETECTOR
SURROUND
AUX SETUP MIC
MENU
SETUP
RETURN
INPUT SELECTOR
ENTER
VOLUME
HDMI
TUNE
S VIDEO IN VIDEO IN L AUDIO IN R
Spegnere tutti i componenti prima di effettuare qualsiasi
collegamento.
Le apparecchiature e i cavi periferici sono venduti
separatamente salvo ove diversamente specificato.
Per collegare le apparecchiature, consultare le istruzioni
per l’uso specifiche.
•
•
•
VIDEO OUT
(L)
Lettore CD
VIDEO OUT

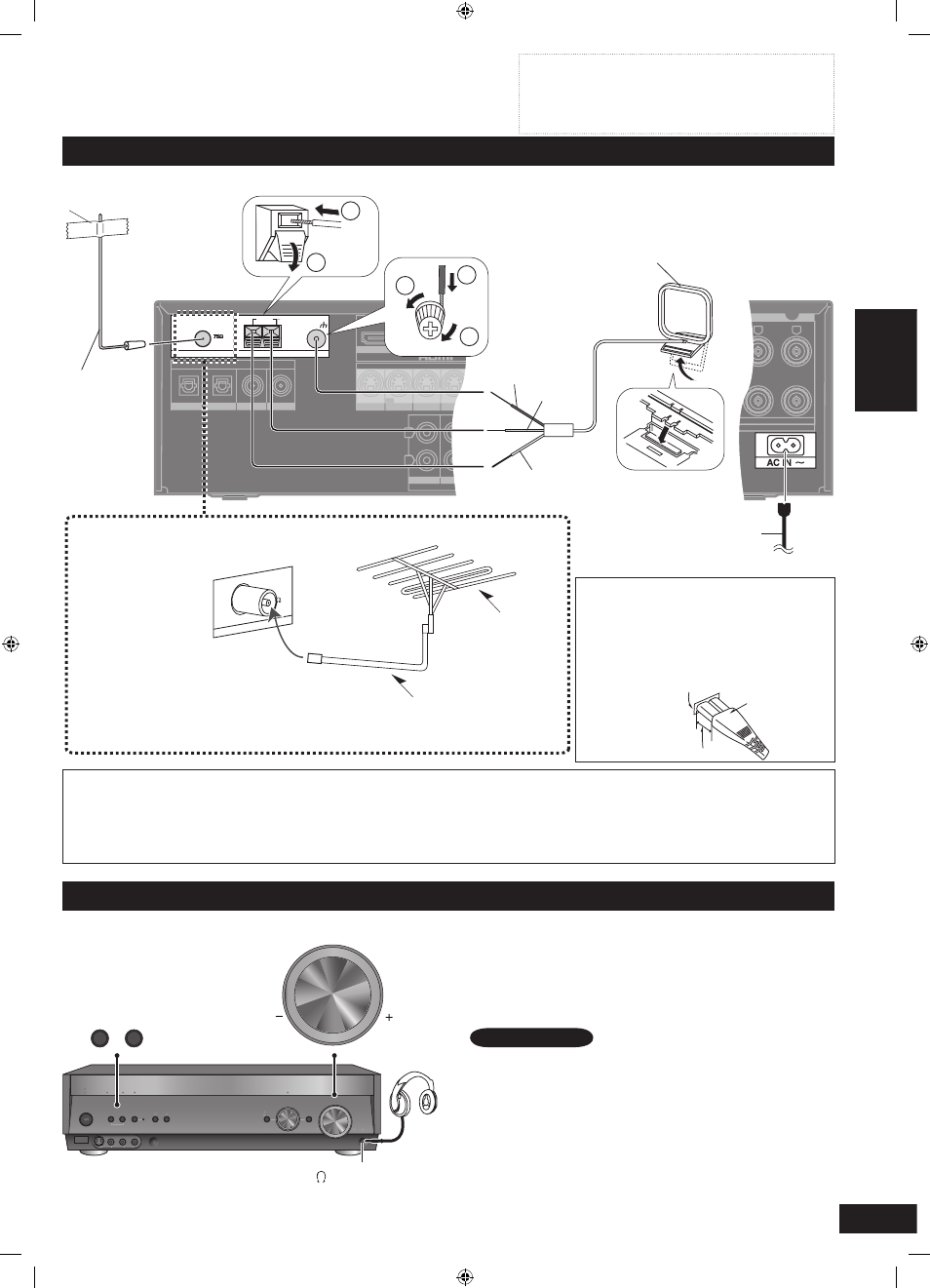

Collegamento delle antenne e del cavo di alimentazione CA
Pannello
posteriore
Nastro adesivo
Antenna
FM per
interno (in
dotazione)
Fissare l’altra
estremità
dell’antenna
nel punto
di ricezione
migliore.
Antenna AM a quadro (in dotazione)
Tenere il cavo dell’antenna lontano dal
registratore DVD, dal lettore DVD e da
altri cavi.
Nero
Rosso
Bianco
Antenna FM per
esterno (non in
dotazione)
Scollegare l’antenna
FM per interno.
L’antenna deve
essere installata
da un tecnico
qualificato.
•
•
75 Ω cavo coassiale
Antenna FM per
esterno
Utilizzo delle cuffie
Premere [SPEAKERS A] e [SPEAKERS B] per
spegnere i diffusori.
Ridurre il volume e collegare le cuffie.
Tipo di spina: 6,3 mm stereo (diametro)
3. Regolare il volume.
1.
2.
Per evitare di danneggiare l’udito, non utilizzare le cuffie per lunghi
periodi di tempo.
Lo spegnimento dei diffusori attiva automaticamente l’esecuzione
stereo e all’attivazione delle sorgenti multicanale il suono si
distribuisce (2CH MIX). (Alcuni DVD-Audio non permettono questa
operazione.)
In caso di utilizzo di ingresso DVD 6CH (
➡ pagina 20), la sorgente di
ingresso diventa “DVD” (2 canali) e il suono viene prodotto soltanto
dai diffusori anteriori.
•
•
•
Nota
AUTO SPEAKER SETUP ADVANCED DUAL AMP BI-AMP
SPEAKERS A B
AUTO DETECTOR
SURROUND
AUX SETUP MIC
MENU SETUP
RETURN
INPUT SELECTOR
ENTER
VOLUME
HDMI
TUNE
S VIDEO IN VIDEO IN L AUDIO IN R
SPEAKERS
A B
VOLUME
(presa per cuffie)
Inserimento del connettore
Anche se il connettore è inserito
perfettamente, a seconda del tipo di presa
utilizzata, la parte anteriore del connettore
potrebbe sporgere come mostrato in figura.
Tuttavia, non si verifica alcun problema
durante l’utilizzo dell’unità.
Presa di corrente
componente
6 mm circa
Connettore
Alla presa di alimentazione per uso domestico
Collegare il cavo di alimentazione CA una volta effettuato il collegamento di tutti gli altri cavi.
Il cavo di alimentazione CA in dotazione è destinato soltanto all’utilizzo con questa unità. Non utilizzarlo con altre apparecchiature.
Non utilizzare il cavo di alimentazione CA di altre apparecchiature.
Se si lascia l’unità scollegata per un periodo di tempo superiore a due settimane, vengono ripristinate tutte le impostazioni
predefinite in fabbrica. In questo caso, effettuare nuovamente l’impostazione.
•
•
•
Cavo di alimentazione CA
(in dotazione)
