– 4
12 Kruisknoppen voor het bevestigen van
de zuigbalk
13 Kruisknoppen voor het vervangen van
de zuiglippen
14 Pedaal voor het omhoog / omlaag zet-
ten van de reinigingskop
15 Vleugelmoeren voor het verstellen van
de zuigbalk
16 Hendel voor het instellen van de borste-
laandrukkracht
17 Typeplaatje
18 Zuigbalkophanging
19 Peilindicatie schoon water
20 Lade voor grof vuil (alleen BR)
21 Regelknop waterhoeveelheid
22 Accu (alleen Pack-variant)
23 Borstelwalsen (BR-variant), schijfbor-
stels (BD-variant) *
24 Reinigingskop *
25 Hoofdzekering F1
26 Hendel omlaag zetten zuigbalk
27 Deksel reservoir vuil water
28 Pluizenzeef
29 Vulopening schoonwaterreservoir
30 Schoonwaterreservoir
31 Vuilwaterreservoir
32 Doseerapparaat voor vuil water
33 Vergrendeling schoonwaterreservoir
34 Vergrendeling van het reservoir
35 Afdekking luchtkanaal (vast gemon-
teerd, verwijderen alleen door vakkun-
dig personeel)
36 2,5 l reinigingsmiddelfles *
37 Zuigslang reinigingsmiddel (alleen ver-
sie Dose)
* niet in leveringspakket
1 Sleutelschakelaar
2 Infotoets
3 Display voor de weergave van
- oplaadtoestand accu
- reinigingssnelheid
- borsteltoerental
- WDB-functie
- bedrijfsuren
- snelheid
- reinigingsmiddeldosering (alleen ver-
sie Dose)
- fabrikant
- programmaversie
4 Controlelampje (rood), brandt bij lege
accu's
5 Controlelampje (rood), brandt bij lege rei-
nigingsmiddelfles (alleen versie Dose)
6 Controlelampje (rood), brandt bij over-
belaste borstels
7 Controlelampje (groen), brandt bij wa-
tertoevoer
8 Controlelampje (groen), brandt bij zuig-
werking
9 Nood-stop-knop (door draaien ontgren-
delen)

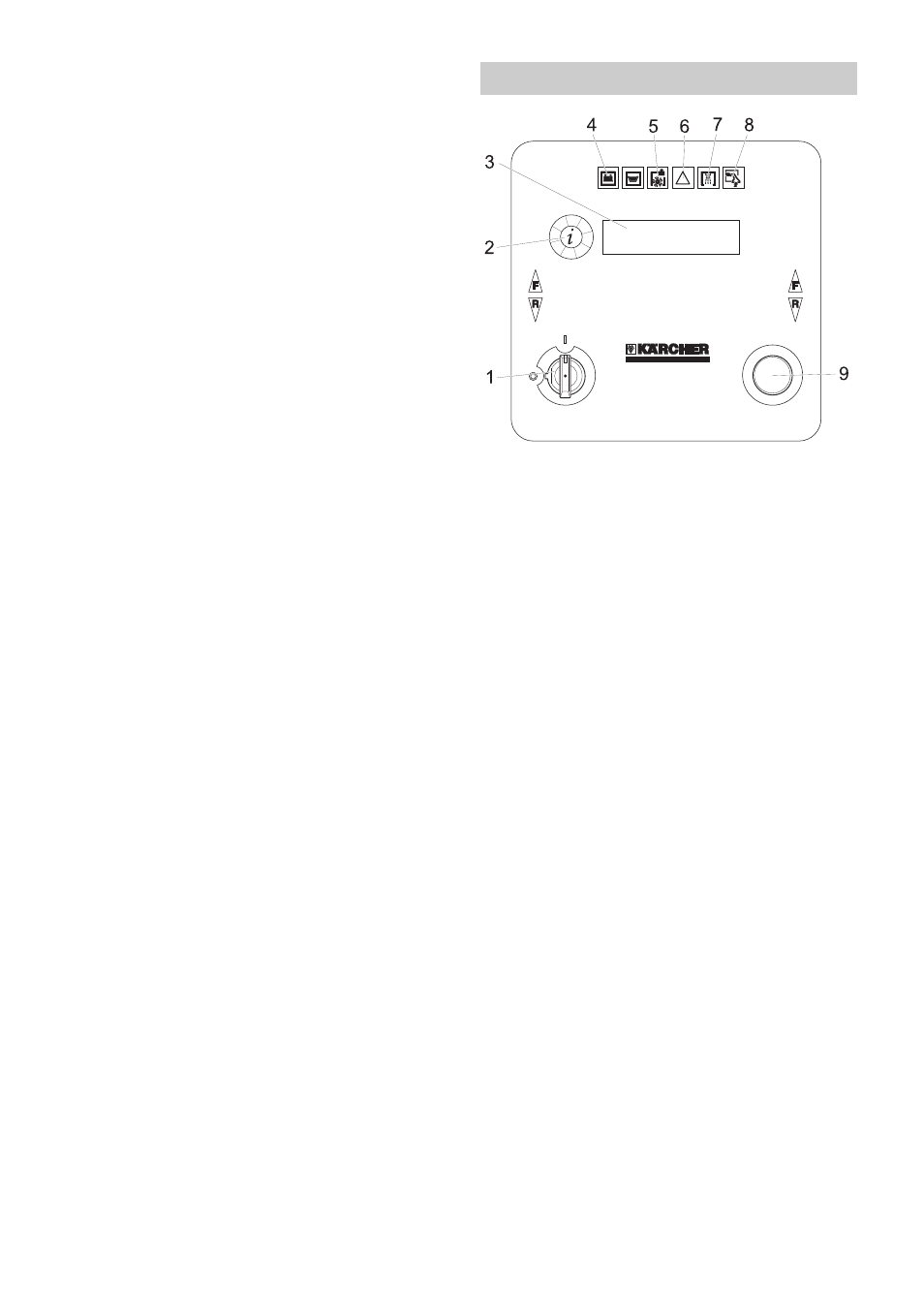

Bedieningspaneel
