– 4
12 Хрестоподібні ручки для фіксації
всмоктувальної пластини
13 Хрестоподібні ручки для заміни
всмоктувальних язичків.
14 Педаль для підйому/опускання
голівки, що чистить
15 Смушкові гайки для нахилу
всмоктувальної планки
16 Важіль для регулювання зусилля
натискання щіток
17 Заводська табличка
18 Підвіска всмоктувальної трубки
19 Покажчик рівня чистої води
20 Резервуар для великих часток бруду
(тільки в BR)
21 Регулятор об'єму води
22 Акумулятор (тільки варіант Pack)
23 Щіткові вали (варіант BR), дискові
щітки (варіант BR) *
24 Миючий вузол *
25 Головний запобіжник (F1)
26 Важіль опускання всмоктувальної
пластини
27 Кришка резервуару брудної води
28 Фільтр для затримування волокон
29 Заливний патрубок баку чистої води
30 Резервуар чистої води
31 Резервуар брудної води
32 Дозатор для брудної води
33 Затискач на резервуар чистої води
34 Фіксація резервуару
35 Кришка повітряного каналу
(установлена жорстко, знімати
дозволено тільки фахівцям).
36 Каністра на 2,5 л мийного засобу *
37 Всмоктувальний шланг для мийного
засобу (тільки версія Dose)
* не входить до комплекту постачання

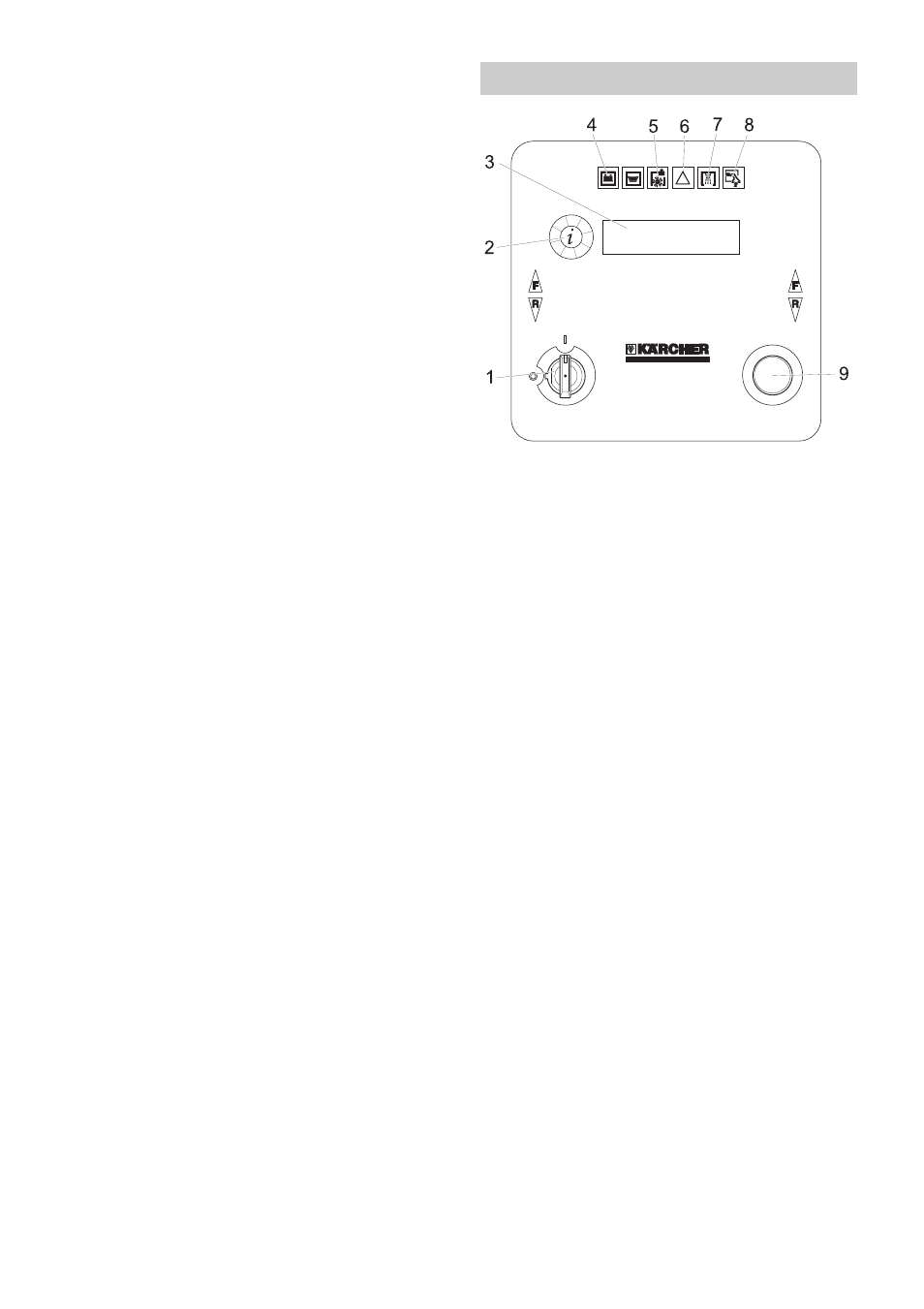

1 Замок-вимикач
2 Інформаційна кнопка
3 Дисплей для індикації
- заряду акумулятора
- швидкості чищення
- Частота обертання щітки
- функції WDB
- годин експлуатації
- швидкості
- Дозування мийного засобу (тільки
версія Dose)
- виробника
- версії програми
4 Контрольна лампа (червона)
світиться при розряді акумуляторів
5 Контрольна лампочка (червона),
загоряється при відсутності мийного
засобу в пляшці (тільки версія Dose)
6 Контрольна лампа (червона)
світиться при перевантаженні щіток
7 Контрольна лампа (зелена) світиться
при подачі води
8 Контрольна лампа (зелена) світиться
в режимі всмоктування
9 Кнопка аварійного вимкнення (для
розблокування повернути)
Панель управління
