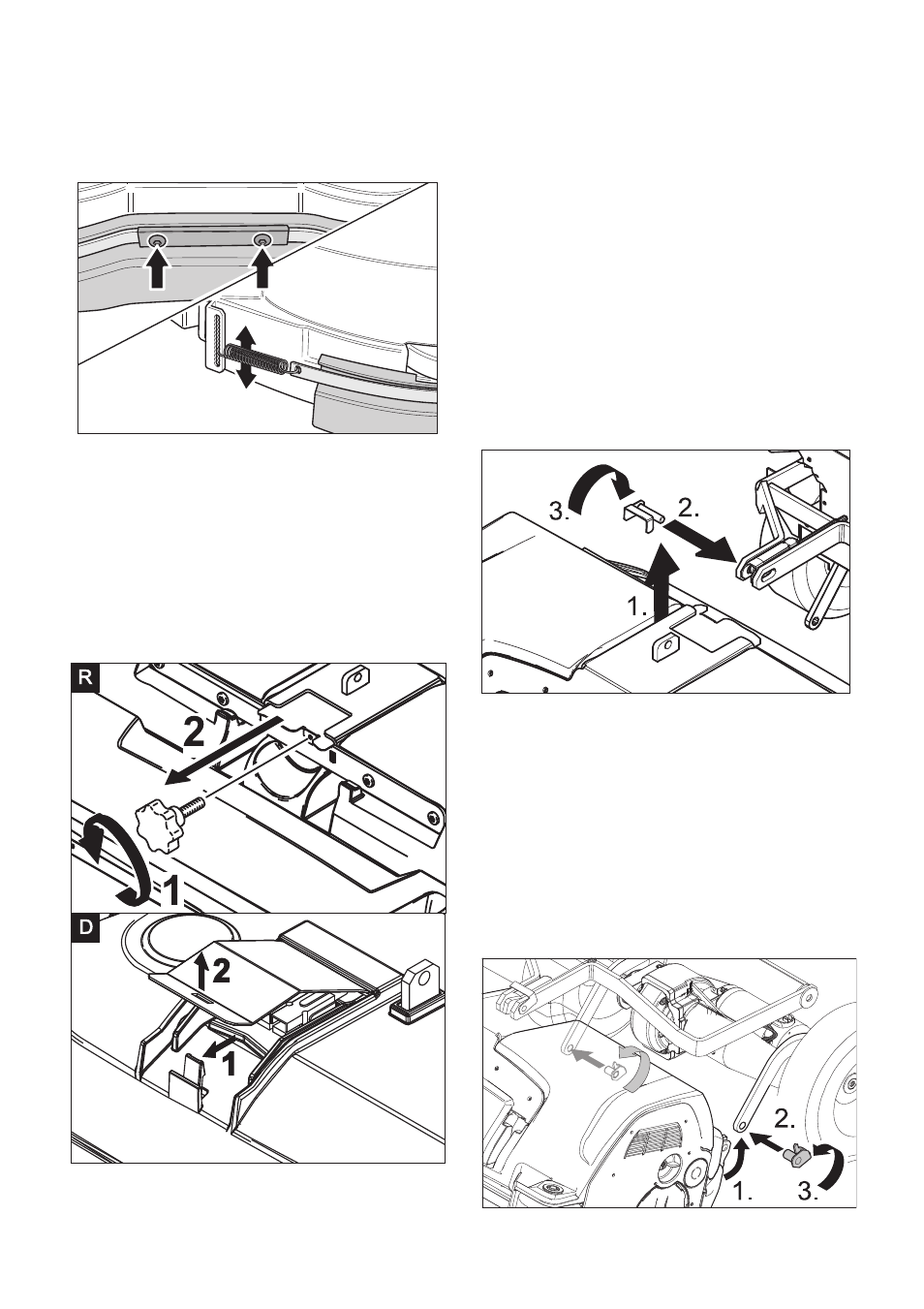

Î Maintenir le nouveau disque-brosse
sous la tête de nettoyage, pousser vers
le haut et enclencher.
Î Dévisser les deux vis.
Î Déplacer les deux ressorts de traction
dans la position souhaitée.
Î Orienter le bouclier anti-projection.
Î Visser les deux vis.
Î Desserrer la vis pour le verrouillage du
réservoir et relever le réservoir.
Î Tête de nettoyage R Dévisser la poi-
gnée-étoile et retirer le couvercle.
Î Tête de nettoyage D : Enlever le cou-
vercle sur la tête de nettoyage.
Î Poser la tête de nettoyage au centre
devant l'appareil.
Î Connecter le câble d'alimentation élec-
trique de la tête de nettoyage avec l'ap-
pareil (les mêmes couleurs doivent être
connectées les unes aux autres).
Î Tête de nettoyage R Insérer le couver-
cle et le visser fermement.
Î Tête de nettoyage D : Poser et enclen-
cher le couvercle.
Î Connecter l'accouplement de tuyau sur
la tête de nettoyage avec le flexible sur
l'appareil.
Î Mettre la languette en place au centre
de la tête de nettoyage entre les four-
chettes dans le levier.
Î Oriente le levier sur la pédale pour le-
ver/abaisser de telle manière que les
alésages dans le levier et la tête de net-
toyage correspondent.
Î Enficher la goupille de maintien à tra-
vers les alésages et basculer la tôle de
fixation vers le bas.
Régler le bouclier anti-projection.
Monter une tête de nettoyage
