12 Chwyty krzyżowe do zamocowania
belki ssącej
13 Chwyty krzyżowe do wymiany listew
gumowych
14 Pedał do podnoszenia/opuszczania
głowicy czyszczącej
15 Nakrętki motylkowe do pochylenia belki
ssącej
16 Dźwignia do ustawiania siły nacisku
szczotek
17 Tabliczka identyfikacyjna
18 Uchwyt belki ssącej
19 Wskazanie poziomu czystej wody
20 Zbiornik śmieci (tylko wersja BR)
21 Przycisk regulujący ilość wody
22 Akumulator (tylko wariant Pack-
Variante)
23 Szczotki (wariant BR), szczotki
tarczowe (wariant BD) *
24 Głowica czyszcząca *
25 Główny bezpiecznik F1
26 Dźwignia opuszczania belki ssącej
27 Pokrywa zbiornika brudnej wody
28 Sito
29 Króciec wlewu w zbiorniku czystej wody
30 Zbirnik czystej wody
31 Zbiornik brudnej wody
32 Urządzenie dozujące do brudnej wody
33 Zamknięcie zbiornika czystej wody
34 Blokada zbiornika
35 Pokrywa kanału powietrza
(zamocowana na stałe, zdejmowana
tylko przez wykwalifikowany personel)
36 2,5 l kanister na środek czyszczący *
37 Wężyk do zasysania środek
czyszczący (tylko wersja Dose)
* Elementy nieobjęte zakresem dostawy

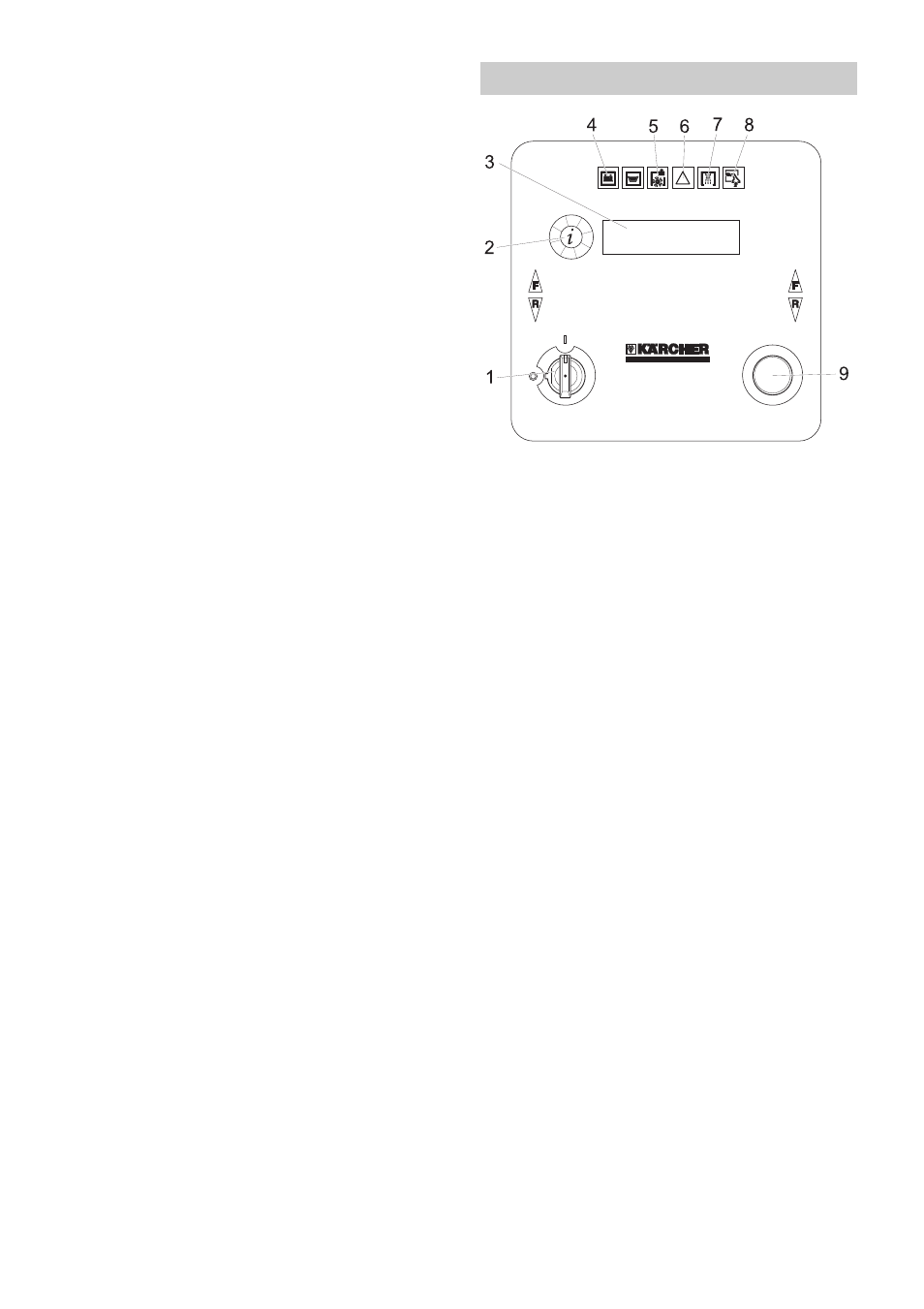

1 Stacyjka
2 Przycisk informacyjny
3 Wyświetlacz ze wskazaniem
- stanu naładowania akumulatorów
- prędkości czyszczenia
- liczby obrotów szczotki
- funkcji WDB
- godzin pracy
- prędkości
- Dozownik środka czyszczącego (tylko
wersja Dose)
- producenta
- wersji programu
4 Lampka kontrolna (czerwona), zapala
się, gdy akumulatory są wyczerpane
5 Kontrolka (czerwona) świeci się przy
pustym kanistrze na środek czyszczący
(tylko wersja Dose)
6 Lampka konrtolna (czerwona), zapala
się, gdy szczotki są nadmiernie
obciążone
7 Lampka kontrolna (zielona), zapala się
podczas dopływu wody
8 Lampka kontrolna (zielona), zapala się
podczas trybu saania
9 Wyłącznik awaryjny (odblokować
poprzez jego obrót)
pulpit sterowniczy
