– 4
12 Krusteniskie rokturi sūkšanas stieņa
nostiprināšanai
13 Krusteniskie rokturi sūkšanas mēlīšu
nomaiņai
14 Pedālis tīrīšanas galviņas pacelšanai/
nolaišanai
15 Uzgriežņi sūkšanas stieņa noliekšanai
16 Svira suku piespiešanas spēka
regulēšanai
17 Ražotājfirmas datu plāksnīte
18 Sūkšanas stieņa iekare
19 Tīrā ūdens uzpildes līmeņa indikācija
20 Lielo netīrumu tvertne (tikai BR)
21 Ūdens daudzuma regulēšanas poga
22 Baterija (tikai Pack variantam)
23 Suku veltņi (BR variants), diskveida
sukas (BD variants) *
24 Tīrīšanas galviņa *
25 Galvenais drošinātājs F1
26 Sūkšanas stieņa nolaišanas svira
27 Netīrā ūdens tvertnes vāks
28 Šķiedru filtrs
29 Tīrā ūdens tvertnes uzpildīšanas
uzgalis
30 Tīrā ūdens tvertne
31 Netīrā ūdens tvertne
32 Netīrā ūdens dozētājs
33 Tīrā ūdens tvertnes noslēgs
34 Tvertnes noslēgs
35 Gaisa kanāla pārsegs (cieši
piemontēts, noņemt var tikai
speciālists)
36 2,5 l tīrīšanas līdzekļa pudele *
37 Tīrīšanas līdzekļa sūkšanas šļūtene
(tikai Dose variantam)
* neietilpst piegādes komplektā

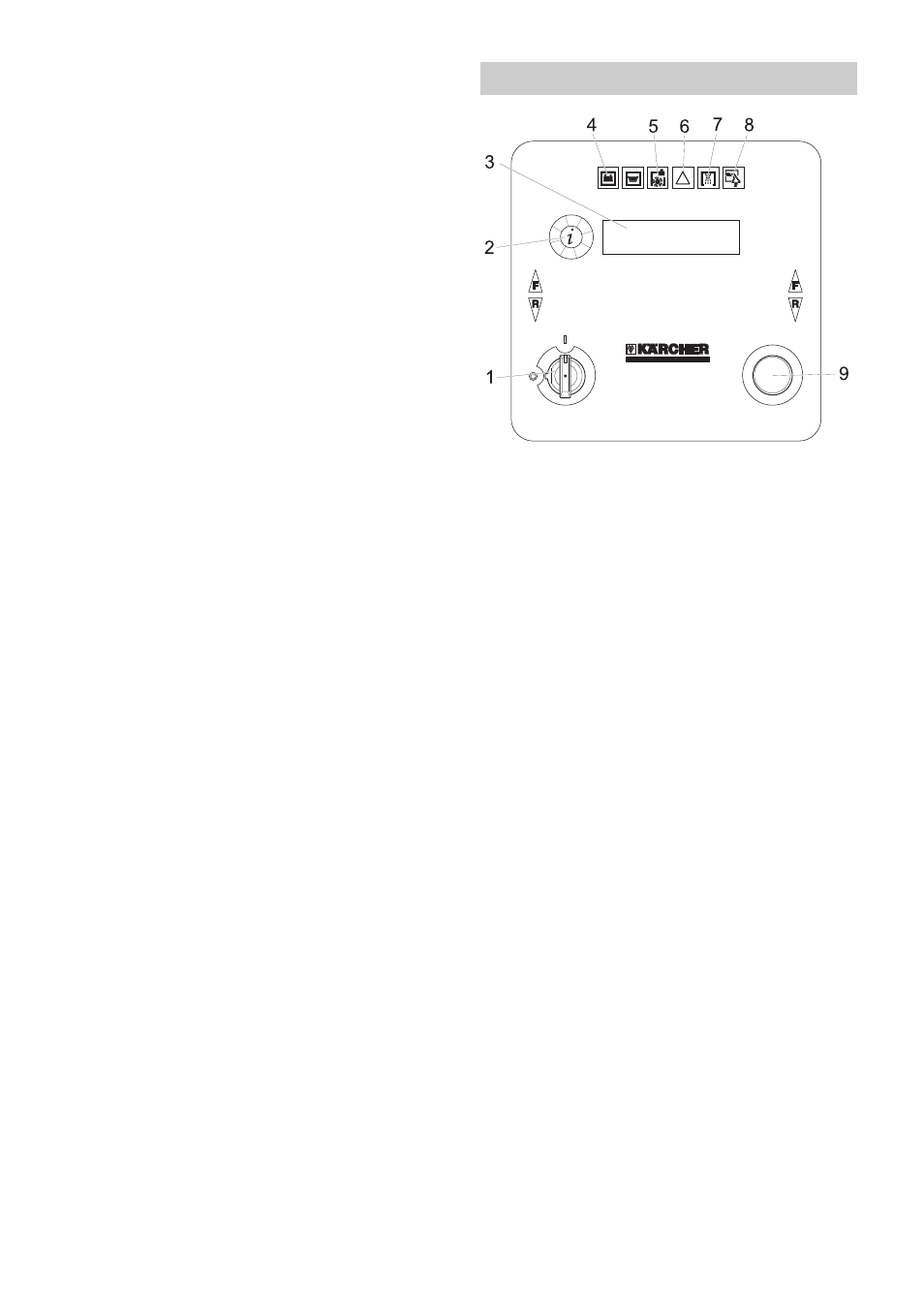

1 Slēdzis ar atslēgu
2 Informācijas taustiņš
3 Displejs, lai parādītu
- bateriju stāvokli
- tīrīšanas ātrumu
- suku apgriezienu skaitu
- WDB funkciju
- darba stundas
- ātrumu
- Tīrīšanas līdzekļa dozētājs (tikai Dose
variantam)
- ražotāju
- programmas versiju
4 Kontrollampiņa (sarkana), deg, ja
tukšas baterijas
5 Kontrollampiņa (sarkana), deg, ja tukša
tīrīšanas līdzekļa pudele (tikai Dose
variantam)
6 Kontrollampiņa (sarkana), deg, ja
pārslogotas sukas
7 Kontrollampiņa (zaļa), deg, ja notiek
ūdens padeve
8 Kontrollampiņa (zaļa), deg, ja notiek
sūkšana
9 Avārijas slēdzis (atbloķē pagriežot)
Vadības pults
