12 Mango en cruz para fijar la barra de aspira-
ción
13 Mango en cruz para cambiar los labios de
aspiración
14 Pedal para elevar/bajar el cabezal de lim-
pieza
15 Tuercas de mariposa para inclinar la barra
de aspiración
16 Palanca para ajustar la presión de apriete
de los cepillos
17 placa de características
18 Soporte para barra de aspiración
19 Indicador de nivel de agua limpia
20 Depósito de partículas gruesas (sólo BR)
21 Botón regulador del caudal de agua
22 Batería (sólo la variante Pack)
23 Cepillos cilíndricos (variante BR) Escobillas
de disco (variante BD) *
24 Cabezal limpiador *
25 Fusible principal F1
26 Palanca de bajada de la barra de aspira-
ción
27 Tapa del depósito de agua sucia
28 filtro de pelusas
29 Tubo de alimentación de depósito de agua
limpia
30 Depósito de agua limpia
31 depósito de agua sucia
32 Dispositivo de dosificación para agua sucia
33 Cierre del depósito de agua limpia
34 Bloqueo del depósito
35 Cubierta del canal de aire (está montada fi-
ja, sólo la puede quitar el personal técnico)
36 Frasco de producto de limpieza de 2,5 l *
37 Manguera de aspiración de detergente (só-
lo el modelo Dose)
* no incluido en el volumen de suministro
1 Interruptor de llave
2 Botón de información
3 Pantalla para la indicación de
- estado de la batería
- Velocidad de limpieza
- nº de rotaciones de los cepillos
- función WDB
- horas de servicio
- velocidad
- Dosificación de detergente (sólo el
modelo Dose)
- fabricante
- versión del programa
4 Piloto de control (rojo), se enciende si
las baterías están vacías
5 Piloto de control (rojo), se enciende si el
frasco de producto de limpieza está va-
cío (sólo el modelo Dose)
6 Piloto de control (rojo), se enciende si
los cepillos están sobrecargados
7 Piloto de control (verde), se enciende
durante la alimentación de agua
8 Piloto de control (verde), se enciende
durante el servicio de aspiración
9 Pulsador de parada de emergencia (se
desbloquea girándolo)

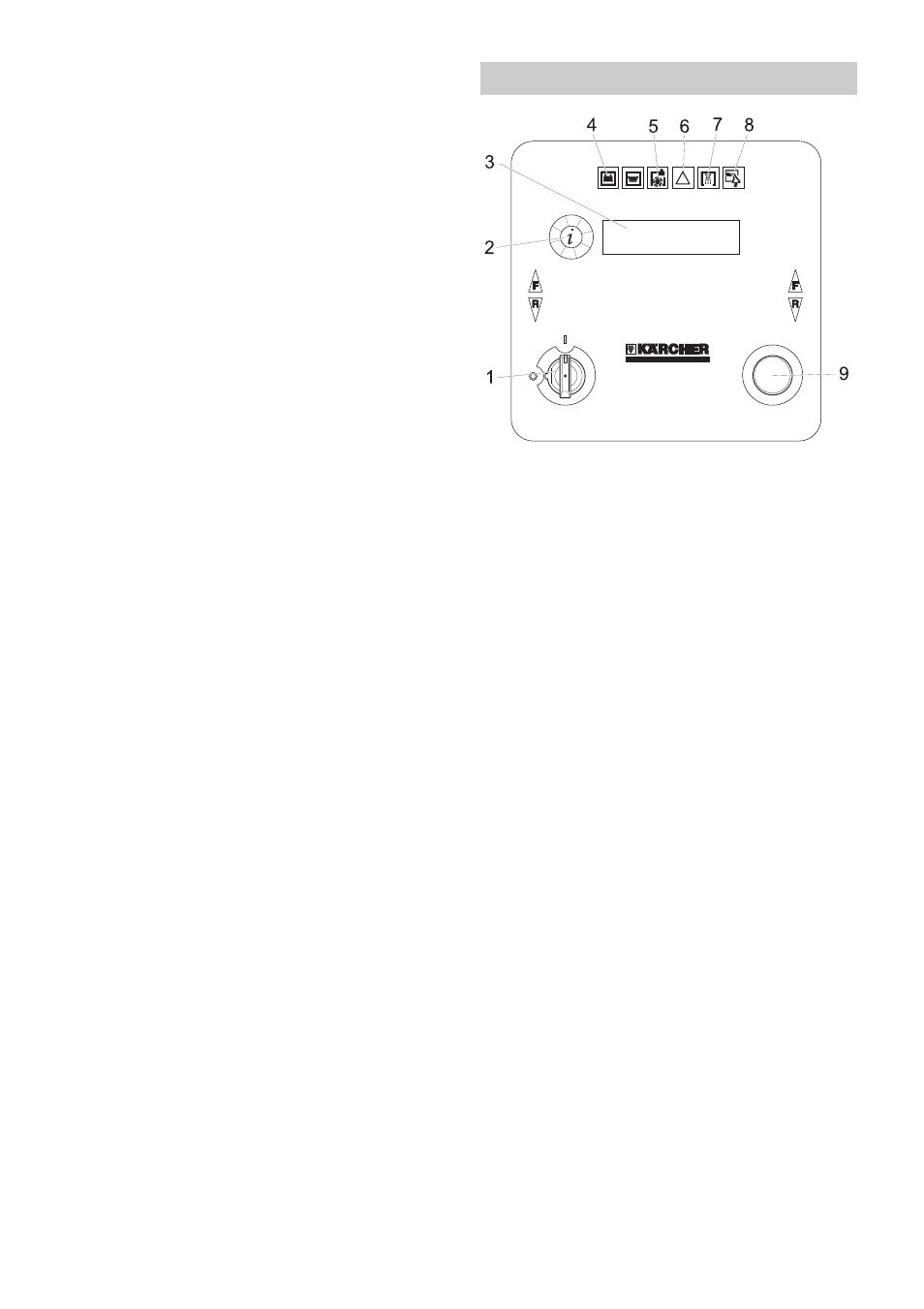

Pupitre de mando
