Page 6
– 4
12 Kreuzgriffe zum Befestigen des Saug-
balkens
13 Kreuzgriffe zum Austauschen der
Sauglippen
14 Pedal zum Anheben/Absenken des
Reinigungskopfes
15 Flügelmuttern zum Neigen des Saug-
balkens
16 Hebel zum Einstellen des Bürsten-An-
pressdrucks
17 Typenschild
18 Saugbalkenaufhängung
19 Füllstandsanzeige Frischwasser
20 Grobschmutzbehälter (nur BR)
21 Regulierknopf Wassermenge
22 Batterie (nur Pack-Variante)
23 Bürstenwalzen (BR-Variante), Schei-
benbürsten (BD-Variante) *
24 Reinigungskopf *
25 Hauptsicherung F1
26 Hebel Saugbalkenabsenkung
27 Deckel Schmutzwassertank
28 Flusensieb
29 Einfüllstutzen Frischwassertank
30 Frischwassertank
31 Schmutzwassertank
32 Dosiereinrichtung für Schmutzwasser
33 Verschluss Frischwassertank
34 Verriegelung des Tanks
35 Abdeckung Luftkanal (fest montiert,
Entfernung nur durch Fachpersonal)
36 2,5 l Reinigungsmittelflasche *
37 Saugschlauch Reinigungsmittel (nur
Version Dose)
* nicht im Lieferumfang

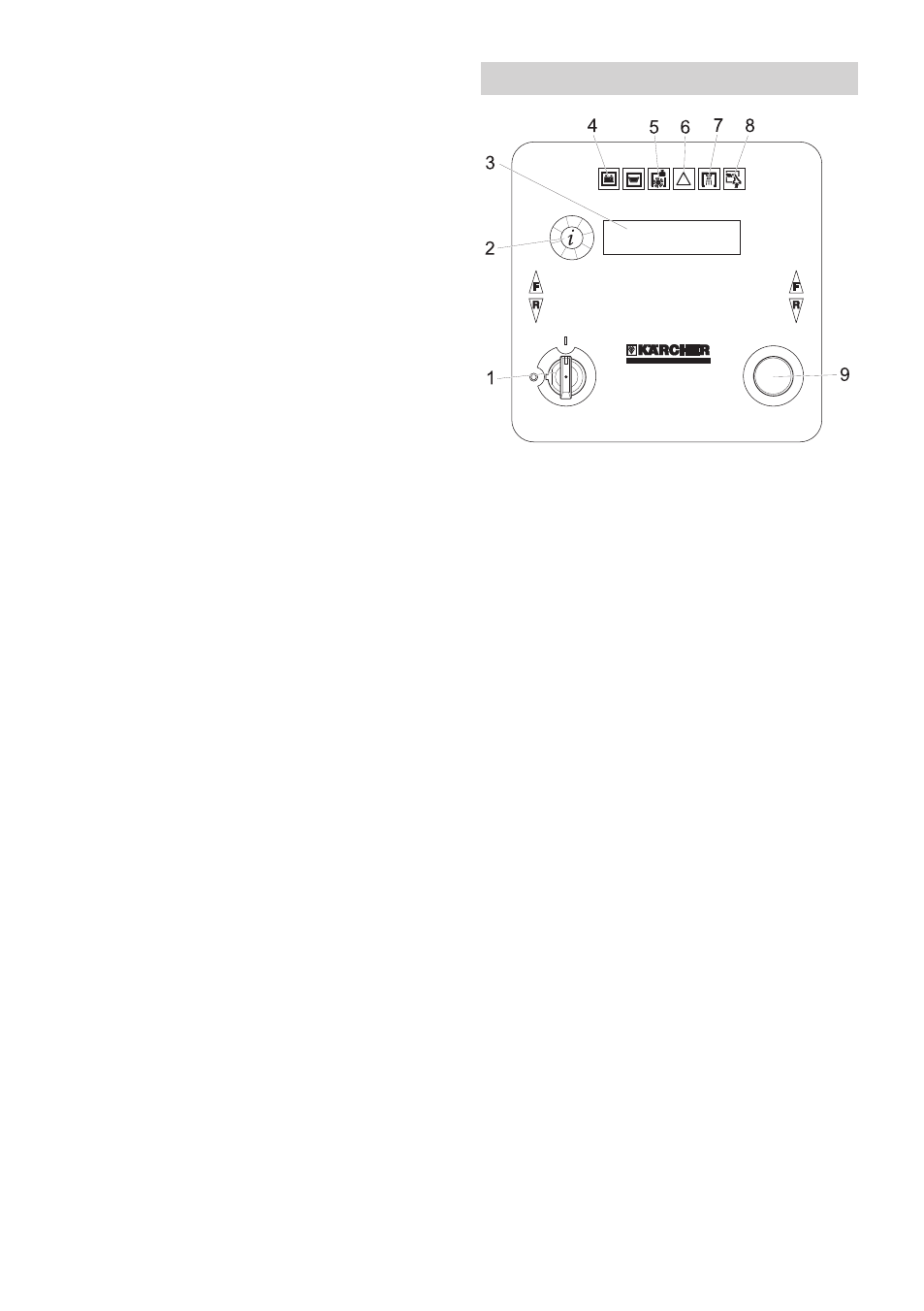

1 Schlüsselschalter
2 Infobutton
3 Display zur Anzeige von
- Batteriezustand
- Reinigungsgeschwindigkeit
- Bürstendrehzahl
- WDB-Funktion
- Betriebsstunden
- Geschwindigkeit
- Reinigungsmitteldosierung (nur Versi-
on Dose)
- Hersteller
- Programmversion
4 Kontrolllampe (rot), leuchtet bei leeren
Batterien
5 Kontrolllampe (rot), leuchtet bei leerer
Reinigungsmittelflasche (nur Version
Dose)
6 Kontrollleuchte (rot), leuchtet bei über-
lasteten Bürsten
7 Kontrolllampe (grün), leuchtet bei Was-
serzugabe
8 Kontrolllampe (grün), leuchtet bei
Saugbetrieb
9 Not-Aus-Taster (durch Drehen entrie-
geln)
Bedienpult
6
DE
