13 Križni držači za zamjenu usisnih gumica
14 Papučica za podizanje/spuštanje bloka
čistača
15 Leptir matice za naginjanje usisne konzole
16 Poluga za ugađanje tlaka nalijeganja četki
17 Označna pločica
18 Ovjes usisne konzole
19 Pokazivač napunjenosti spremnika svježe
vode
20 Spremnik za grubu prljavštinu (samo BR)
21 Gumb za regulaciju količine vode
22 Akumulator (samo izvedba Pack)
23 Valjkasta četka (izvedba BR), pločaste
četke (izvedba BD) *
24 Blok čistača *
25 Glavni osigurač F1
26 Poluga za spuštanje usisne konzole
27 Poklopac spremnika prljave vode
28 Mrežica za skupljanje vlakana
29 Nastavak za punjenje spremnika svježe
vode
30 Spremnik svježe vode
31 Spremnik prljave vode
32 Dozator za prljavu vodu
33 Zatvarač spremnika svježe vode
34 Zapor spremnika
35 Poklopac zračnog kanala (fiksno
montiran, smije ga ukloniti samo
stručno osoblje)
36 Boca sa sredstvom za pranje od 2,5 l *
37 Usisno crijevo sredstva za pranje
(samo izvedba Dose)
* nije u opsegu isporuke

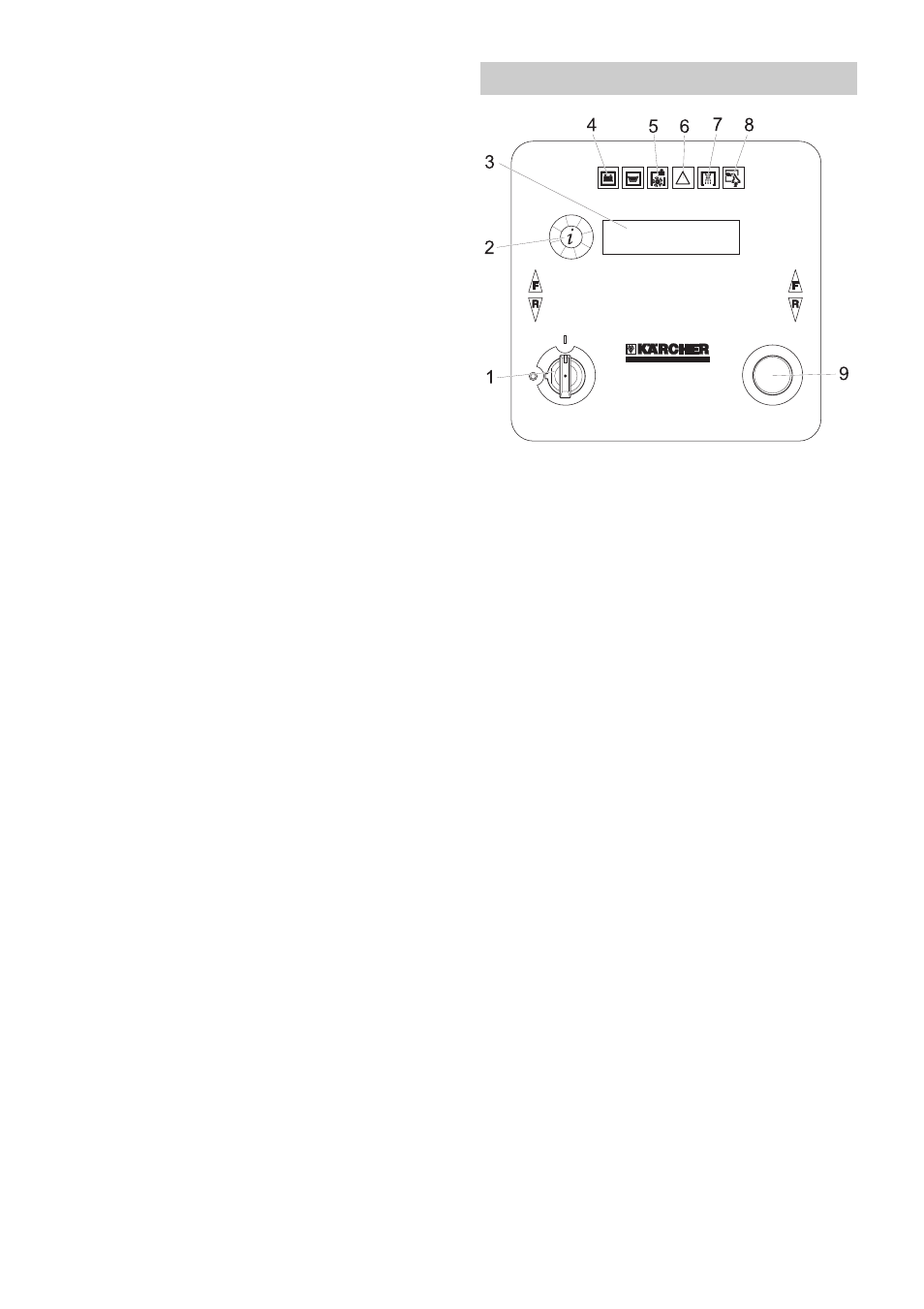

1 Prekidač s ključem
2 Gumb za poziv informacija
3 Prikaz sljedećih podataka na zaslonu
- Napunjenost akumulatora
- Brzina čišćenja
- Broj okretaja četki
- WDB Funkcija
- Sati rada
- Brzina
- Doziranje sredstva za pranje (samo
izvedba Dose)
- Proizvođač
- Inačica programa
4 Crveni indikator, svijetli kada su
akumulatori ispražnjeni
5 Crveni indikator svijetli kada je boca sa
sredstvom za pranje prazna (samo
izvedba Dose)
6 Crveni indikator, svijetli kada su četke
preopterećene
7 Zeleni indikator, svijetli pri dodavanju
vode
8 Zeleni indikator, svijetli tijekom
usisavanja
9 Prekidač za isključenje u nuždi
(deblokira se okretanjem)
Komandni pult
