Karcher B 60 W Bp Pack - Manual (Page 115)

– 13
Î Elevar el cabezal limpiador.
Î Pisar hacia abajo el pedal de cambio de
cepillos más allá del punto de resistencia.
Î Sacar el cepillo de disco lateralmente
de debajo del cabezal de limpieza.
Î Mantener el nuevo cepillo de disco bajo
el cabezal de limpieza, apretar hacia
arriba y encajar.

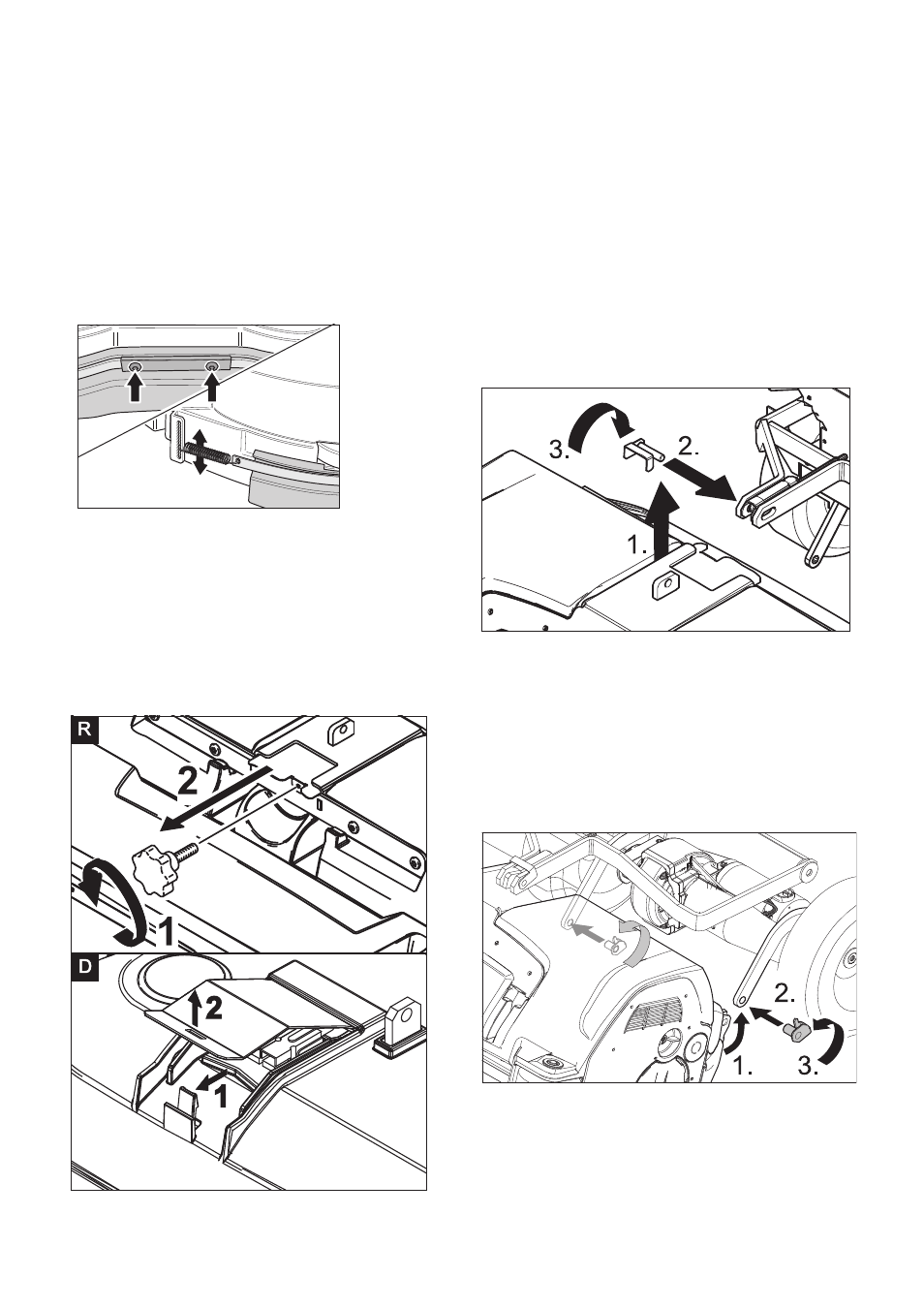

Î Aflojar ambos tornillos.
Î Deslizar ambos resortes de tracción a
la posición deseada.
Î Orientar la protección contra salpicaduras.
Î Ajustar ambos tornillos.
Î Afloje el tornillo de bloqueo del depósito
y haga que éste bascule hacia arriba.
Î R-cabezal de limpieza: Desenroscar el
asa de estrella y extraer la tapa.
Î D-cabezal de limpieza: Extraer la tapa
del cabezal de limpieza.
Î Colocar el cabezal de limpieza en el
centro delante del aparato.
Î Conectar el cable de alimentación del
cabezal de limpieza con el aparato (de-
ben coincidir los mismos colores).
Î R-cabezal de limpieza: Insertar la tapa
y atornillar.
Î D-cabezal de limpieza: Coloque la tapa
y encaje.
Î Unir el acoplamiento del cabezal de lim-
pieza con la manguera del aparato
Î Colocar la lengüeta del medio del cabe-
zal de limpieza en la horquilla de la pa-
lanca.
Î Así la palanca ajusta en el pedal de su-
bir/bajar de modo que los orificios coin-
dicen en la palanca y el cabezal de
limpieza.
Î Meter el perno de anclaje por los orifi-
cios y bajar la chapa de seguridad.
Î Colocar la biela de empuje en el sopor-
te del cabezal de limpieza.
Î Insertar el pin de soporte desde la dere-
cha a través de los orificios y girar hacia
abajo la chapa de seguridad.
Î Repetir el proceso con la biela de em-
puje del lado contrario.
Recambio de las escobillas de disco
Ajustar el protector antisalpicaduras.
Montar el cabezal de limpieza
115 ES
