– 4
12 Križna držala za pritrditev sesalnega
nosilca
13 Križni ročaji za zamenjavo sesalnih
nastavkov
14 Pedal za dviganje/spuščanje čistilne
glave
15 Krilate matice za nagib sesalnega
nosilca
16 Ročica za nastavitev pritisnega tlaka
krtač
17 Tipska tablica
18 Obešenje sesalnega nosilca
19 Indikator stanja napolnjenosti s svežo
vodo
20 Posoda za grobo umazanijo (le BR)
21 Gumb za reguliranje količine vode
22 Baterija (le Pack varianta)
23 Krtačni valji (BR varianta), Kolutne
krtače (BD varianta) *
24 Čistilna glava *
25 Glavna varovalka F1
26 Vzvod za znižanje sesalnega nosilca
27 Pokrov rezervoarja za umazano vodo
28 Sito za puh
29 Polnilni nastavek rezervoarja za svežo
vodo
30 Rezervoar za svežo vodo
31 Rezervoar za umazano vodo
32 Dozirna priprava za umazano vodo
33 Zapiralo rezervoarja za svežo vodo
34 Zapah rezervoarja
35 Pokrov zračnega kanala (trdno
montiran, odstranitev le s strani
strokovnega osebja)
36 2,5 l Steklenica s čistilnim sredstvom *
37 Gibka sesalna cev za čistilno sredstvo
(le verzija Dose)
* ni del dobavnega obsega

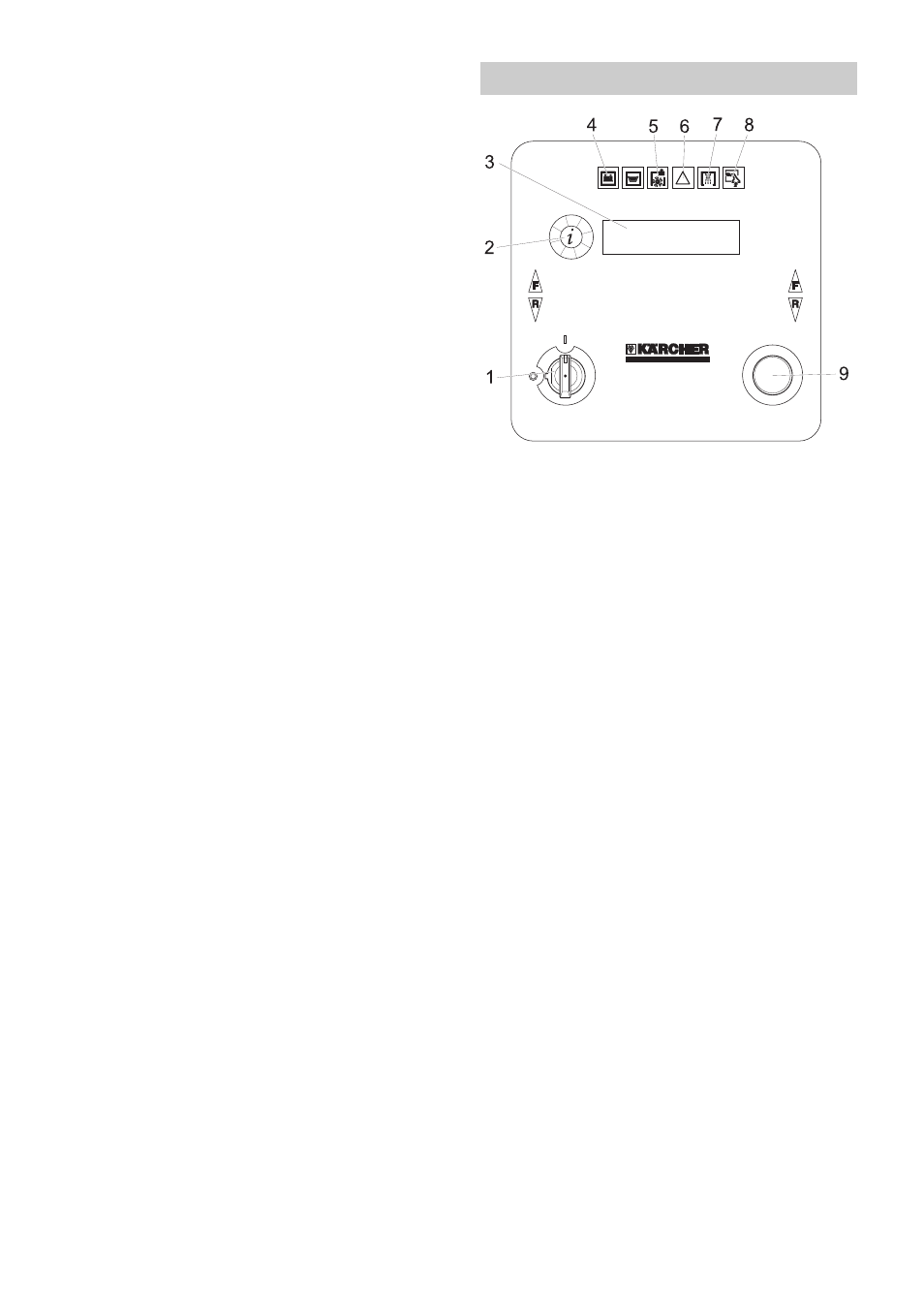

1 Ključno stikalo
2 Informacijski gumb
3 Zaslon za prikazovanje
- stanja baterije
- hitrosti čiščenja
- števila obratov krtač
- WDB-funkcije
- delovnih ur
- hitrosti
- Doziranje čistilnega sredstva (le
verzija Dose)
- proizvajalca
- programske različice
4 Kontrolna luč (rdeča), sveti pri praznih
baterijah
5 Kontrolna luč (rdeča), sveti pri prazni
steklenici s čistilnim sredstvom (le
verzija Dose)
6 Kontrolna luč (rdeča), sveti pri
preobremenjenih krtačah
7 Kontrolna luč (zelena), se prižge pri
dodajanju vode
8 Kontrolna luč (zelena), se prižge pri
sesalnem obratovanju
9 Tipka za izklop v sili (deblokirajte z
obračanjem)
Upravljalni pult
329 SL
