– 4
12 Krížové rukoväte na upevnenie sacieho
nadstavca
13 Krížové držiaky na výmenu sacích
stierok
14 Pedál na zdvihnutie/spustenie čistiacej
hlavy
15 Krídlové matice na naklonenie sacieho
nadstavca
16 Páka na nastavenie prítlaku kief
17 Výrobný štítok
18 Zavesenie nasávacieho nadstavca
19 Zobrazenie stavu naplnenia čistou
vodou
20 Nádrž na hrubé nečistoty (iba BR)
21 Regulačná hlava množstva vody
22 Batéria (len variant Pack)
23 Valcové kefy (variant BR), kotúčové
kefy (variant BD) *
24 Čistiaca hlava *
25 Hlavná poistka F1
26 Páka spustenia sacej nadstavby
27 Kryt nádrže znečistenej vody
28 Filtračné sito
29 Plniace hrdlo nádrže na čistú vodu
30 Nádrž na čistú vodu
31 Nádrž znečistenej vody
32 Dávkovacie zariadenie na znečistenú
vodu
33 Uzáver nádrže na čistú vodu
34 Uzavretie nádrže
35 Kryt vzduchového kanálu (pevne
namontovaný, vzdialenosť len
odborným personálom)
36 2,5 l Fľaša s čistiacim prostriedkom *
37 Nasávacia hadica na čistiaci
prostriedok (len variant Dose)
* nie je v rozsahu dodávky

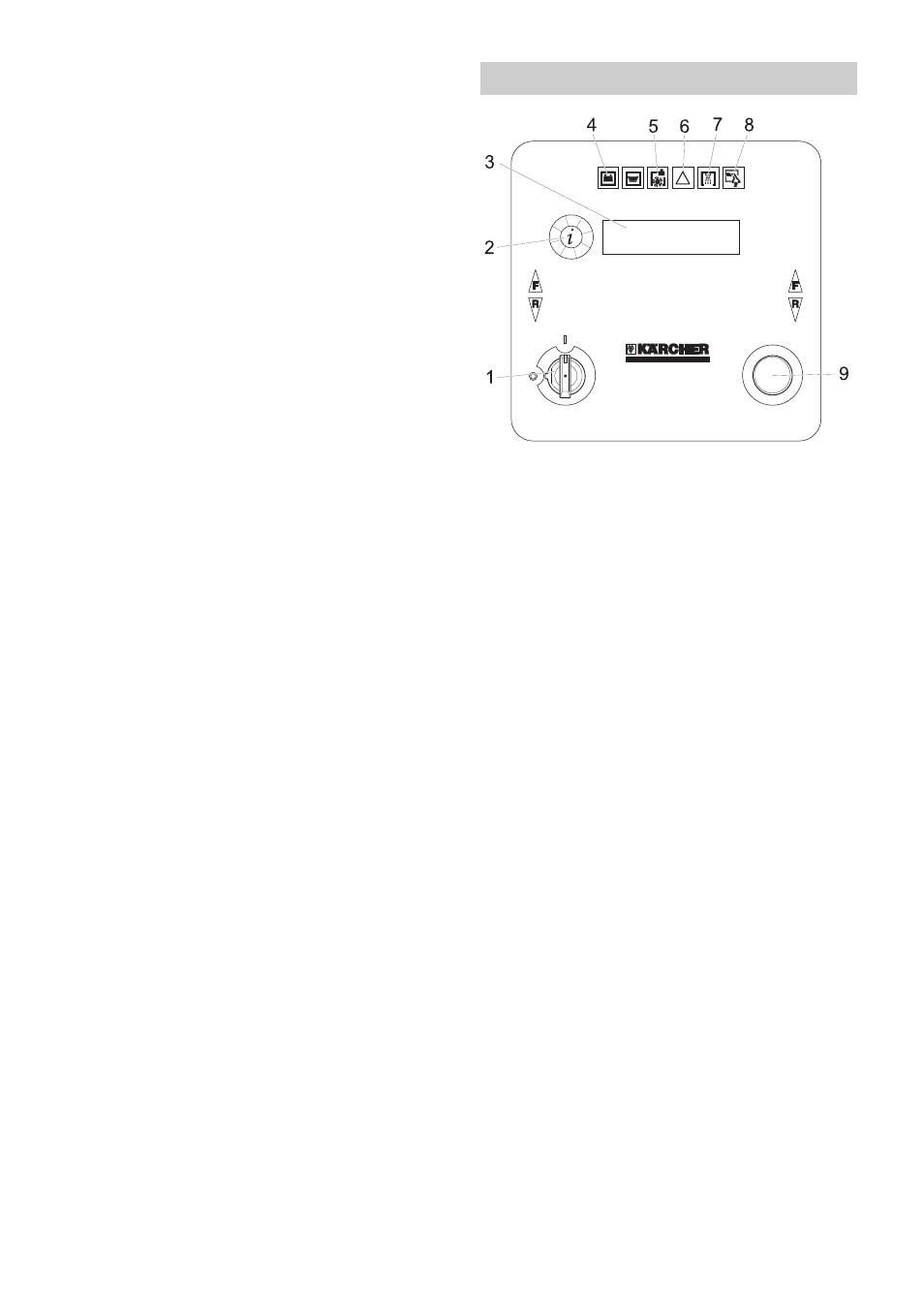

1 Kľúčikový vypínač
2 Informačné tlačidlo
3 Displej na zobrazenie
- stavu batérie
- rýchlosti čistenia
- otáčok kefy
- funkcie WDB
- prevádzkových hodín
- rýchlosti
- Dávkovanie čistiaceho prostriedku
(len variant Dose)
- výrobcu
- verzie programu
4 Kontrolka (červená) svieti, ak sú batérie
vybité
5 Kontrolka (červená) svieti, ak je fľaša
na čistiaci prostriedok prázdna (len u
verzie Dose)
6 Kontrolka (červená) svieti, ak sú kefy
preťažené
7 Kontrolka (zelená) svieti, ak sa pridáva
voda
8 Kontrolka (zelená) svieti, ak sa vysáva
9 Tlačidlo núdzového vypnutia
(odblokovať otočením)
Ovládací panel
