– 4
12 Dadi ad alette per il fissaggio della bar-
ra di aspirazione
13 Dadi ad alette per la sostituzione dei
labbri di aspirazione
14 Pedale per il sollevamento/l’abbassa-
mento della testa di pulizia
15 Dadi ad alette per l'inclinazione della
barra di aspirazione
16 Leva per la regolazione della pressione
di contatto delle spazzole
17 Targhetta
18 Aggancio per la barra di aspirazione
19 Indicatore di livello acqua pulita
20 Contenitore dello sporco grossolano
(solo BR)
21 Pulsante di regolazione della quantità
d'acqua
22 Batteria (solo variante Pack)
23 Rulli delle spazzole (solo variante BR),
spazzole a disco (variante BD) *
24 Testa di pulizia *
25 Fusibile principale F1
26 Leva abbassamento barra di aspirazione
27 Coperchio serbatoio acqua sporca
28 Filtro pelucchi
29 Bocchettone di riempimento serbatoio
acqua pulita
30 Serbatoio acqua pulita
31 Serbatoio acqua sporca
32 Dispositivo di dosaggio per l’acqua
sporca
33 Chiusura serbatoio acqua pulita
34 Dispositivo di blocco del serbatoio
35 Copertura del condotto di aerazione (la
rimozione può avvenire soltanto da par-
te di personale specializzato)
36 2,5 l detergente in bottiglia *
37 Tubo flessibile di aspirazione per deter-
gente (solo versione Dose)
* non in dotazione

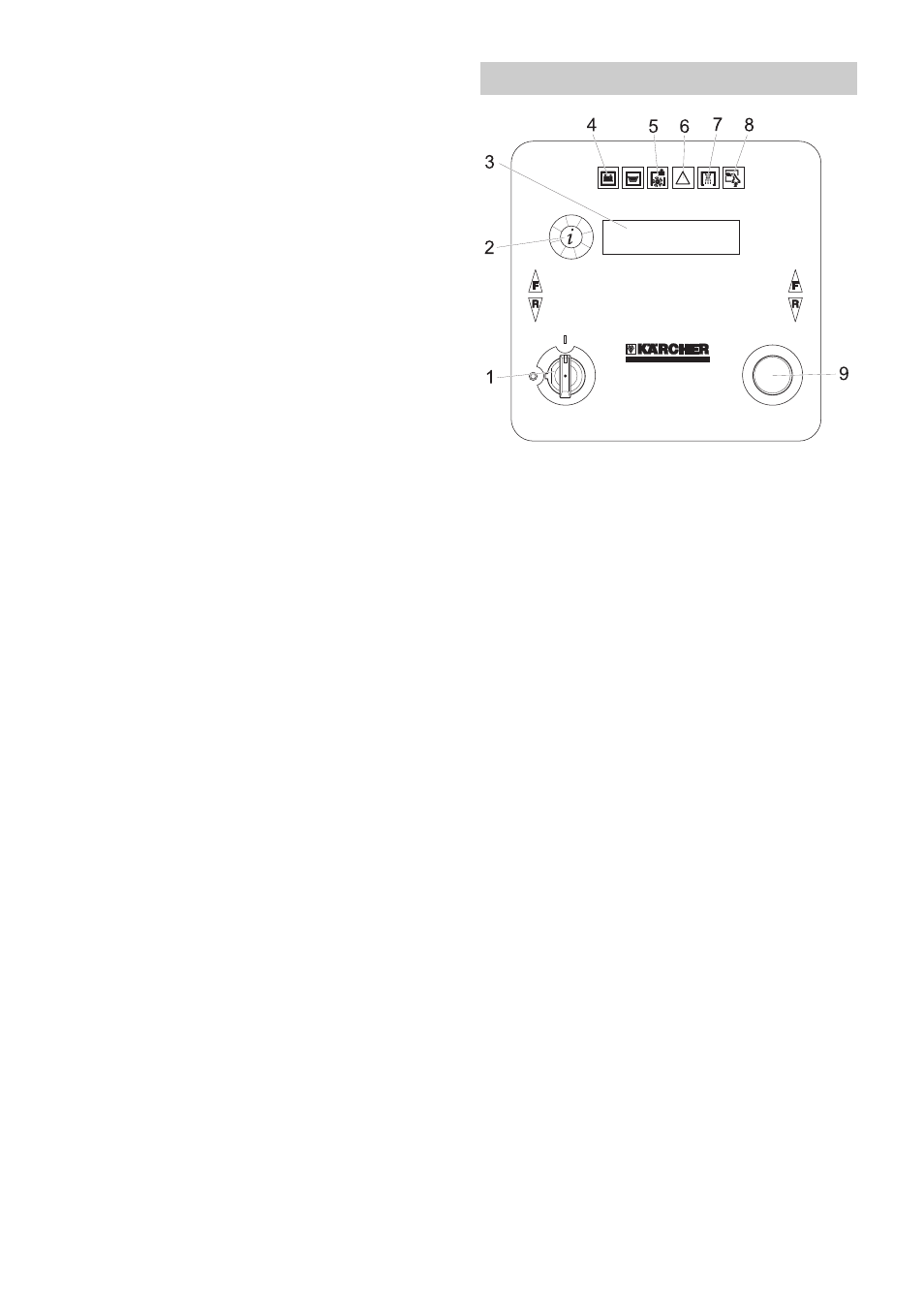

1 Interruttore a chiave
2 Pulsante Info (Infobutton)
3 Display per la visualizzazione delle se-
guenti funzioni:
- stato della batteria
- velocità di lavaggio
- numero di giri della spazzola
- funzione WDB
- ore di esercizio
- velocità
- Dosaggio del detergente (solo versio-
ne Dose)
- produttore
- versione del programma
4 La spia luminosa (rossa) si illumina in
caso di batterie scariche
5 La spia luminosa (rossa) si illumina
quando la bottiglia del detergente è
vuota (solo versione Dose)
6 La spia luminosa (rossa) si illumina in
caso di spazzole sovraccariche
7 La spia luminosa (verde) si accende al
riempimento con acqua
8 La spia luminosa (verde) si accende
quando l'apparecchio si trova in funzio-
ne di aspirazione
9 Sbloccare il pulsante d'arresto d'emer-
genza girandolo
Quadro di comando
65
IT
