– 13

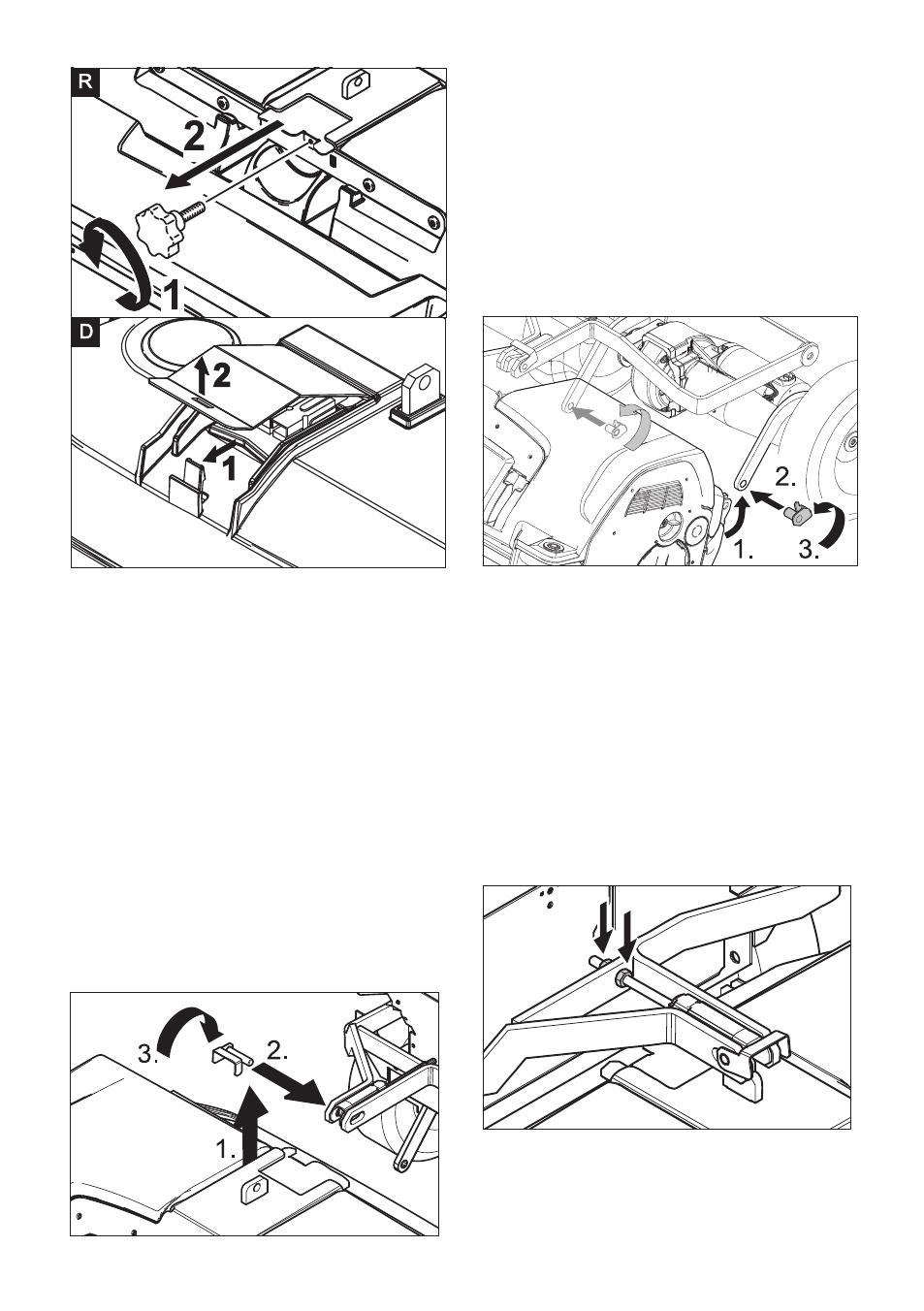

 R-Reinigungskopf: Sterngriff heraus-
drehen und Deckel herausziehen.
 D-Reinigungskopf: Deckel auf dem Rei-
nigungskopf abnehmen.
 Reinigungskopf mittig vor das Gerät le-
gen.
 Stromversorgungskabel des Reini-
gungskopfs mit dem Gerät verbinden
(gleiche Farben müssen aufeinander-
treffen).
 R-Reinigungskopf: Deckel einschieben
und festschrauben.
 D-Reinigungskopf: Deckel aufsetzen
und einrasten.
 Schlauchkupplung am Reinigungskopf
mit dem Schlauch am Gerät verbinden.
 Lasche in der Mitte des Reinigungs-
kopfs zwischen die Gabel im Hebel ein-
setzen.
 Hebel am Pedal zum Anheben/Absen-
ken so ausrichten, dass die Bohrungen
in Hebel und Reinigungskopf überein-
stimmen.
 Haltestift durch die Bohrungen stecken
und Sicherungsblech nach unten
schwenken.
 Schubstange in der Halterung am Rei-
nigungskopf ausrichten.
 Haltestift von rechts durch die Bohrun-
gen stecken und Sicherungsblech nach
unten schwenken.
 Vorgang mit der Schubstange auf der
Gegenseite wiederholen.
Hinweis
Beide Haltestifte an den Schubstangen
werden von der gleichen Seite aus durch
die Halterungen geschoben (nicht spiegel-
bildlich).
 Muttern der Verstellschraube lösen und
Reinigungskopf so ausrichten, dass
beide Bürstenwalzen gleichmäßig den
Boden berühren.
