P ROCEDIMIENTO DE MONTAJE CON LOS HERRAJES DEL GEO S12 Página 67/115

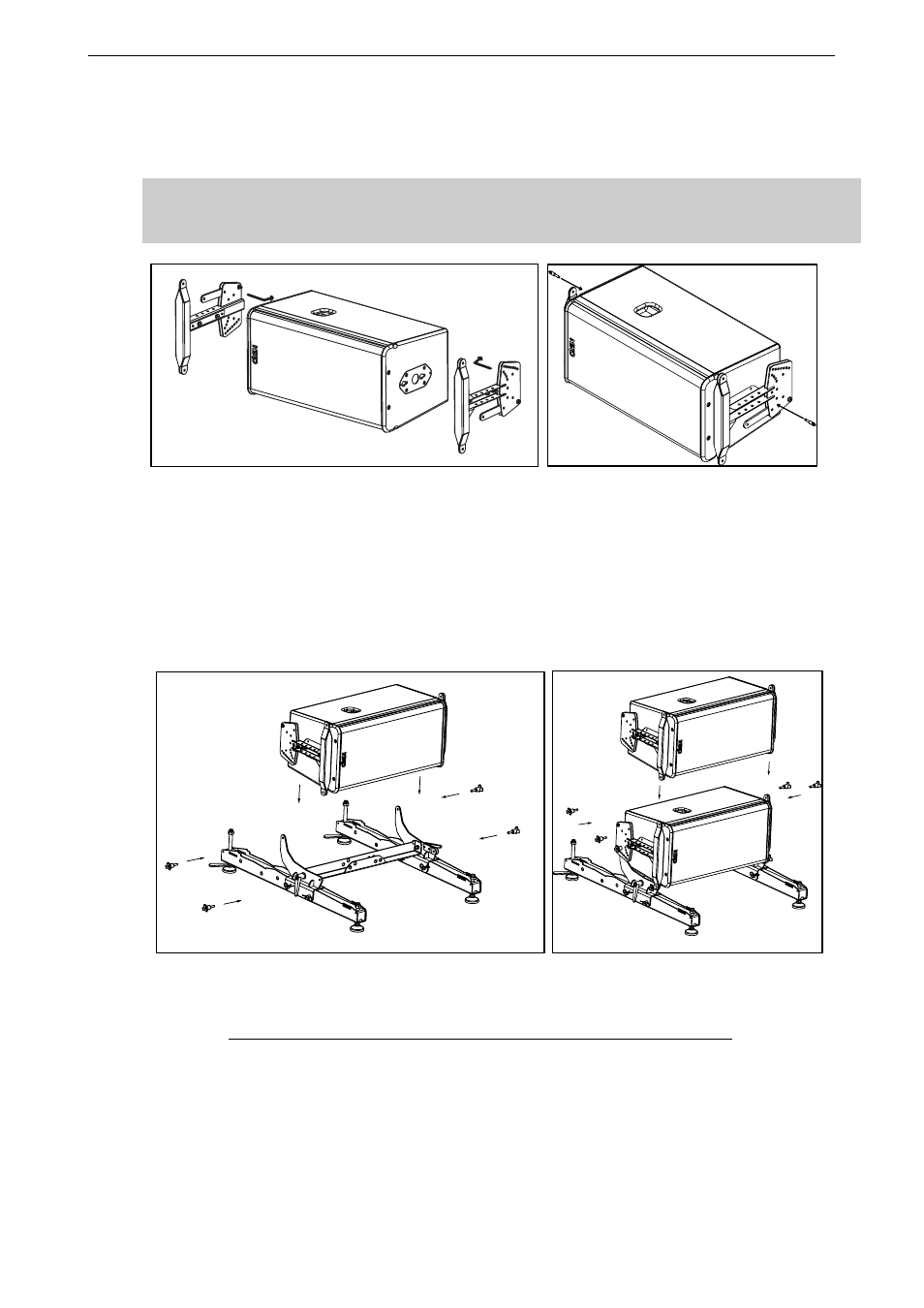

• Inserte el GEOS12-XBOW-V2 en las placas de fijación de ambos lados de los GEO S12;
• Ancle los pasadores (pins) de seguridad a la placa de fijación de los GEO S12;
IMPORTANTE
Asegúrese de que los pasadores de seguridad estén anclados del todo a los paneles de
fijación de GEO S12.
• Fije la GEO S12 inferior al bastidor de apilado del GEO S12 con 4 pasadores (pins) rápidos de
8x20;
• Fije el segundo Geo S12 con los agujeros de articulación del frontal de la ballesta X-Bow y las
barras de enlace traseras y asegúrese de que los pasadores de seguridad estén anclados del
todo;
• Repita los tres pasos anteriores para los siguientes GEO S12’s
• Una vez que haya concluido el ensamblado, gire las patas ajustables traseras o delanteras del
bastidor de apilado del GEO S12 para conseguir el ángulo definitivo de inclinación,
asegurándose de que la GEO S12 de debajo no exceda el margen de +/-10°.
