I NSTRUCCIONES
G ENERALES D EL GEO S12 Página 13/115
2 I
NSTRUCCIONES
G
ENERALES
D
EL
GEO S12
2.1 Conexión de las cajas acústicas

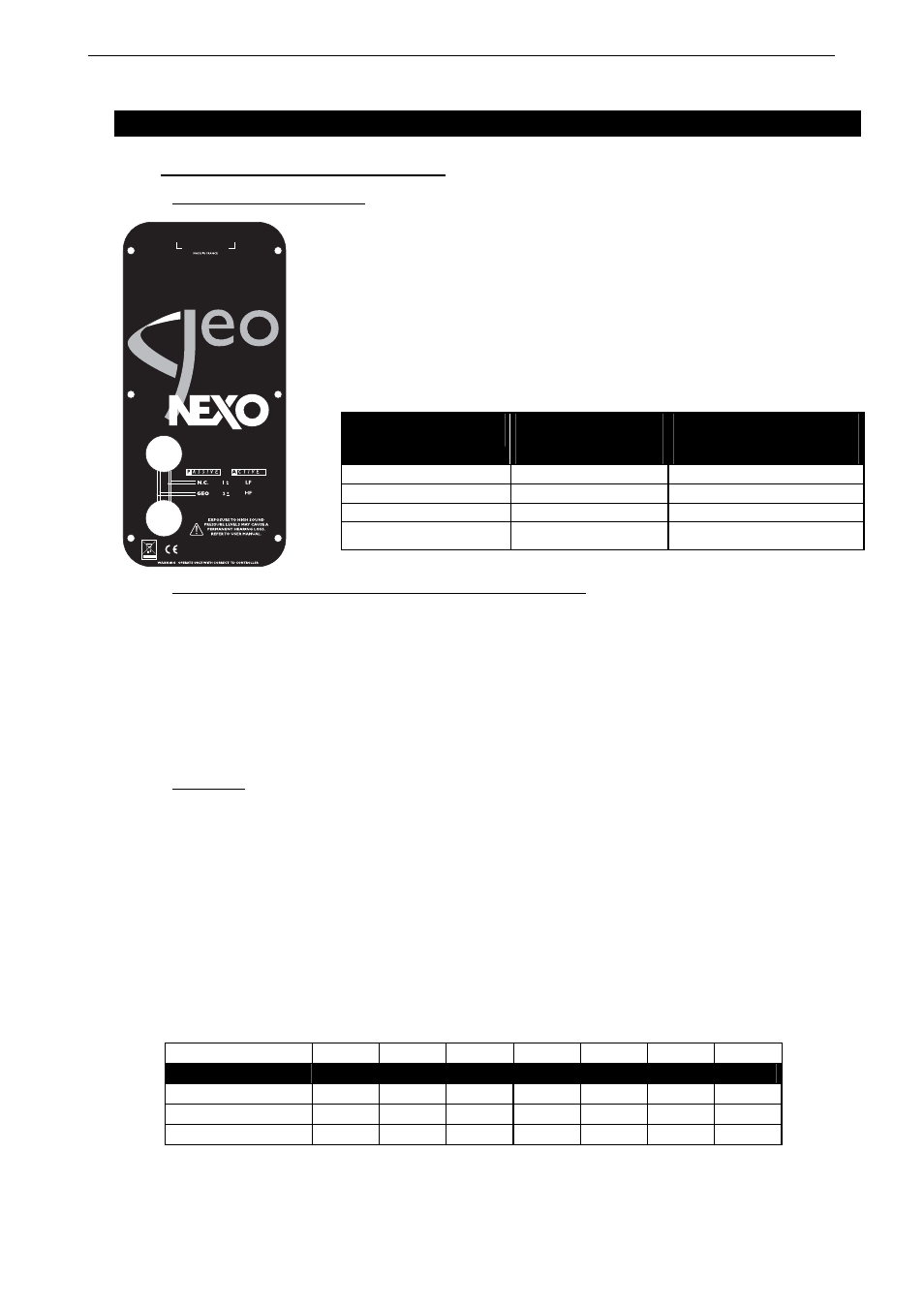

2.1.1 Conectores del GEO S12
La conexión del GEO S12 es con conectores macho Speakon NL4FC (no
suministrados). El panel de conexión, situado en la parte trasera de la caja, tiene
un diagrama de conexionado. Los 4 terminales de los 2 conectores Speakon
marcados como hembra están puestos internamente en paralelo.
Cualquiera de los conectores puede usarse indistintamente para la conexión a
un amplificador o para poner en paralelo con una caja GEO 12 adicional o
puentear opcionalmente hacia un sub-bajo. Por tanto, un solo cable de 4
conectores puede llevar señal desde dos canales de amplificador a varios GEO
S12 y/o sub-bajos. La asignación de terminales en los conectores es como
sigue:
2.1.2 Configuración de Geo S12 para modos pasivo o activo
• Destornille los seis tornillos TORX que fijan el panel de conexiones (ilustración en la página
siguiente);
• Retire el panel de conexiones de forma que pueda acceder a los conectores WAGO del filtro;
• En modo pasivo, el conector A (del filtro) debe insertarse en el conector B (PCB “Passive In”), y
el conector D (“Passive Out”) debe conectarse a los transductores a través del conector C.
• En modo activo, el conector A WAGO (del filtro) debe conectarse directamente a los
transductores a través del conector C (los conectores B y D de la placa no se usan).
2.1.3 Cableado
NEXO recomienda usar exclusivamente cable multiconductor para la conexión: este tipo de cable
combinado vale para cualquier caja, y evita la posible confusión entre las vías de bajos, medios y
agudos.
La elección del cable adecuado consiste en seleccionar la sección adecuada en relación a la
resistencia de carga y la longitud de cable. Un cable demasiado fino eleva su resistencia en serie y su
capacitancia, lo que reduce la potencia eléctrica que se entrega al transductor y puede inducir
variaciones en la respuesta (factor de amortiguamiento).
Para una resistencia en serie igual o menor al 4% de la impedancia de carga (factor de
amortiguamiento = 25), la longitud máxima de cable viene dada por:
L
max
= Z x S S en mm 2 , Z en Ohmios, L
max
en metros
La tabla siguiente indica estos valores para tres calibres habituales.
Impedancia de carga (Ω) 2 3 4 6 8 12 16
Sección del cable Longitud máxima (metros)
1,5 mm² (AWG #14) 3 4.5 6 9 12 18 24
2,5 mm² (AWG #12) 5 7.5 10 15 20 30 40
4 mm² (AWG #10) 8 12 16 24 32 48 64
Conector
Speakon
Modo
pasivo
Modo
activo
1(-) Ö Sin conectar Geo S12 LF (-)
1(+) Ö Sin conectar Geo S12 LF (+)
2(-) Ö Geo S12 (-) Geo S12 HF (-)
2(+) Geo S12 (+) Geo S12 HF (+)
