P ROCEDIMIENTO DE MONTAJE CON LOS HERRAJES DEL GEO S12 Página 49/115
R > H
H
8.4.2 Un GEO S12 sobre trípode o en horizontal sobre RS15
Elementos necesarios
• 1 x Soporte en “U” para un GEO S12 en horizontal (GEOS12-SSBRK-V2);
• 1 x Trípode estándar de 35mm de diámetro (K&M 213 o equivalente);
• O mástil NEXO STDPS para montaje sobre RS15
IMPORTANTE (TRÍPODE PARA CAJA)
- El trípode debe poder soportar el peso de la caja (carga nominal mínima de 40kg);
- El trípode debe usarse siempre en una superficie horizontal;
- La altura del trípode y las patas deben definirse para que no caiga el conjunto;

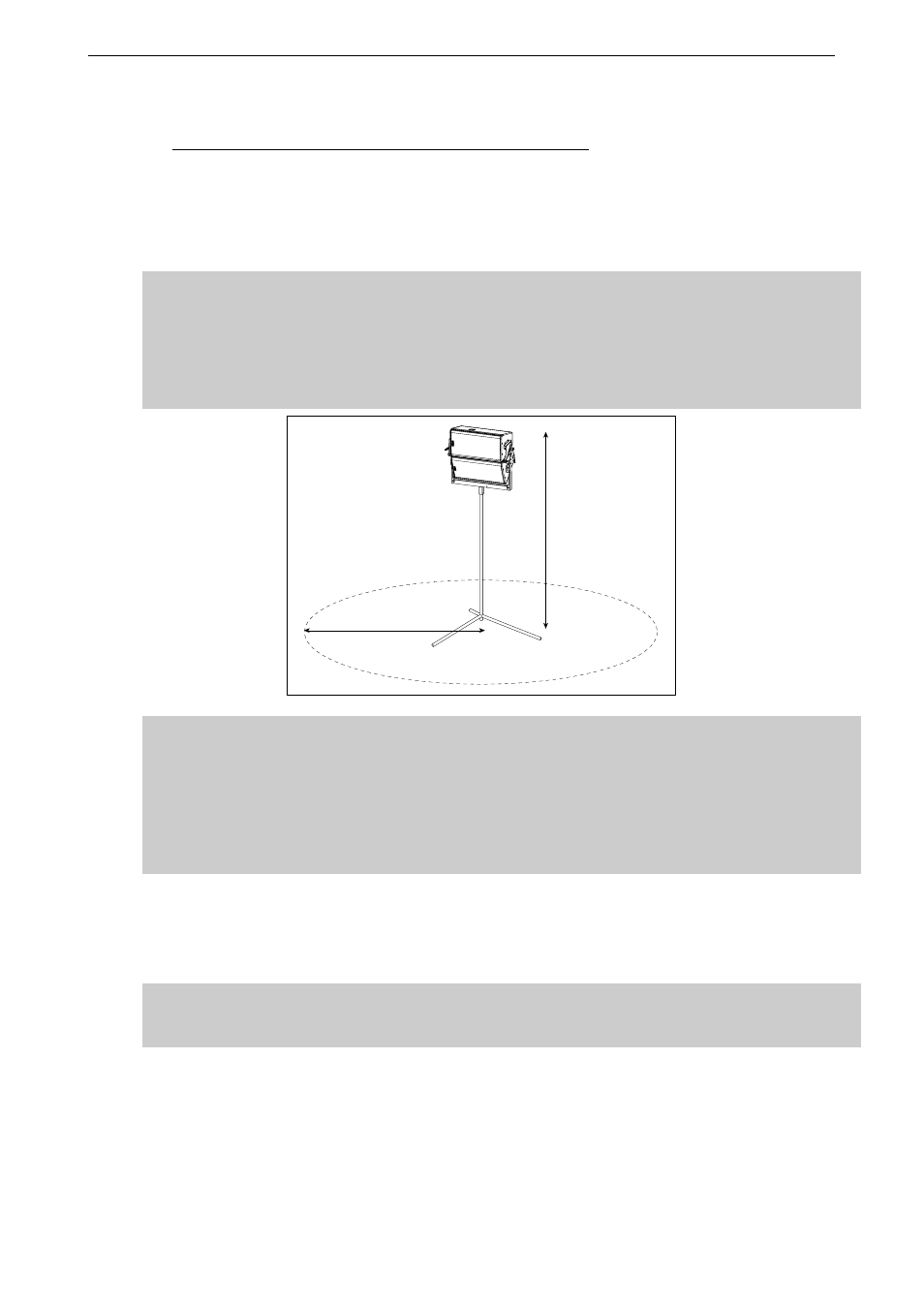

- Asegúrese de que no se permite el acceso en un radio de seguridad que sea igual o
mayor a la altura de la caja.
IMPORTANTE (MÁSTIL PARA RS15)
- El mástil NEXO STDPS sólo debe usarse para el montaje sobre NEXO RS15
- Si se usa el mástil para montar cajas GEO S12 sobre dos RS15 apilados, deberán estar
unidas por placas de fijación de RS15;
- Los RS15 deben colocarse siempre en una superficie horizontal;
- Asegúrese de que no se permite el acceso en un radio de seguridad que sea igual o
mayor a la altura de la caja.
Procedimiento
• Deslice las placas laterales GEOS12-SSBRK-V2 hacia los agujeros alargados de las placas de
fijación de los GEO S12;
• Ancle los pasadores (pins) de seguridad a la placa de fijación del GEO S12;
IMPORTANTE
Asegúrese de que los pasadores de seguridad estén anclados del todo a los paneles de
fijación de GEO S12.
• Coloque el soporte en “U” sobre estas placas laterales; alinee los agujeros centrales;
• Inserte las asas de ajuste, ajuste el ángulo vertical y apriete las asas para impedir que el GEO
S12 gire sobre el soporte en “U”;
• Coloque el conjunto sobre el trípode o el mástil STDPS montado sobre RS15.
