P ROCEDIMIENTO DE MONTAJE CON LOS HERRAJES DEL GEO S12 Página 57/115

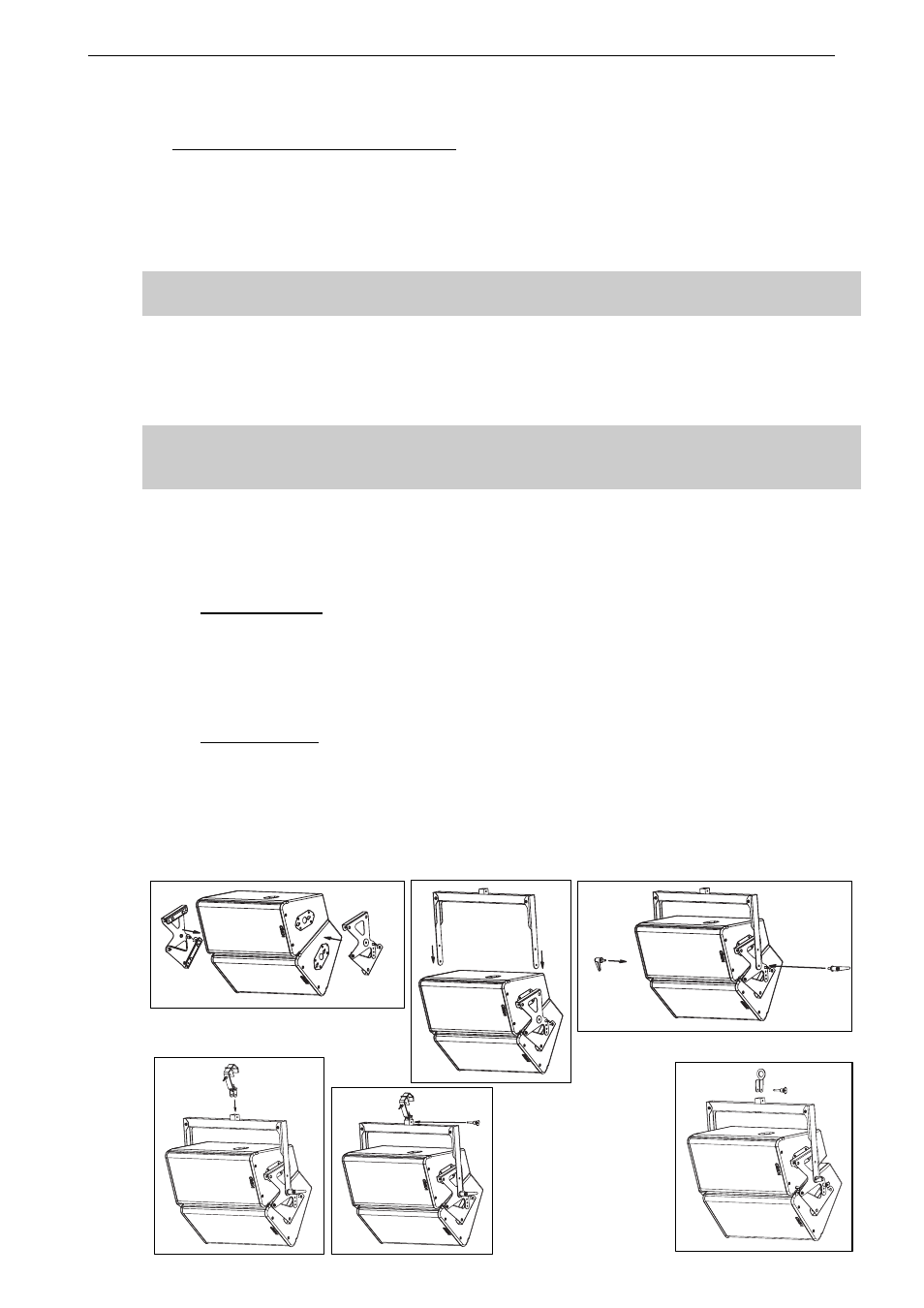

8.4.6 Dos GEO S12 colgados en horizontal
Elementos necesarios
• 1 x Soporte en “U” para dos GEO S12 (GEOS12-PSBRK-V2)
• 1 x Anilla elevadora (GEOS12-XHBRK)
• O 1 x abrazadera de truss (GEOS12-TCBRK-V2)
IMPORTANTE
Asegúrese de que el punto de colgado pueda sostener el peso de dos GEO S12.
Procedimiento
• Deslice las placas laterales GEOS12-SSBRK-V2 sobre los agujeros alargados de las placas de
fijación del GEO S12;
• Ancle los pasadores (pins) de seguridad a las placas de fijación del GEO S12;
IMPORTANTE
Asegúrese de que los pasadores de seguridad estén anclados del todo a los paneles de
fijación de GEO S12.
• Ajuste el ángulo entre las cajas y bloquéelo con los pasadores (pins) rápidos de 8x20;
• Coloque el soporte en “U” sobre estas placas laterales; alinee los agujeros centrales;
• Inserte las asas de ajuste, ajuste el ángulo vertical y apriete las asas para impedir que el GEO
S12 gire sobre el soporte en “U”;
Colgado con cable
• Fije la anilla de elevación GEOS12-XHBRK al soporte en “U” insertando el pasador rápido de
8x45 en los agujeros adecuados;
• Asegúrese de que la anilla de elevación esté completamente anclada al soporte en “U”;
• Cuelgue el conjunto del punto de colgado con una eslinga y un grillete (no proporcionados).
Fijación a un truss
• Fije la abrazadera de truss GEOS12-TCBRK-V2 al soporte en “U” insertando el pasador rápido
de 8x45 en los agujeros adecuados para el ángulo vertical correcto;
• Asegúrese de que la abrazadera del truss esté completamente anclada al soporte en “U”;
• Levante y coloque el conjunto en posición, apriete la abrazadera al punto de colgado del truss y
asegure con el cable de la abrazadera.
