Nexo GEO S12 User Manual
Page 58

Página 58/115
P
ROCEDIMIENTO
DE MONTAJE CON LOS HERRAJES DEL
GEO
S12
3.15°
2.0°
1.25°
0.8°
0.5°
0.315°
0.2°
5.0°
6.3°
8.0°
10.0°
LI
F
T
16.0°
22.5°
30.0°
LIF
T
CAUTION: ENSURE ALL PINS
ARE PROPERLY LOCKED
PROFESSIONAL EQUIPMENT !
Please refer to User Manual for Working
Load Limits (WLL) and Rigging
Instructions.
WARNING
Disregard of Rigging Instructions and/or
WLL may damage equipment and risk
personal injury or death.
SA
FE
TY
PIN
MUS
TB
EF
IT
TE
D
8.4.7 Dos o más GEO S12 colgados en vertical
Elementos necesarios
• N pares de placas de colgado (GEOS12-XBOW-V2) para N cajas;
• 1 anilla de elevación (GEOS12-XHBRK) cada dos GEO S12;
• 4xN
pasadores
(pins) rápidos para N cajas;
• Eslingas, grilletes (shakles), motores de elevación (polipastos, hoists) con las cargas nominales
adecuadas … (no proporcionados)
IMPORTANTE
La anilla de elevación GEOS12-XHBRK y la abrazadera de truss GEOS12-TCBRK-V2 sólo
soportan el peso de un máximo de 2 GEO S12;
Asegúrese de que los puntos de colgado tengan las cargas nominales pertinentes.

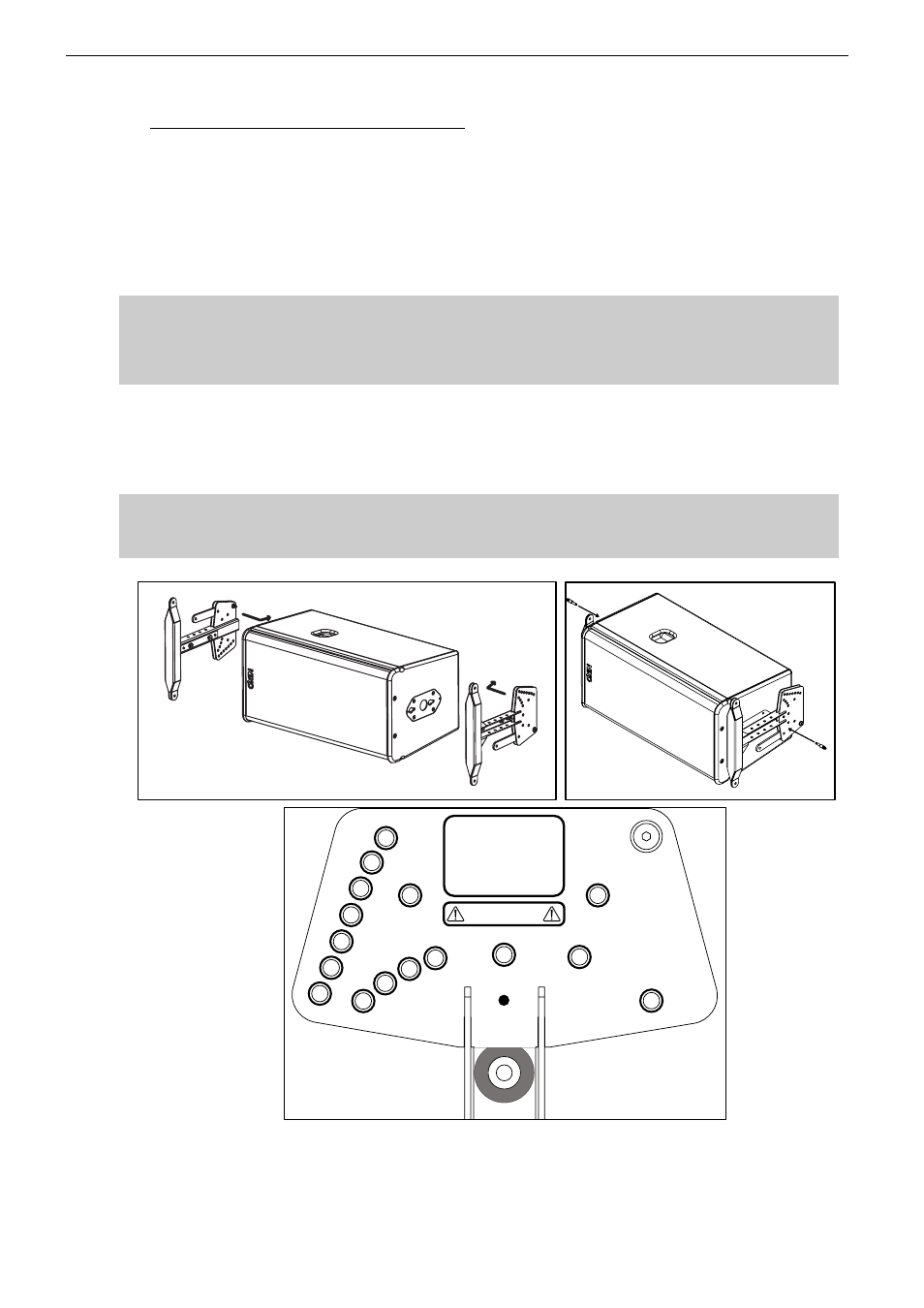

Procedimiento
• Inserte el GEOS12-XBOW-V2 (“xbow” significa ballesta) en las placas de fijación de ambos
lados de la caja;
• Ancle los pasadores (pins) de seguridad a la placa de fijación del GEO S12;
IMPORTANTE
Asegúrese de que los pasadores de seguridad estén anclados del todo a los paneles de
fijación de GEO S12.
