P
ROCEDIMIENTO
DE MONTAJE CON LOS HERRAJES DEL
GEO
S12
8.3.5 Formación vertical de GEO S12 colgada de un techo
Elementos necesarios
• 1 x GEOS12-FBUMPER;
• 2 x GEO S12-LBRK (permite el colgado de la estructura, los agujeros para el colgado son de
10mm de diámetro);
• (N-1) x GEOS12-ANPL para una formación (array) de N x GEO S12 (el ANPL1 permite ángulos
de 0.2° a 3.15°, el ANPL2 de 5° a 10°, el ANPL3 de 16° a 30°)
• 4 eslingas y grilletes (no proporcionados)
IMPORTANTE
Asegúrese de que el techo pueda resistir el peso del GEO S12 y de que el sistema de
colgado por cable necesario para la fijación de la caja al el techo esté dimensionado
correctamente.
Procedimiento

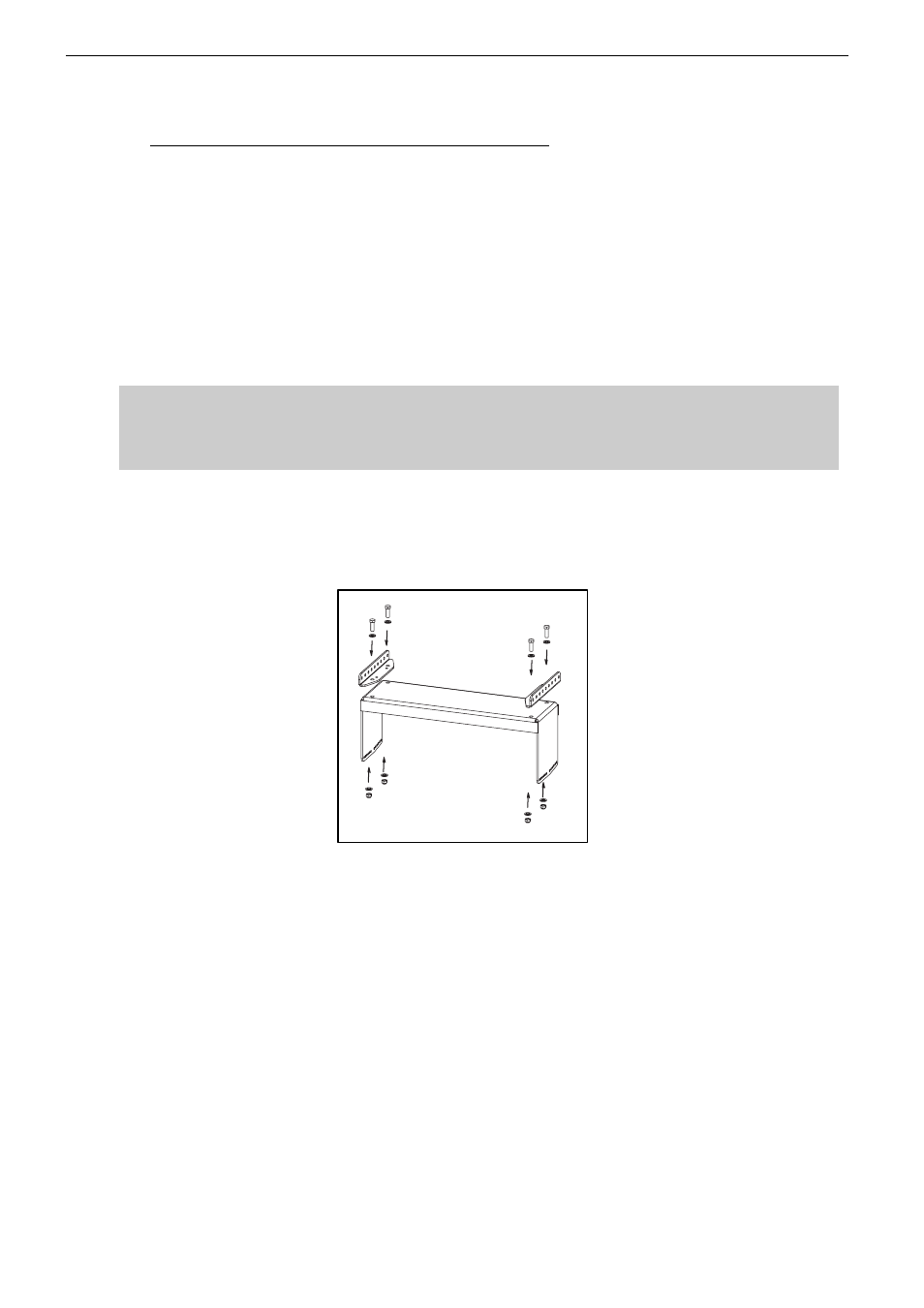

• Fije la estructura (bumper) y los dos soportes en “L” con los tornillos y arandelas incluidos en el
kit
GEO S12-LBRK;
• Proceda como en la sección anterior;
• Son necesarias 4 eslingas y 4 grilletes (shackles, no proporcionados) para fijar el clúster al
techo;
