Página 62/115 P ROCEDIMIENTO DE MONTAJE CON LOS HERRAJES DEL GEO S12
Para facilitar el colgado, la gama de accesorios del GEO S12 dispone opcionalmente de una barra de
unión con perforaciones alargadas (GEOS12-TLB, pareja de barras de unión proporcionadas con dos
pasadores rápidos de 8x20).

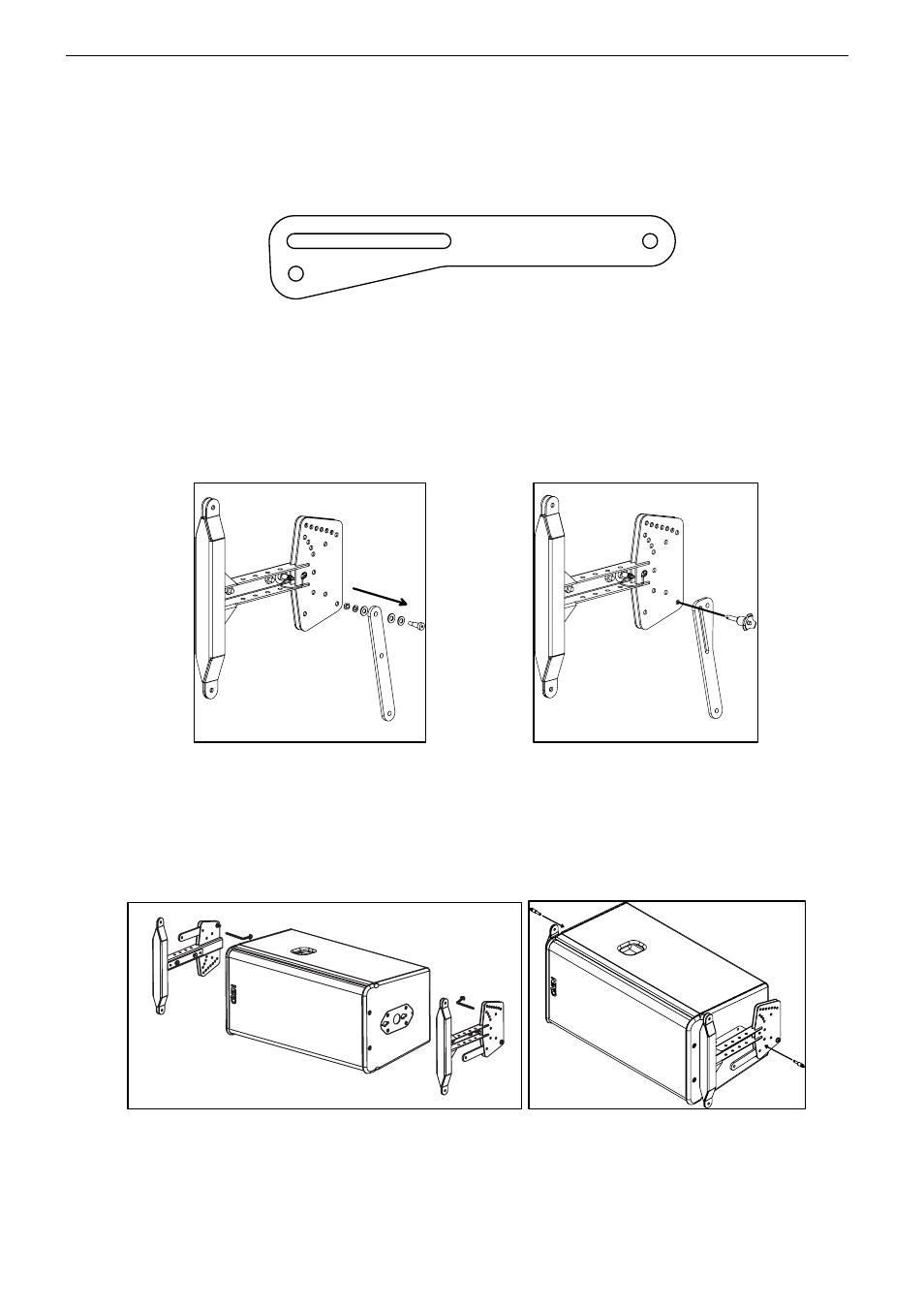

BARRA OPCIONAL DE UNIÓN GEOS12-TLB PARA EL GEO S12 X-BOW
Para instalar la GEOS12-TLB, quite la barra estándar así como las tuercas, tornillo y arandelas.
Cuando utilice el GEO S12 XBOW para el colgado, inserte los pasadores (pins) en la perforación
alargada y el agujero circular opuesto.
EXTRACCIÓN DE LA BARRA ESTÁNDAR DE UNIÓN COLGADO – INSERCIÓN DEL PASADOR
Procedimiento
• Inserte el GEOS12-XBOW-V2 en las placas de fijación de ambos lados de la caja;
• Ancle los pasadores (pins) de seguridad a la placa de fijación de los GEO S12
