E
SPECIFICACIONES
T
ÉCNICAS
Página
109/115

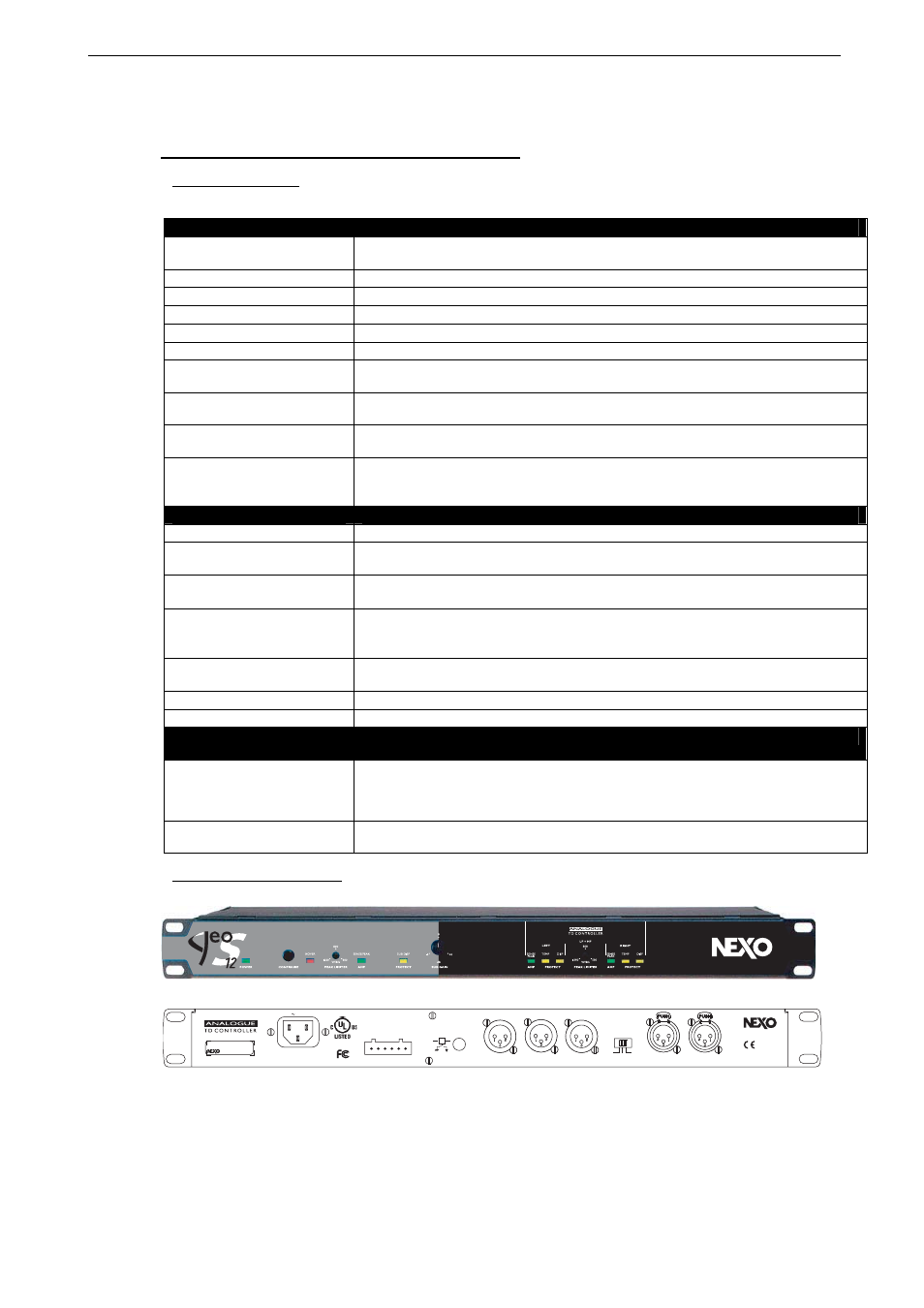

13.5 Controladores analógicos para GEO S12
13.5.1 Especificaciones
ESPECIFICACIONES
Sección de salida
+22 /+16/+10 dBm típ. en carga de 600 Ohmios. Interruptor del panel trasero a +6/0/-6dB
respectivamente.
Sección de entrada
Nivel máximo de entrada: 22dBu. CMRR 80dB @ 1kHz típ.
THD+N
0.1% @ 1kHz Típ. para +10dBm de salida
Ruido
S12TD -100 dBV en la posición de 0dB del conmutador (22 Hz - 22 kHz, sin ponderación)
Margen dinámico
111 dB sin ponderación (THD+N con sinusoidal de -60dBr @1kHz rel. salida máxima)
Diafonía 104dB
Filtrado y ecualización
L y R: 12dB/oct paso-bajo, 12dB/oct paso-alto (división o solapamiento), Ecualizaciones
de 4 parámetros. Todos ajustados por fábrica
Protecciones
VCA temp. (SUB, LF & LF), VCEQ despl. (SUB & LF), limitador de pico (todos los
canales), regulación de compresión de potencia
Fuente de alimentación
100-250 Voltios (uso continuado), 50/60Hz. 9W de potencia. Corriente de arranque 0.5A
de pico. Conmutador de tierra.
Normativas
Cumple con el objetivo de seguridad de las directivas 73/23/EEC y 89/336/EEC.
(EN60065-12/2001, EN55103-1996).
Esquema CB DK-8371, cULus 60065 AZSQ E241312, FCC sección 15 clase B
CARACTERÍSTICAS
Entradas de audio
Dos entradas L y R diferenciales no-flotantes, 50 kOhmios. Dos conectores XLR-3F.
Entradas de sensado
Tres entradas de sensado de amplificador (S12 L y R, LS). 400 kOhmios. Tira extraíble
de terminales de 6 pines.
Salidas de audio
Dos salidas L y R para S12. Balanceadas, no flotantes, 51 Ohmios. Dos XLR-3M.
Una salida mono (L+R) para LS400. Balanceada, no flotante, 51 Ohmios. Un XLR-3M.
Controles
Conmutador de ganancia (panel trasero), 3 posiciones: -6 / 0 /+6dB.
Control de limitador de pico (1200W-600W/8 Ohmios) para S12 y Sub-bajo
Conmutador de solapamiento / división y control de ganancia del sub (-/+ 6dB).
Indicadores
LEDs amarillos de protección de transductores de LF (temp. y despl.), Encendido (verde),
sensado de amplificador y LEDs de pico (verde/rojo)
Dimensiones 1U
19"
Rack
. 165mm (6.5") de profundidad
Peso
2.9 kg (6.6 lbs) neto
FUNCIONAMIENTO DEL
SISTEMA
Productos
El S12 TDcontroller está diseñado específicamente para S12 y sub-bajo asociado e
incluye sofisticados sistemas de protección. El uso de cualquiera de ellos sin un
controlador conectado apropiadamente tendrá como resultado un mal sonido y pueden
dañarse los transductores.
Sub-bajo
La utilización del GEO S12 en modo activo dos-vías se incluye en el S12 TDcontroller
analógico.
13.5.2 Vistas frontal y trasera
BALANCED INPUTS
RIGHT
LEFT
RIGHT
LEFT
SUB L+R
OUPUT
LEVEL
+6dB
0dB
-6dB
BALANCED OUTPUTS
EARTH
LIFT
115 - 230V 50 - 60Hz 10W
CAUTION !
To reduce the risk of electric schock
grounding of the center pin
of this plug must be maintained.
MADE IN FRANCE
+ RIGHT -
+ LEFT -
+ SUB -
SENSE INPUT
(from amp terminals)
CAUTION !
Sense line must be connected
for speaker protection.
10CE
PS8 TDcontroller
s.n:
03105
4004
