P ROCEDIMIENTO DE MONTAJE CON LOS HERRAJES DEL GEO S12 Página 59/115
IMPORTANTE
El GEO S12 puede ser colgado en su orientación normal (“Down”, el logotipo de Nexo de
la rejilla en la parte de abajo) o dado la vuelta (“Up”, el logotipo de Nexo de la rejilla en
la parte de arriba:
Cuando sea posible, NEXO recomienda diseños simétricos (es decir, con los logotipos de
Nexo en la misma posición en las cajas de los lados derecho e izquierdo en los diseños
estéreo).

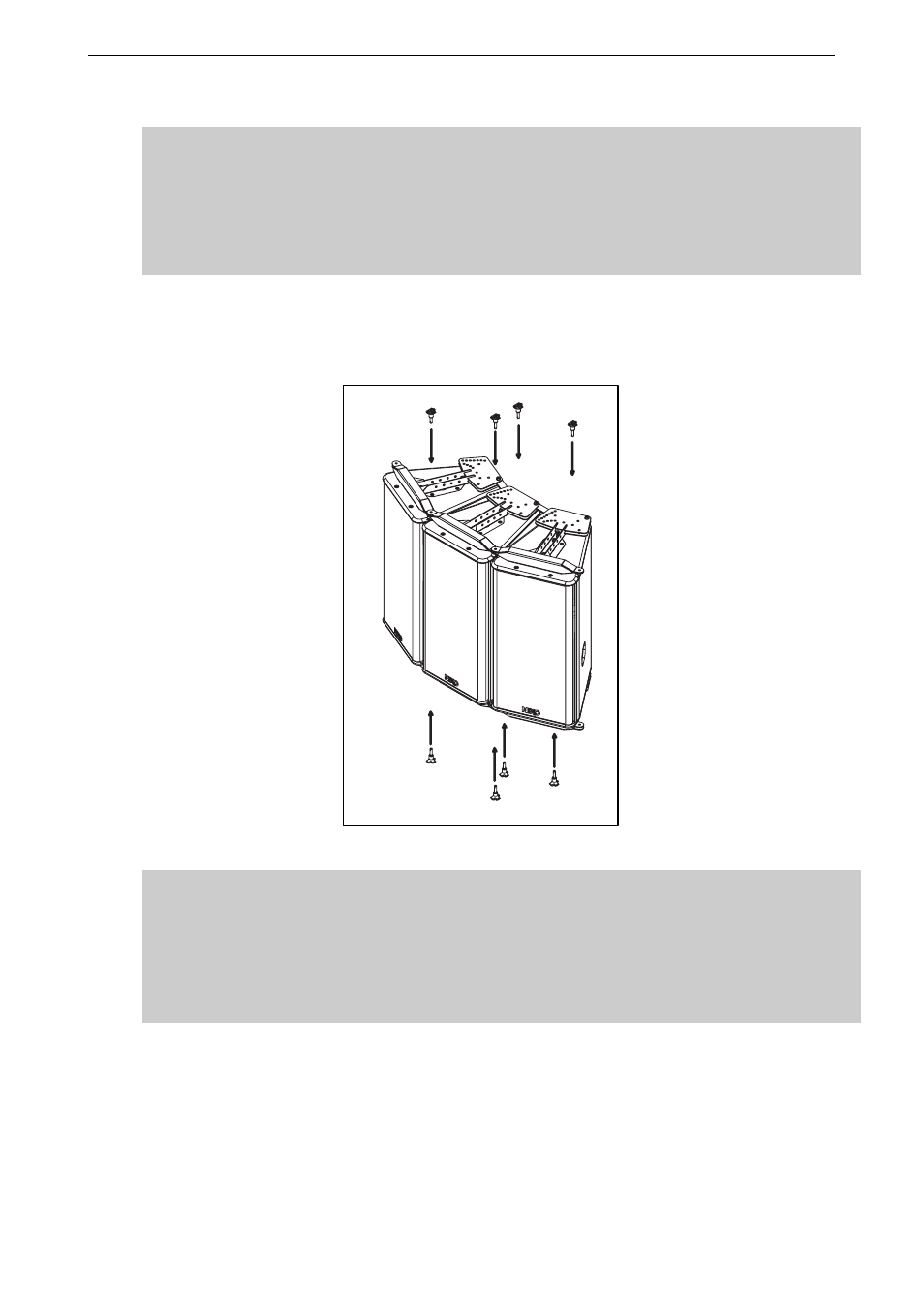

• Fije el segundo Geo S12 a los agujeros frontales de articulación de la ballesta (X-Bow) y las
barras de unión y asegúrese de que los pasadores (pins) rápidos estén anclados del todo;
• Repite este último paso para las siguientes GEO S12;
IMPORTANTE
Asegúrese de que los ajustes de ángulo son los mismos en las partes superior e inferior
de las cajas.
Asegúrese de que los pasadores de seguridad estén anclados del todo a los paneles de
fijación de GEO S12.
Asegúrese de que todos los pasadores rápidos estén bloqueados del todo en sus
posiciones.
• Fije las anillas de elevación al soporte en “U” con los pasadores (pins) rápidos de 8x45 incluidos
en el GEOS12-XHBRK; asegúrese de que estén bloqueados del todo;
