8.3.4 Formación vertical de GEO S12 fijada a un techo
Elementos necesarios
• 1 x GEOS12-FBUMPER (permite angulado de la estructura en +/-5° cuando se instala bajo una
superficie plana; si se requiere mayor angulado de la estructura (bumper), la superficie deberá
definirse de forma adecuada);
• (N-1) x GEOS12-ANPL para una formación (array) de N x GEO S12 (el ANPL1 permite ángulos
de 0.2° a 3.15°, el ANPL2 de 5° a 10°, el ANPL3 de 16° a 30°)
• Cuatro tornillos de 12mm de diámetro (no proporcionados)
IMPORTANTE
Asegúrese de que el techo pueda resistir el peso del clúster de GEO S12 y de que los
tornillos de 12 mm de diámetro para fijación de la estructura (bumper) al techo estén
dimensionados correctamente.

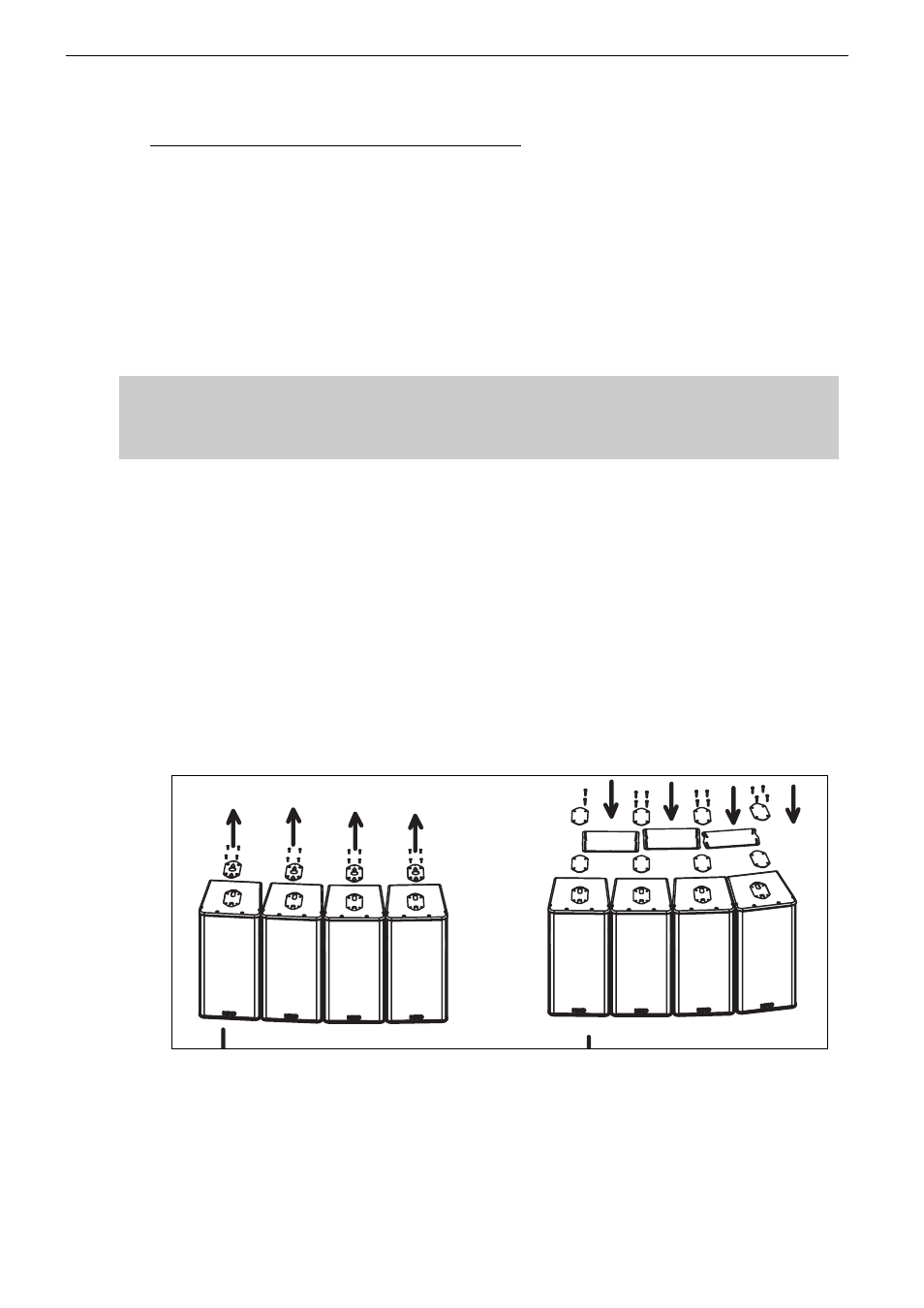

Procedimiento
• (1) Ponga los GEO S12 lado con lado;
• (2) Destornille los cuatro tornillos TORX de la placas metálicas laterales de la parte superior del
GEO S12;
• (3) Quite la placa de fijación de todos los GEO S12;
• (4) Llene cada rosca con Loctite 243 o equivalente;
• (5) Coloque las placas externas de abajo, las placas de ángulo y las placas externas de arriba
del kit GEOS12-ANPL a los valores requeridos de ángulo entre las partes superiores de las
cajas;
• (6)
Atornille
todos los tornillos (no roscados en su totalidad) del kit GEOS12-ANPL de forma que
todas las placas y cajas estén firmemente fijadas unas a otras;
•
•
•
•
•
•
•
•
•
•
